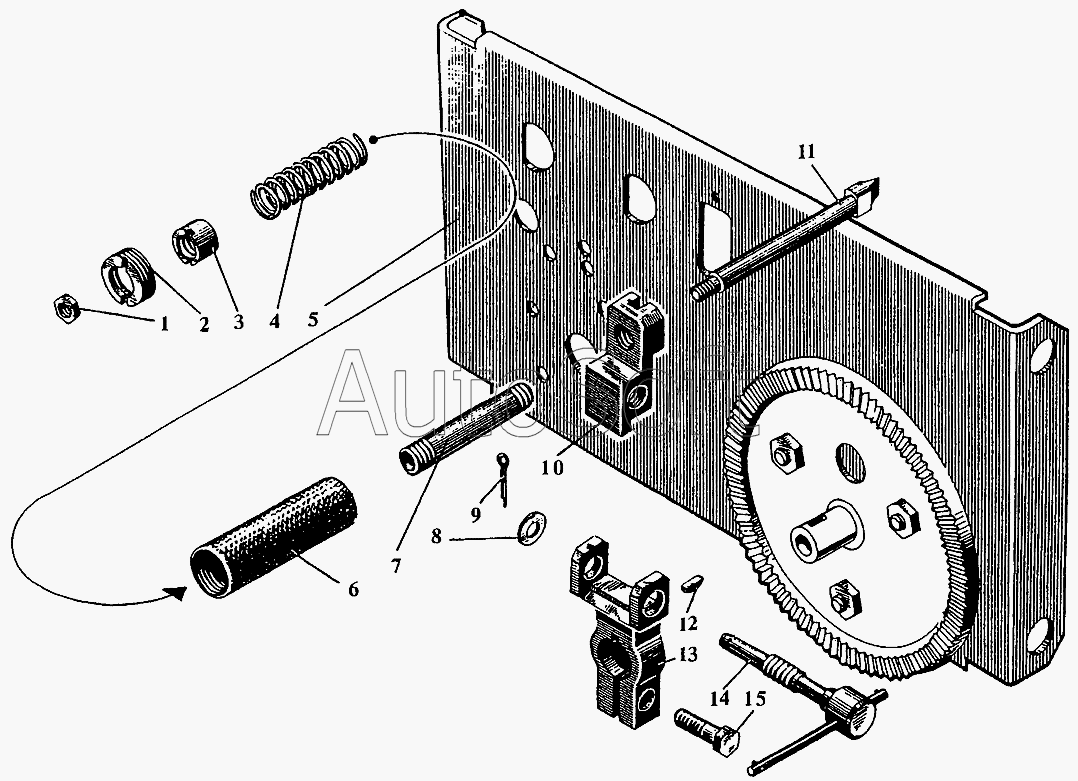

Каталог запасных частей к технике: Барнаултрансмаш Дизели Д6С2 (2009). Рукоятка управления дизелем
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
сб.537-175-22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| сб.537-175-22 | с***2 | Рукоятка в сборе | |
| 1 | 3***3 | Гайка М5 | |
| 2 | 5***0 | Гайка | |
| 3 | 5***6 | Гайка | |
| 4 | 3***2 | Пружина | |
| 5 | 5***0 | Панель управления | |
| 6 | 5***0 | Корпус рукоятки | |
| 7 | 5***5 | Втулка | |
| 8 | 3***1 | Шайба чистая 8 | |
| 9 | 3***9 | Шплинт разводной 3,2х18 | |
| 10 | 5***1 | Рычаг рукоятки | |
| 11 | 5***1 | Стопор | |
| 12 | 3***4 | Шпонка сегментная | |
| 13 | 5***1 | Вилка рукоятки | |
| 14 | с***7 | Винт тонкой регулировки | |
| 15 | 5***7 | Болт М8х22 |
