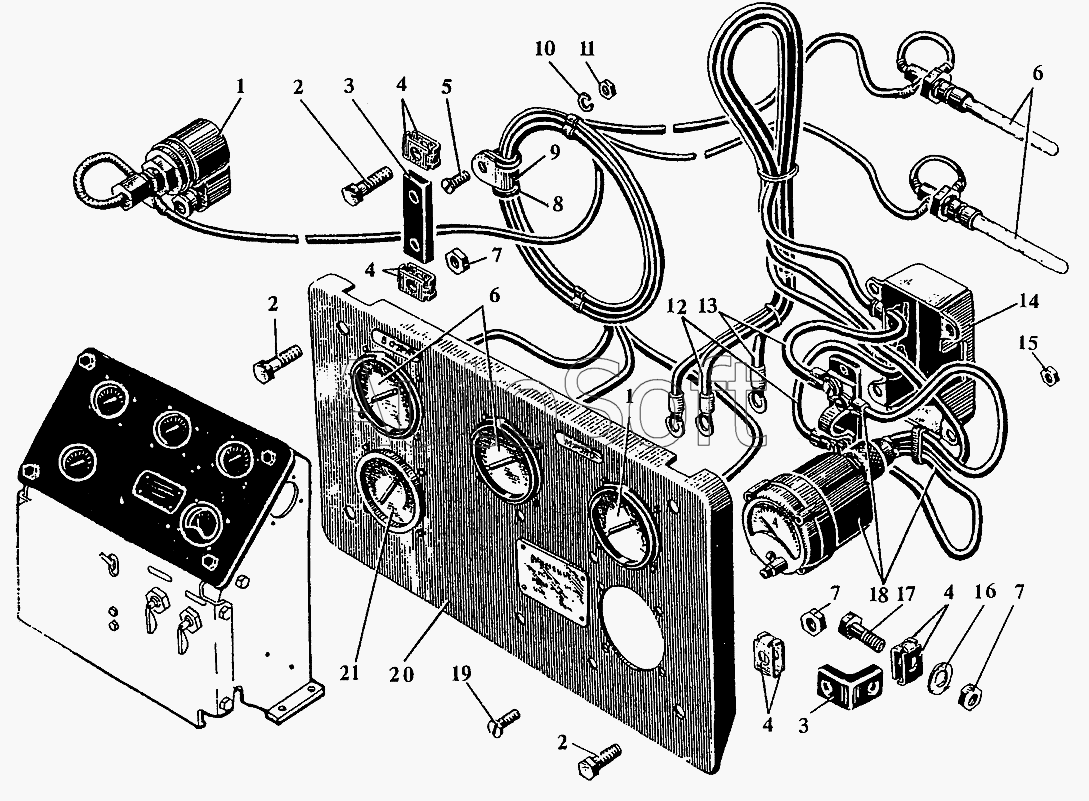

Каталог запасных частей к технике: Барнаултрансмаш Дизели Д6С2 (2009). Панель приборов
13
21
сб.537-03-39-1
21
20
19
18
18
17
16
15
14
1
1
12
11
10
9
8
7
7
7
6
6
5
4
4
4
4
3
3
2
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| сб.537-03-39-1 | с***1 | Панель приборов в сборе | |
| 1 | [***] | Манометр показывающий ДМ-60С | |
| 2 | 5***7 | Болт М8х22 | |
| 3 | 5***4 | Амортизатор | |
| 4 | 5***1 | Скоба | |
| 5 | 3***А | Болт М6х14 | |
| 6 | [***] | Термометр ТКП-60/3М | |
| 7 | 3***2 | Гайка М8 | |
| 8 | 4***3 | Прокладка | |
| 9 | У***0 | Хомут | |
| 10 | 3***3 | Шайба пружинная 6Т | |
| 11 | 3***6 | Гайка М6 | |
| 12 | с***1 | Провод | |
| 13 | с***1 | Провод | |
| 14 | с***1 | Крышка защиты шунта | |
| 15 | 3***0 | Гайка М4 | |
| 16 | 3***1 | Шайба чистая 8 | |
| 17 | 3***3 | Болт М8х30 | |
| 18 | [***] | Вольтамперметр с шатуном ВА-240 | |
| 18 | [***] | Вольтамперметр с шатуном ВА-340 | |
| 19 | 3***6 | Винт М4х12 | |
| 20 | 5***2 | Панель приборов | |
| 21 | [***] | Показывающий прибор тахометра ТМ и ЗМ | |
| 21 | с***2 | Показывающий прибор тахометра ТМ и 3М с проводом |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
