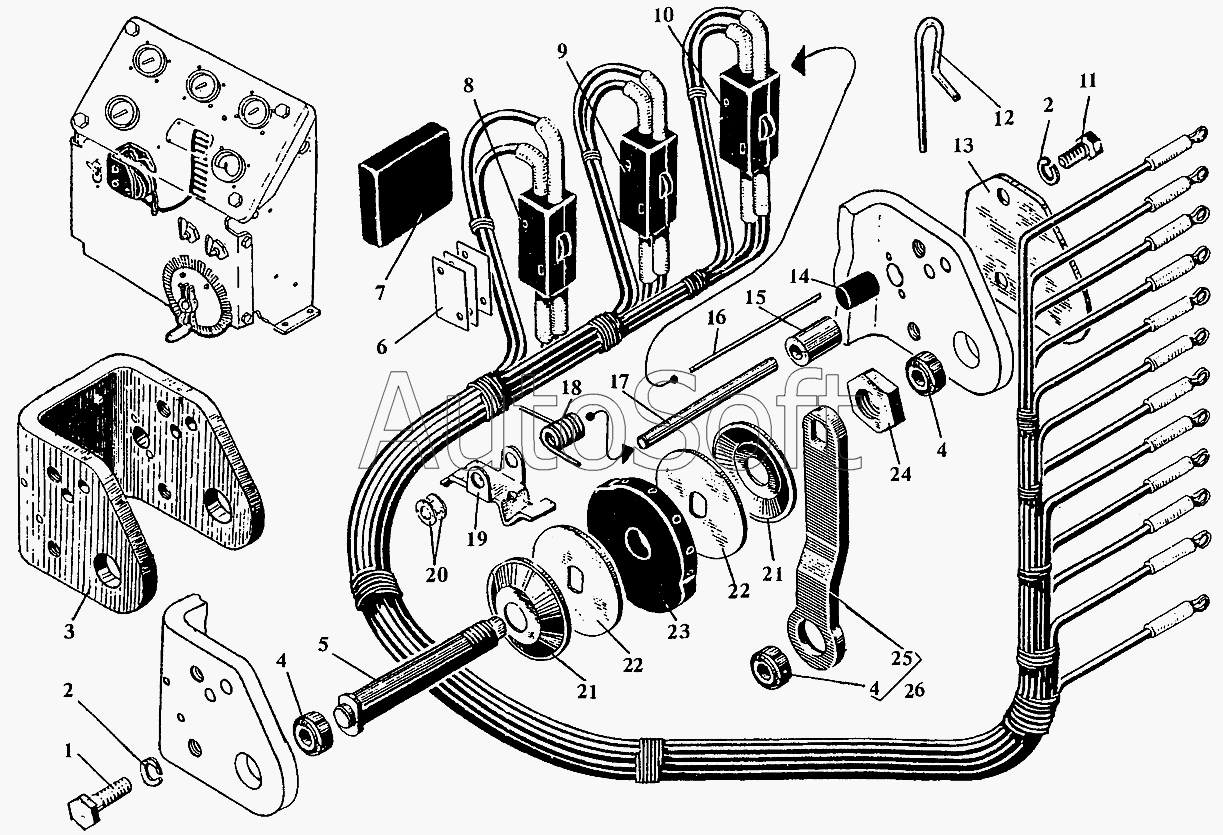

Каталог запасных частей к технике: Барнаултрансмаш Дизели Д6С2 (2009). Блок микровыключателей
15
сб.537-04-32-4
26
25
24
23
22
22
21
21
20
19
18
17
16
1
14
13
12
11
10
9
8
7
6
5
4
4
4
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| [Микровыключатель Д-703] | [***] | Микровыключатель Д-703 | |
| сб.537-04-32-4 | с***4 | Блок микровыключателей в сборе | |
| 1 | 3***А | Болт М6х14 | |
| 2 | 3***3 | Шайба пружинная 6Т | |
| 3 | 5***4 | Корпус | |
| 4 | [***] | Подшипник шарнирный Ш6 | |
| 5 | 5***4 | Валик | |
| 6 | 5***4 | Пластина | |
| 7 | 5***4 | Прокладка | |
| 8 | с***2 | Микровыключатель в сборе | |
| 9 | с***1 | Микровыключатель в сборе | |
| 10 | с***2 | Микровыключатель в сборе | |
| 11 | 3***4 | Болт М6х12 | |
| 12 | 5***1 | Вороток | |
| 13 | 5***4 | Пластина | |
| 14 | 5***4 | Буфер | |
| 15 | 5***0 | Втулка | |
| 16 | 5***4 | спица | |
| 17 | 5***4 | Ось | |
| 18 | 5***0 | Пружина | |
| 19 | 5***0 | Скоба | |
| 20 | 3***2 | Шайба чистая 5 | |
| 21 | 5***0 | Пружина тарельчатая | |
| 22 | 5***0 | Шайба | |
| 23 | 5***1 | Кулачок | |
| 24 | 3***0 | Гайка М10 | |
| 25 | 5***0 | Рычаг | |
| 26 | с***0 | Рычаг в сборе |
