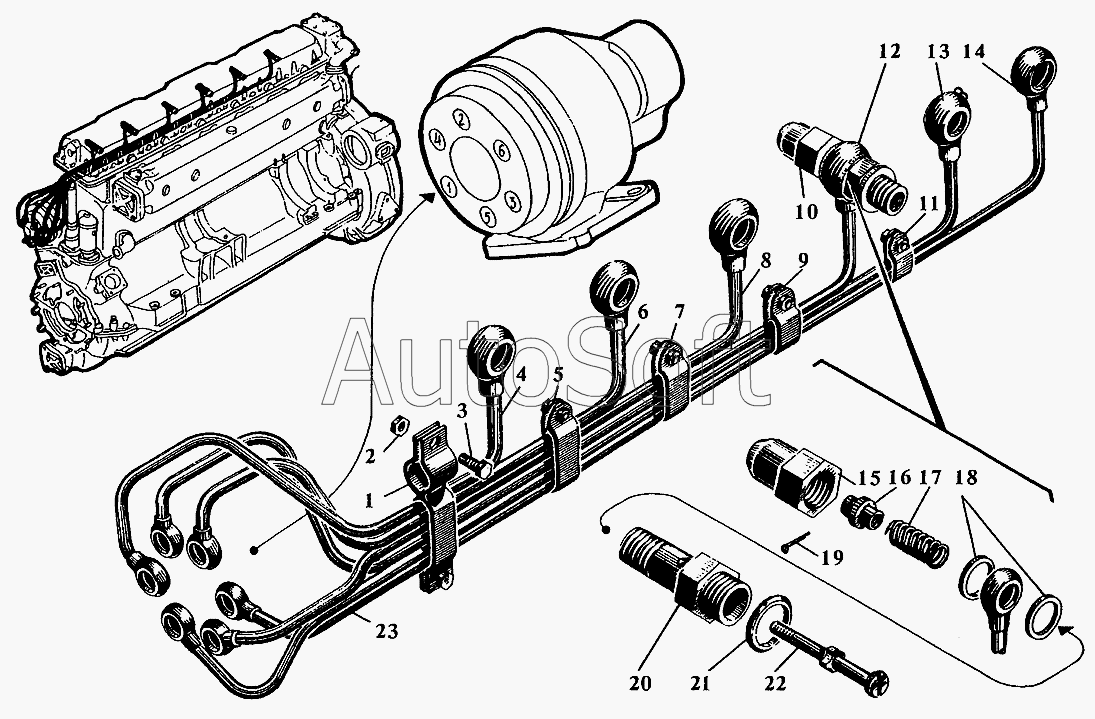

Каталог запасных частей к технике: Барнаултрансмаш Дизели Д6С2 (2009). Трубопровод воздушного пуска и пусковой клапан
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | с***1 | Хомутик шести трубок | |
| 2 | 3***3 | Гайка М5 | |
| 3 | 3***2 | Винт М5х12 | |
| 4 | с***8 | Трубка воздушного пуска первого цилиндра | |
| 5 | 3***8 | Хомутик пяти трубок | |
| 6 | с***8 | Трубка воздушного пуска второго правого цилиндра | |
| 7 | 5***7 | Хомутик четырех трубок | |
| 8 | с***8 | Трубка воздушного пуска третьего цилиндра | |
| 9 | 5***6 | Хомутик трех трубок | |
| 10 | с***1 | Клапан пусковой | |
| 11 | 3***5 | Хомутик двух трубок | |
| 12 | с***8 | Трубка воздушного пуска четвертого правого цилиндра | |
| 13 | с***8 | Трубка воздушного пуска пятого цилиндра | |
| 14 | с***8 | Трубка воздушного пуска шестого правого цилиндра | |
| 15 | 3***7 | Колпачок пускового клапана | |
| 16 | 3***5 | Гайка пускового клапана | |
| 17 | 3***6 | Пружина | |
| 18 | 3***1 | Кольцо уплотнительное 16х22 | |
| 19 | 3***9 | Шплинт разводной 1,5х12 | |
| 20 | 5***3 | Корпус клапана | |
| 21 | 3***8 | Кольцо уплотнительное 18х24 | |
| 22 | 3***1 | Грибок пускового клапана | |
| 23 | с***8 | Воздухопровод пусковой |
