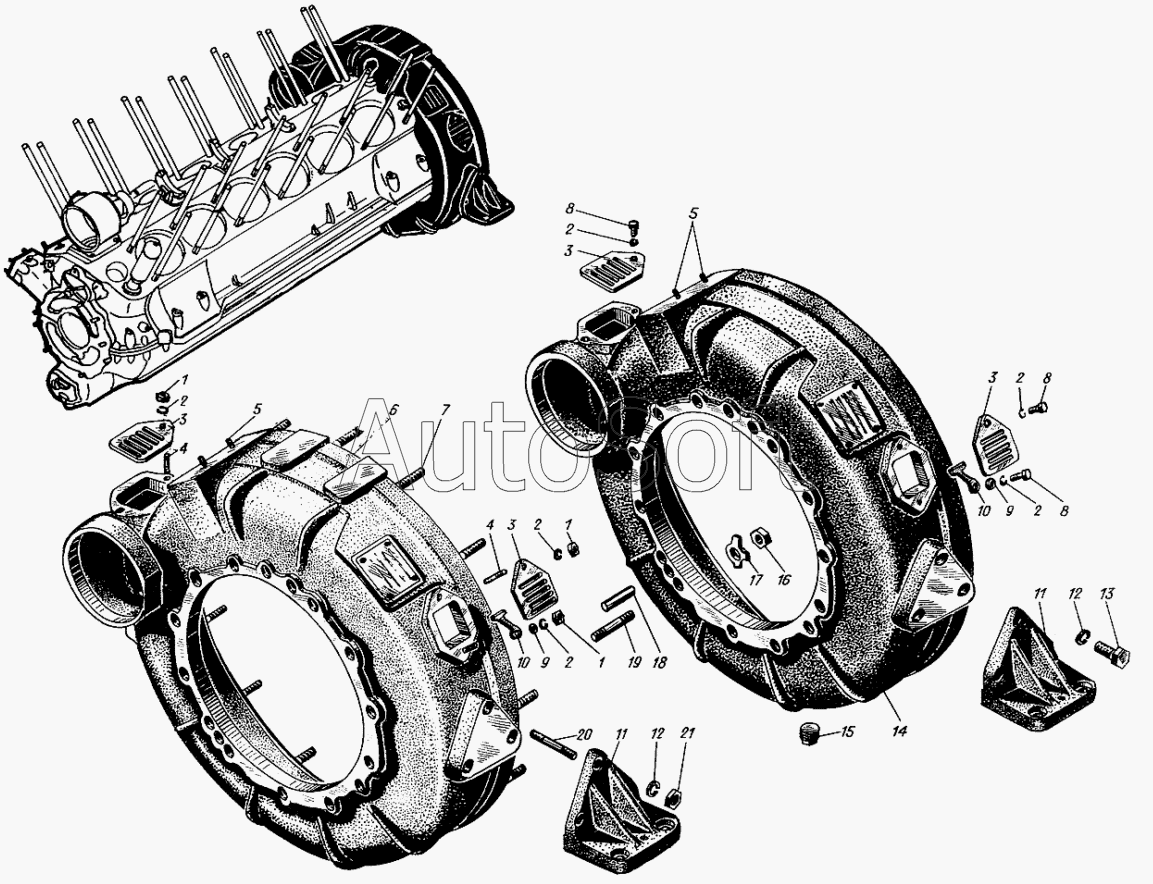

Каталог запасных частей к технике: Барнаултрансмаш Дизели Д12С1 (2009). Кожух маховика
1
1
1
2
2
2
2
2
2
3
3
3
3
4
4
5
5
6
7
8
8
8
9
9
10
10
11
11
12
12
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***2 | Гайка М8 | |
| 2 | 3***4 | Шайба пружинная 8Т | |
| 3 | 5***2 | Щиток кожуха маховика | |
| 4 | 5***0 | Шпилька М8х28 | |
| 5 | 5***1 | Шпилька М6х26 | |
| 6 | с***2 | Кожух маховика | |
| 7 | 5***5 | Шпилька М12х65 | |
| 8 | 5***5 | Болт М8х16 | |
| 9 | 3***1 | Шайба чистая 8 | |
| 10 | 1***3 | Указатель | |
| 11 | 1***2 | Опора задняя | |
| 12 | 3***9 | Шайба пружинная 18Н | |
| 13 | 5***7 | Болт М18х48 | |
| 14 | с***4 | Кожух маховика | |
| 15 | 5***1 | Заглушка | |
| 16 | 5***3 | Гайка М14 | |
| 17 | 5***2 | Шайба стопорная 15 | |
| 18 | 5***0 | Штифт цилиндрический 20х45 | |
| 19 | 5***3 | Шпилька М14х78 | |
| 20 | 5***8 | Шпилька М18х64 | |
| 21 | 3***1 | Гайка М18 |
