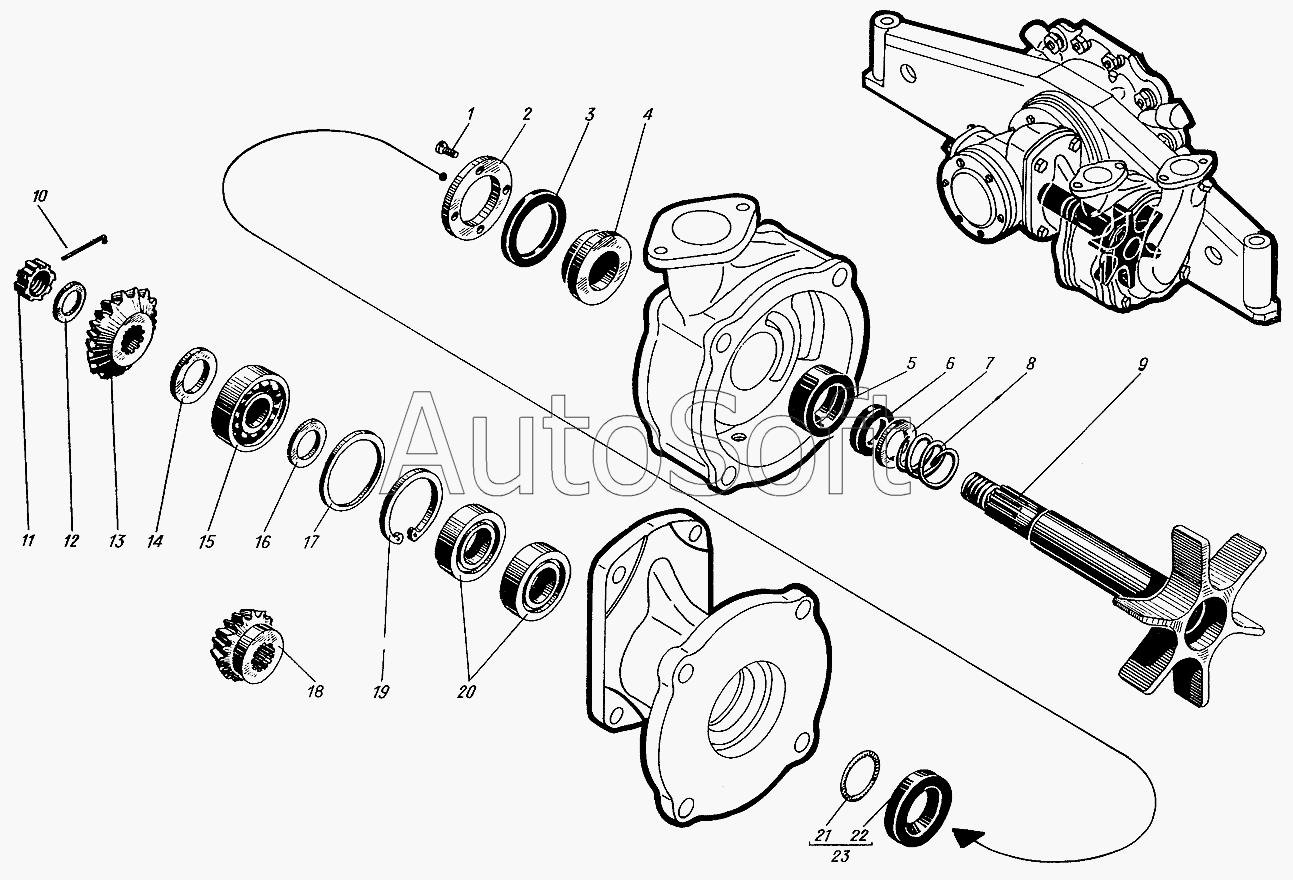

Каталог запасных частей к технике: Барнаултрансмаш Дизели Д12С1 (2009). Валик насоса забортной воды (для дизелей, выпускаемых с июня 1975г.)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***0 | Винт М4х12 | |
| 2 | 5***0 | Фланец | |
| 3 | 5***0 | Кольцо уплотнительное | |
| 4 | с***2 | Диск | |
| 5 | 5***2 | Манжета | |
| 6 | 5***0 | Кольцо | |
| 7 | 5***0 | Шайба | |
| 8 | 5***0 | Пружина | |
| 9 | 5***3 | Валик с крыльчаткой | |
| 10 | 5***3 | Проволока стопорная | |
| 11 | 5***0 | Гайка | |
| 12 | 5***1 | Шайба | |
| 13 | 5***1 | Шестерня коническая малая | |
| 14 | 3***1 | Кольцо установочное | |
| 15 | 5***2 | Шарикоподшипник №46305Л | |
| 16 | 5***0 | Кольцо установочное | |
| 17 | 5***2 | Шайба | |
| 18 | 5***6 | Шестерня коническая малая | |
| 19 | 5***2 | Кольцо стопорное | |
| 20 | 5***2 | Шарикоподшипник №106 | |
| 21 | 2***1 | Пружина манжеты | |
| 22 | с***1 | Манжета | |
| 23 | с***1 | Манжета с пружиной |
