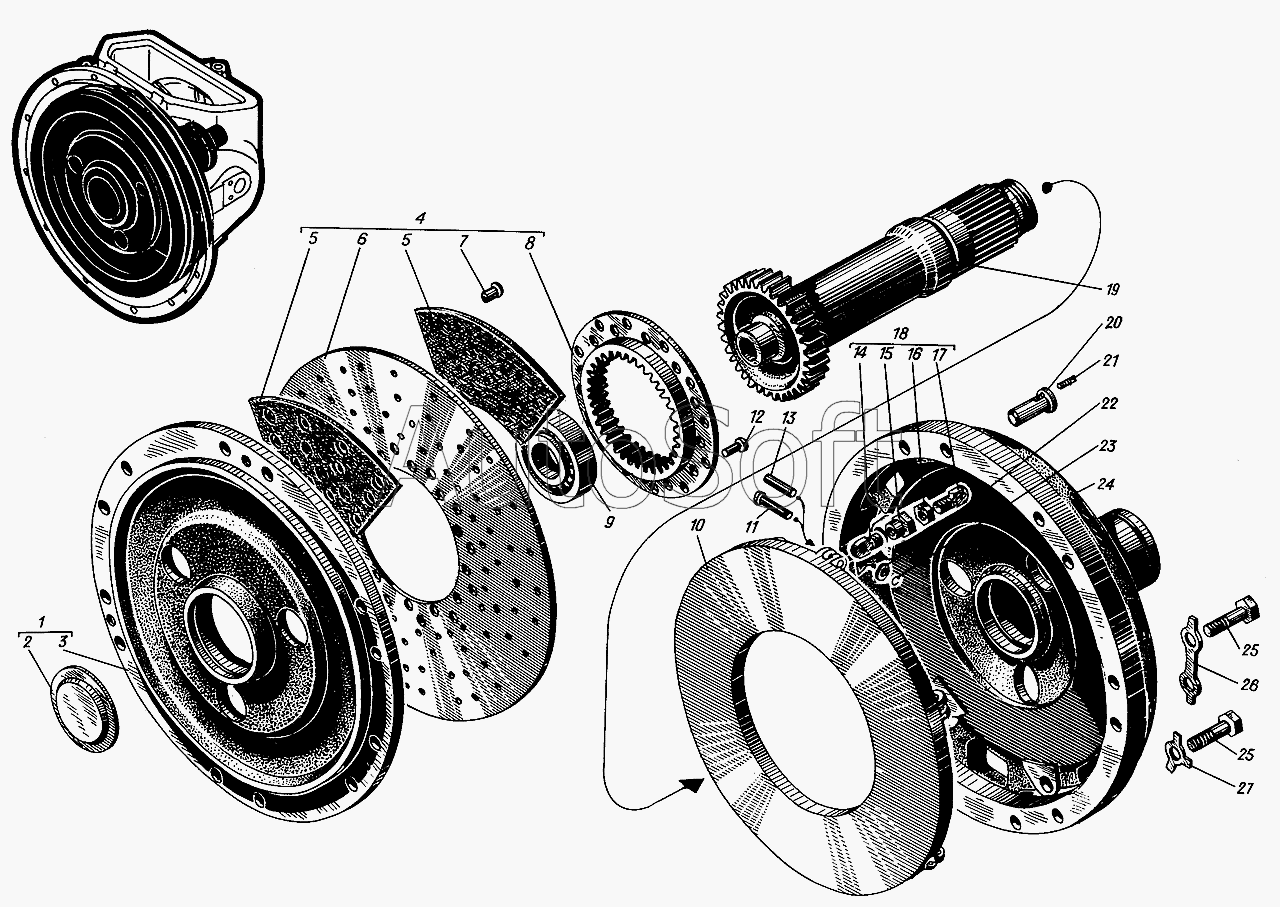

Каталог запасных частей к технике: Барнаултрансмаш Дизели Д12С1 (2009). Механизм муфты сцепления. Вал и барабан муфты.
14
27
26
25
25
24
24
23
22
21
20
19
18
17
16
15
1
13
12
11
10
10
9
8
7
6
5
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | с***0 | Фланец промежуточный | |
| 2 | 5***2 | Крышка промежуточного фланца | |
| 3 | 1***1 | Фланец промежуточный | |
| 4 | с***5 | Диск трения | |
| 5 | 1***3 | Сегмент диска трения | |
| 6 | 1***2 | Диск трения | |
| 7 | 1***5 | Заклепка трубчатая | |
| 8 | 5***1 | Фланец диска трения | |
| 9 | 5***1 | Шарикоподшипник №60310 | |
| 10 | 1***2 | Диск средний | |
| 10 | 1***7 | Диск средний | |
| 11 | 5***2 | Палец | |
| 12 | 1***0 | Заклепка 6х22 | |
| 13 | 5***2 | Палец | |
| 14 | 1***4 | Тяга правая | |
| 15 | 1***6 | Гайка | |
| 16 | 5***8 | Гайка М12 левая | |
| 17 | 1***5 | Тяга левая | |
| 18 | с***5 | Тяга регулируемая | |
| 19 | 1***2 | Вал муфты | |
| 20 | 1***1 | Палец | |
| 21 | 3***2 | Заглушка сверления щек | |
| 22 | 5***6 | Шайба 10 | |
| 23 | 5***4 | Кольцо стопорное | |
| 24 | с***3 | Барабан муфты | |
| 24 | с***1 | Барабан муфты | |
| 25 | 1***5 | Болт М14х65 | |
| 26 | 5***0 | Шайба стопорная 15 | |
| 27 | 5***2 | Шайба стопорная 15 |
