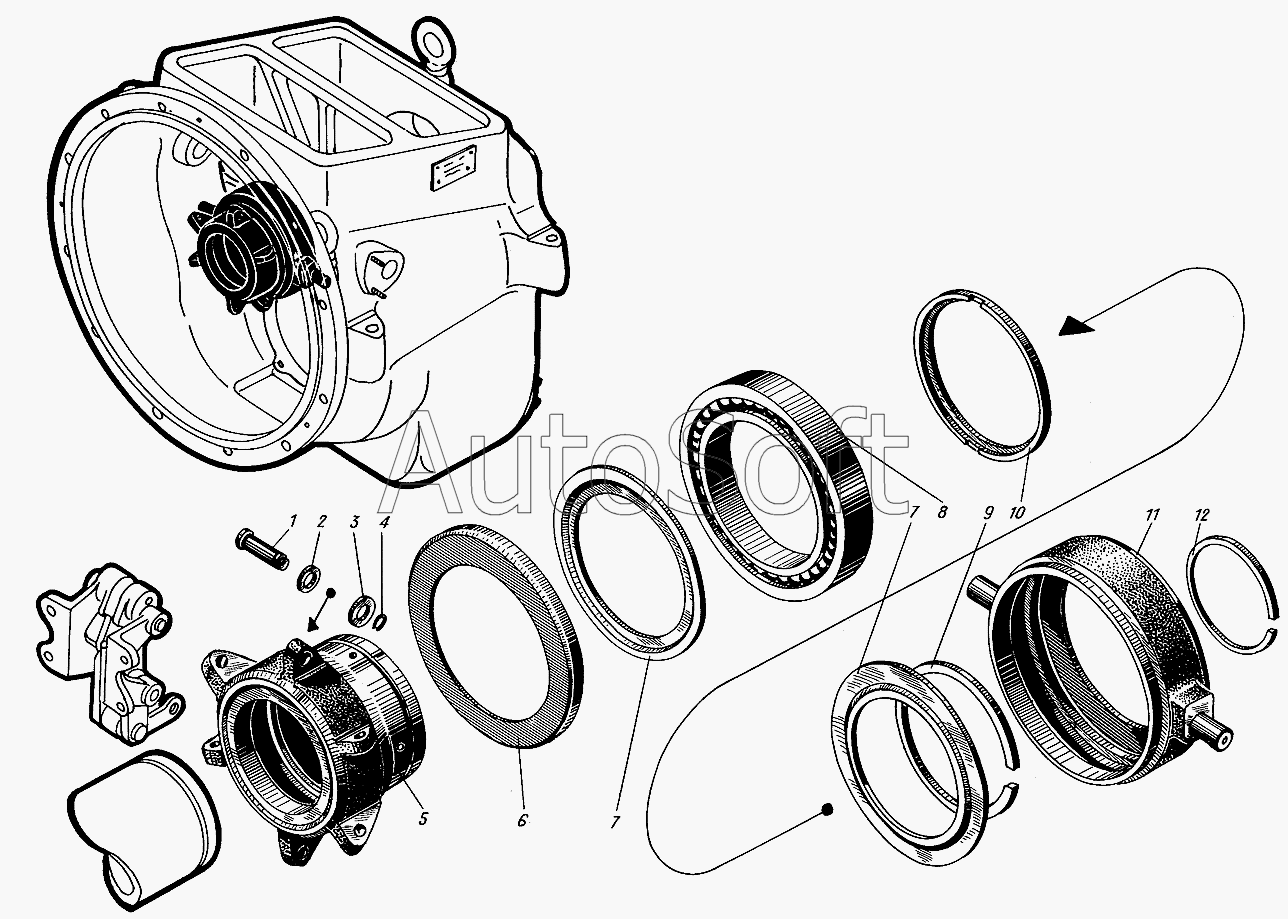

Каталог запасных частей к технике: Барнаултрансмаш Дизели Д12С1 (2009). Механизм муфты сцепления. Бугель шарикоподшипника.
1
2
3
4
5
6
7
7
8
9
10
11
12
сб.525-09-6
сб.525-164-6
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| сб.525-09-6 | с***6 | Бугель шарикоподшипника в сборе | |
| сб.525-164-6 | с***6 | Бугель шарикоподшипника с нажимной втулкой | |
| 1 | 5***2 | Ось ролика | |
| 2 | 3***1 | Шайба чистая 10 | |
| 3 | 5***6 | Шайба 10 | |
| 4 | 5***4 | Кольцо стопорное | |
| 5 | 5***6 | Втулка нажимная | |
| 6 | 5***6 | Шайба бугеля | |
| 7 | 5***6 | Шайба защитная | |
| 8 | 5***6 | Кольцо пружинное | |
| 9 | 5***6 | Шарикоподшипник №727Л | |
| 10 | 5***6 | Кольцо | |
| 11 | 5***6 | Бугель шарикоподшипника | |
| 12 | 5***8 | Кольцо пружинное |
