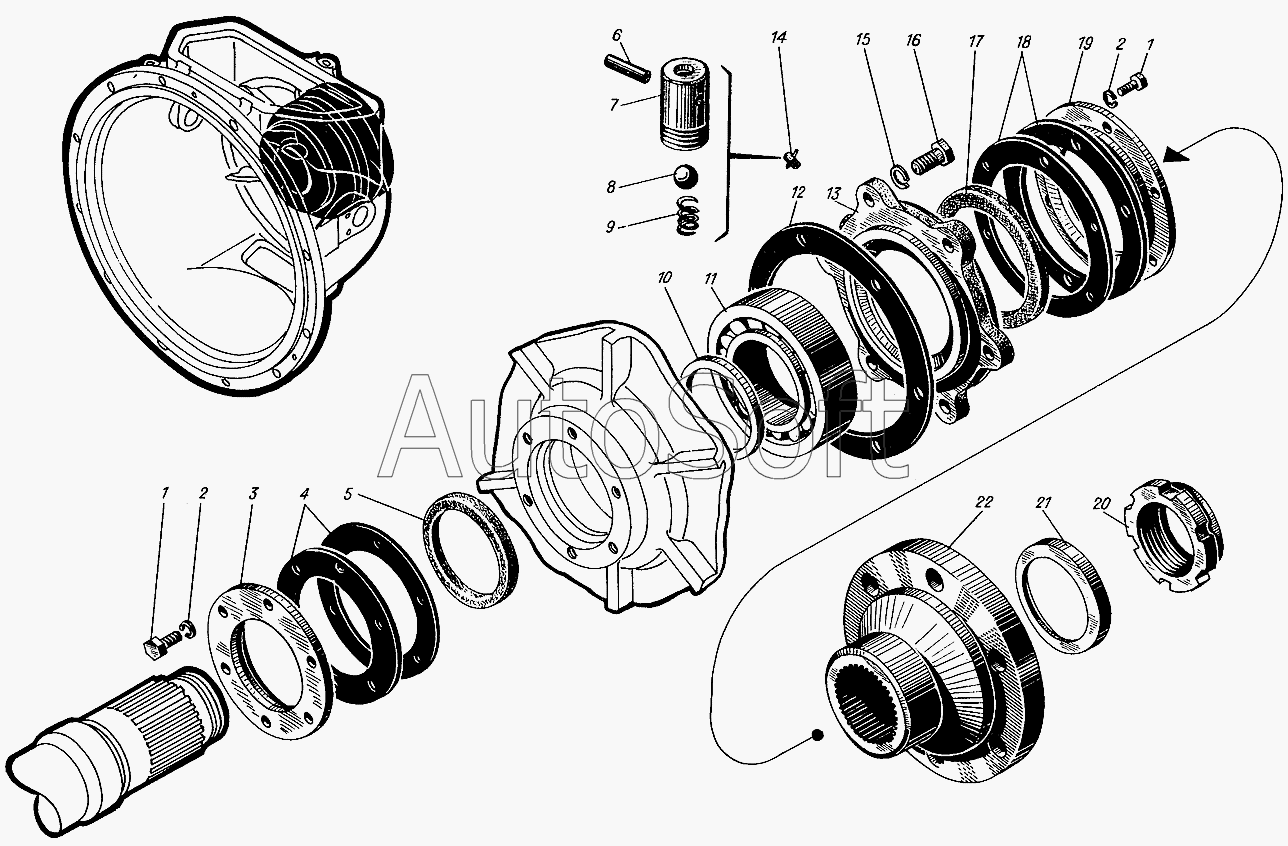

Каталог запасных частей к технике: Барнаултрансмаш Дизели Д12С1 (2009). Выходной фланец муфты сцепления
12
22
21
20
19
18
17
16
15
14
13
1
1
11
10
9
8
7
6
5
4
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***5 | Болт М8х16 | |
| 2 | 3***4 | Шайба пружинная 8Т | |
| 3 | 5***2 | Крышка сальника | |
| 4 | 5***2 | Прокладка | |
| 5 | 5***1 | Кольцо уплотнительное | |
| 6 | 3***0 | Штифт цилиндрический | |
| 7 | 3***7 | Корпус масленки | |
| 8 | 3***8 | Шарик 5мм | |
| 9 | 3***9 | Пружина | |
| 10 | 5***2 | Кольцо упорное | |
| 11 | 5***1 | Роликоподшипник №10-3518 | |
| 12 | 5***1 | Прокладка | |
| 13 | 5***2 | Крышка стакана | |
| 14 | с***1 | Масленка в сборе | |
| 15 | 5***1 | Шайба пружинная 12Н | |
| 16 | 5***1 | Болт М12х45 | |
| 17 | 5***2 | Кольцо уплотнительное | |
| 18 | 5***1 | Прокладка | |
| 19 | 5***1 | Крышка сальника | |
| 20 | 5***2 | Гайка шлицевая | |
| 21 | 5***5 | Замок | |
| 22 | 1***2 | Фланец |
