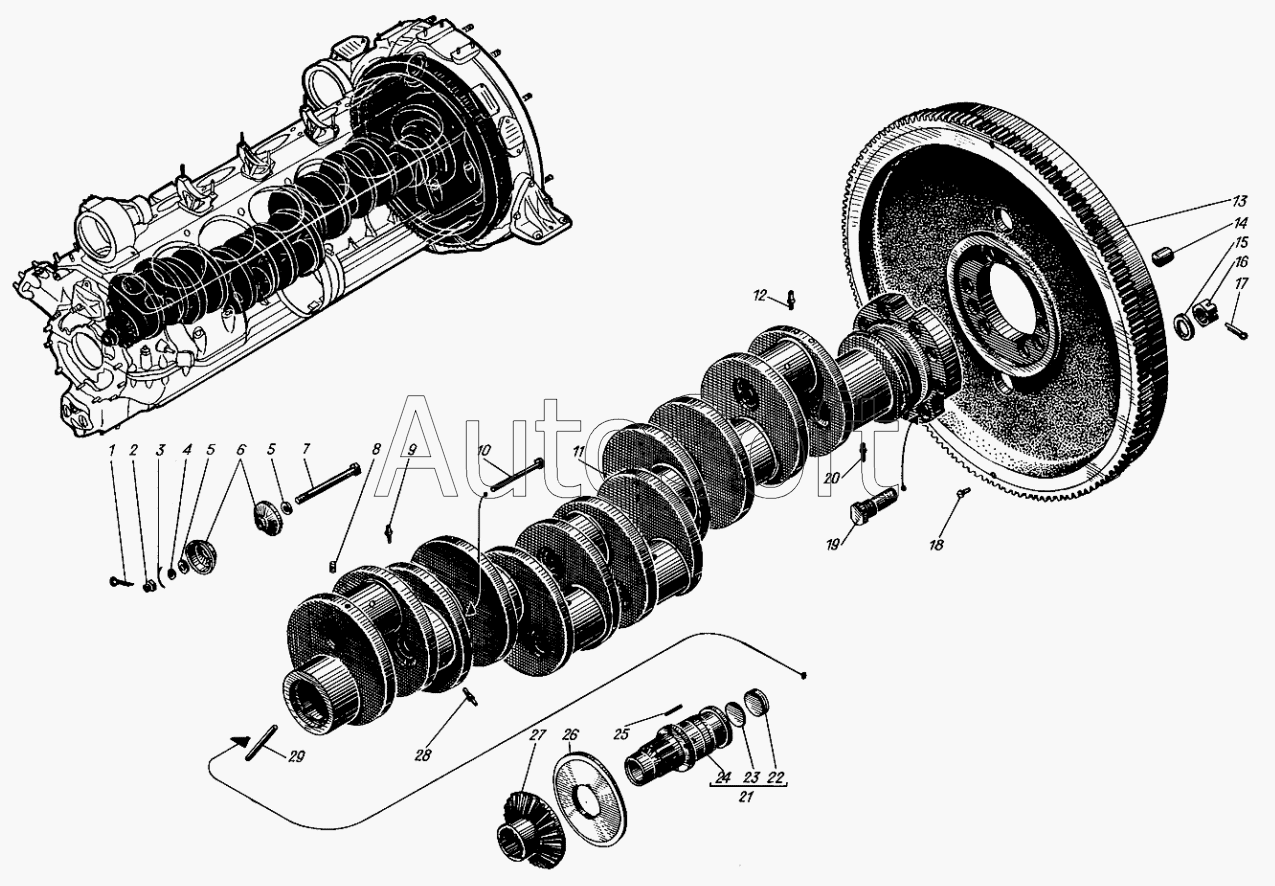

Каталог запасных частей к технике: Барнаултрансмаш Дизели Д12С1 (2009). Вал коленчатый
14
29
28
27
26
25
24
23
22
21
20
19
18
17
16
15
1
13
13
12
11
11
10
9
8
7
6
5
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***2 | Шплинт разводной 2х20 | |
| 2 | 3***1 | Гайка | |
| 3 | 3***1 | Подмотка | |
| 4 | 3***1 | Шайба чистая 8 | |
| 5 | 3***3 | Прокладка | |
| 6 | 3***А | Заглушка коренной и шатунной шеек | |
| 7 | 3***А | Болт заглушек шатунной шейки | |
| 8 | 3***2 | Заглушка сверления щек | |
| 9 | 3***5 | Трубка-жиклер шатунной шейки | |
| 10 | 3***А | Болт заглушек коренной шейки | |
| 11 | с***2 | Вал коленчатый с маховиком | |
| 11 | с***3 | Вал коленчатый с маховиком | |
| 12 | 3***А | Трубка шатунной шейки | |
| 13 | с***2 | Маховик | |
| 13 | с***3 | Маховик | |
| 14 | 5***5 | Штифт цилиндрический 20х45 | |
| 15 | 4***5 | Шайба | |
| 16 | 5***1 | Гайка болта маховика | |
| 17 | 3***5 | Шплинт разводной 3,2х25 | |
| 18 | 5***4 | Винт М8х20 | |
| 19 | 5***3 | Болт маховика | |
| 20 | 3***8 | Трубка коренной шейки | |
| 21 | с***1 | Хвостовик коленчатого вала | |
| 22 | 3***2 | Заглушка | |
| 23 | 3***3 | Прокладка | |
| 24 | 3***5 | Хвостовик коленчатого вала | |
| 25 | 3***1 | Штифт цилиндрический 5х24 | |
| 26 | 3***2 | Кольцо упорное | |
| 27 | 3***А | Шестерня коленчатого вала | |
| 28 | 3***7 | Трубка-жиклер коренной шейки | |
| 29 | 3***9 | Трубка первой коренной шейки |
