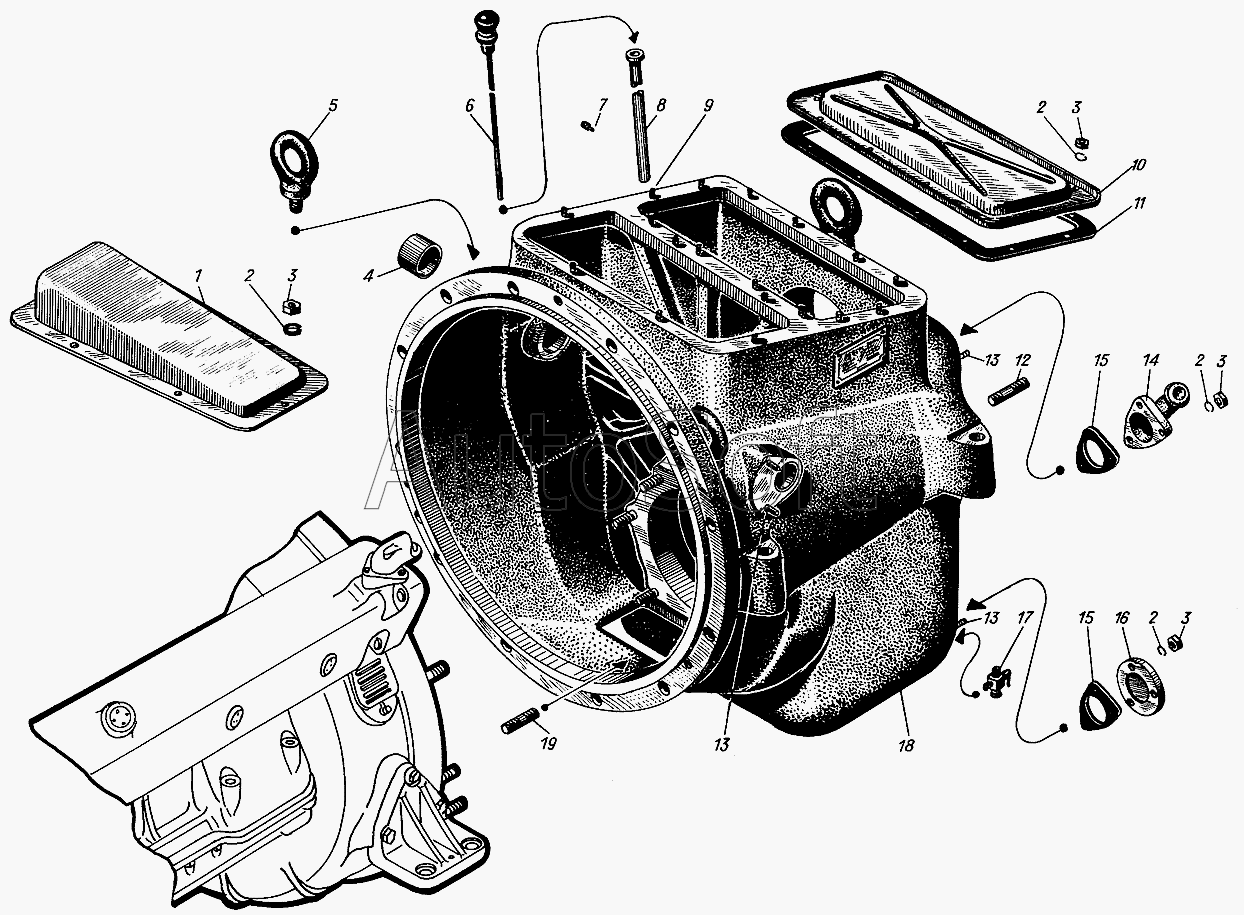

Каталог запасных частей к технике: Барнаултрансмаш Дизели Д12С1 (2009). Корпус реверс-редуктора
1
2
2
2
2
3
3
3
3
4
5
6
6
7
8
9
10
11
12
13
13
13
14
15
15
16
17
18
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***3 | Крышка отсека муфты | |
| 2 | 3***4 | Шайба пружинная 8Т | |
| 3 | 3***2 | Гайка М8 | |
| 4 | 5***7 | Втулка | |
| 5 | 3***А | Рым-болт | |
| 6 | с***А | Маслоуказатель | |
| 6 | с***А | Маслоуказатель | |
| 7 | 5***2 | Винт стопорный М8х8 | |
| 8 | 5***1 | Кожух маслоуказателя | |
| 9 | 5***0 | Шпилька М8х28 | |
| 10 | 5***2 | Крышка корпуса | |
| 11 | 5***2 | Прокладка | |
| 12 | 5***5 | Шпилька М12х65 | |
| 13 | 5***0 | Шпилька М8х38 | |
| 14 | 1***1 | Патрубок | |
| 15 | 5***2 | Прокладка | |
| 16 | 5***1 | Заглушка | |
| 17 | У***1 | Краник сливной | |
| 18 | 1***5 | Корпус реверс-редуктора | |
| 18 | с***5 | Корпус реверс-редуктора | |
| 19 | 5***7 | Шпилька М12х60 |
