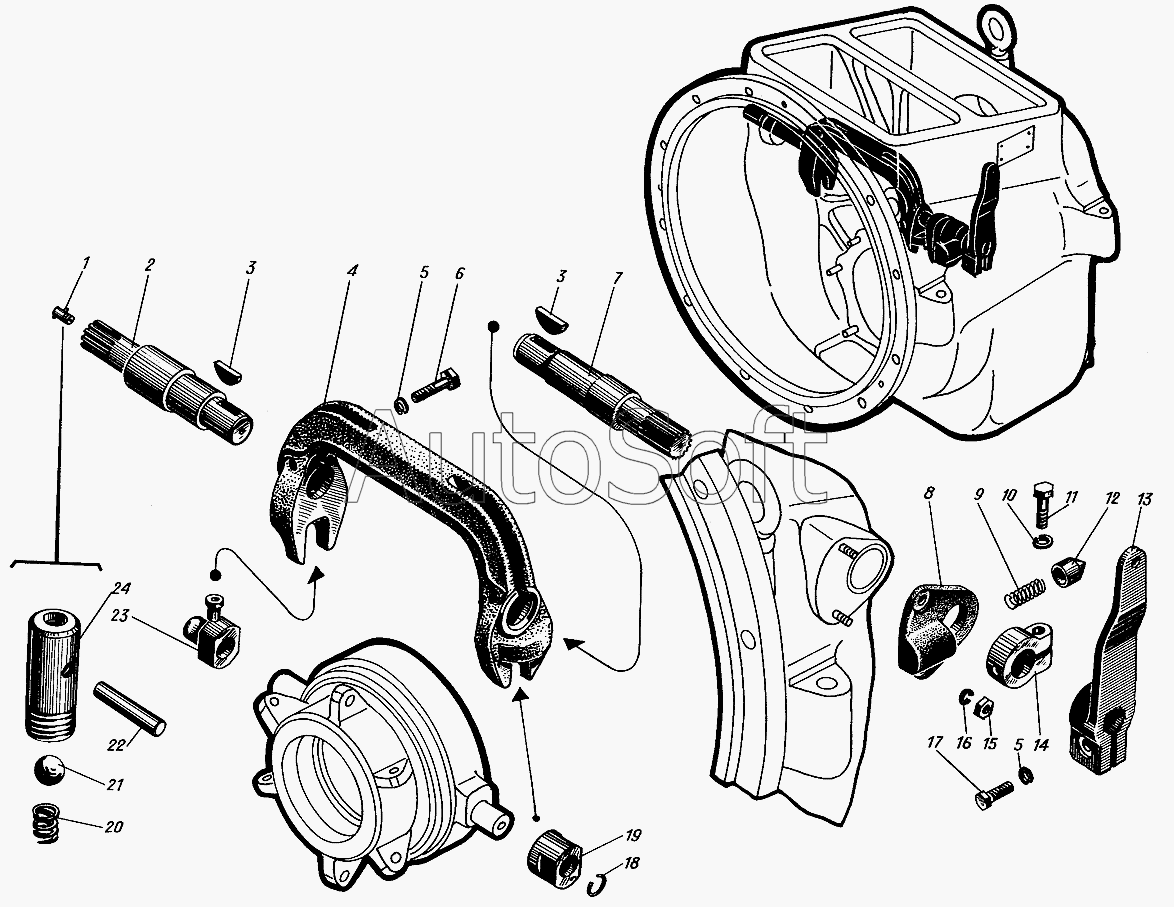

Каталог запасных частей к технике: Барнаултрансмаш Дизели Д12С1 (2009). Вилка включения реверс-редуктора
1
2
3
3
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | с***1 | Масленка в сборе | |
| 2 | 5***5 | Валик | |
| 3 | 5***9 | Шпонка сегментная | |
| 4 | 5***4 | Вилка включения | |
| 5 | 5***1 | Шайба пружинная 12Н | |
| 6 | 5***1 | Болт М12х45 | |
| 7 | 5***2 | Валик | |
| 8 | 5***6 | Корпус фиксатора | |
| 9 | 5***1 | Пружина фиксатора | |
| 10 | 3***6 | Шайба пружинная 10Т | |
| 11 | 1***1 | Болт М10х38 | |
| 12 | 5***1 | Фиксатор | |
| 13 | 1***1 | Рычаг | |
| 14 | 5***А | Кольцо фиксатора | |
| 15 | 3***2 | Гайка М8 | |
| 16 | 3***4 | Шайба пружинная 8Т | |
| 17 | 5***5 | Болт М12х35 | |
| 18 | 5***5 | Кольцо стопорное | |
| 19 | 5***1 | Сухарь | |
| 20 | 3***9 | Пружина | |
| 21 | 3***8 | Шарик 5мм | |
| 22 | 3***0 | Штифт цилиндрический | |
| 23 | 5***А | Сухарь | |
| 24 | 3***7 | Корпус масленки |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
