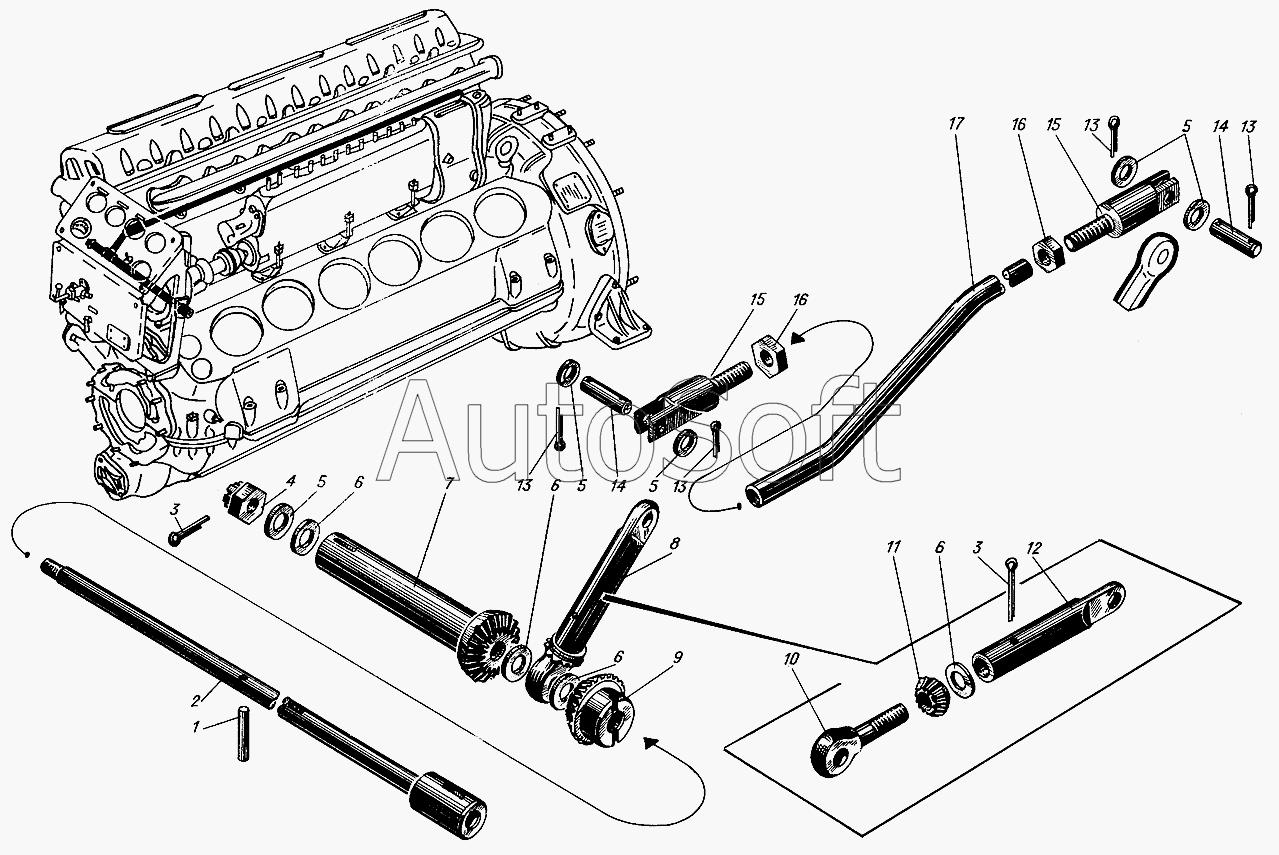

Каталог запасных частей к технике: Барнаултрансмаш Дизели Д12С1 (2009). Валик дистанционного управления и привод топливного насоса
1
2
3
3
4
5
5
5
5
6
6
6
6
7
8
9
10
11
12
13
13
13
13
14
14
15
15
16
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***8 | Штифт | |
| 2 | с***1 | Валик дистанционного управления | |
| 3 | 3***2 | Шплинт разводной 2х20 | |
| 4 | 3***1 | Гайка | |
| 5 | 3***1 | Шайба чистая 8 | |
| 6 | 1***1 | Шайба регулировочная | |
| 7 | 1***1 | Шестерня ручного управления | |
| 8 | с***3 | Рычаг водила в сборе | |
| 9 | 5***1 | Шестерня дистанционного управления | |
| 10 | 1***3 | Водило | |
| 11 | 1***1 | Сателлит | |
| 12 | 1***3 | Рычаг водила | |
| 13 | 3***9 | Шплинт разводной 3,2х18 | |
| 14 | 3***4 | Валик тяги | |
| 15 | 3***А | Вилка тяги подачи | |
| 16 | 3***2 | Гайка М8 | |
| 17 | 1***0 | Трубка тяги подачи |
