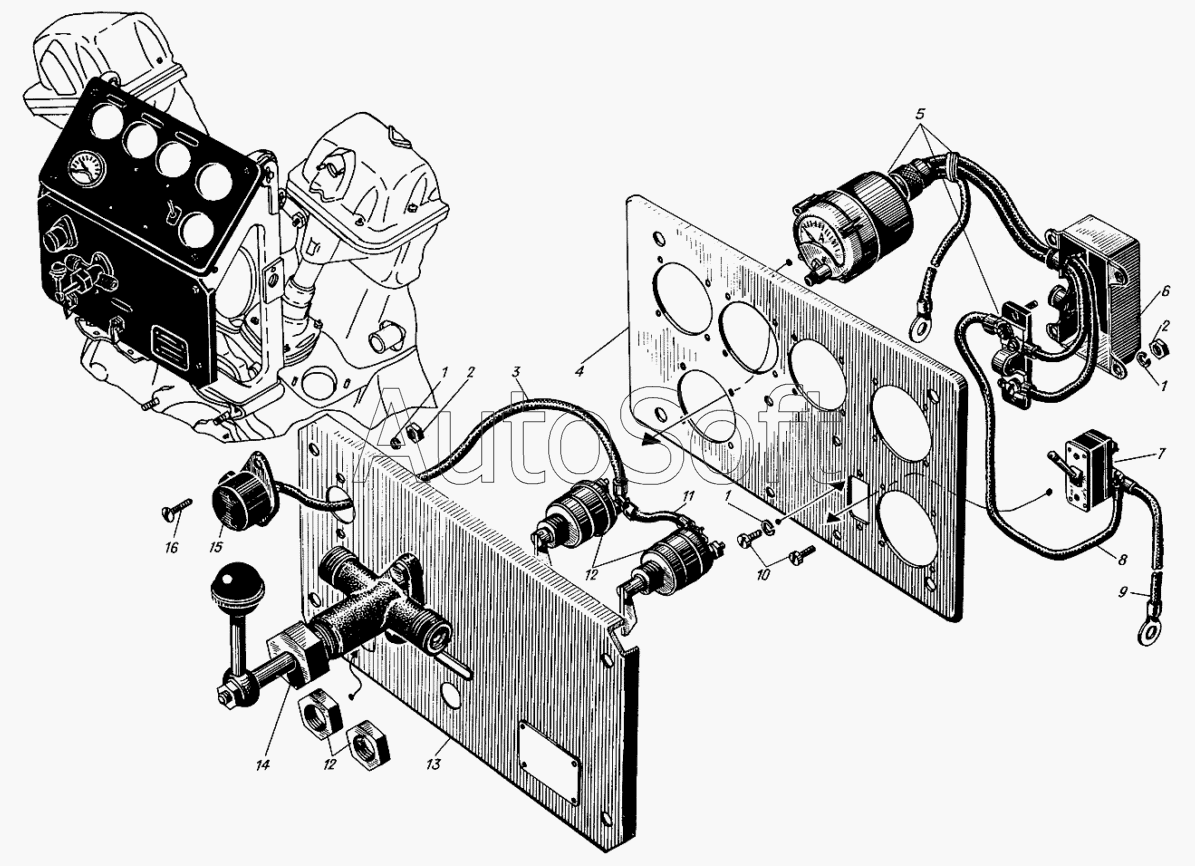

Каталог запасных частей к технике: Барнаултрансмаш Дизели Д12С1 (2009). Щиток приборов и щиток управления
9
16
15
15
14
13
13
12
12
11
10
1
1
1
8
7
6
5
5
4
4
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***1 | Шайба пружинная 4Л | |
| 2 | 3***0 | Гайка М4 | |
| 3 | с***1 | Провод от розетки к кнопке стартера | |
| 4 | 1***1 | Щиток приборов | |
| 4 | с***2 | Щиток приборов в сборе | |
| 5 | с***7 | Вольтамперметр ВА-240 | |
| 5 | с***7 | Вольтамперметр ВА-240 | |
| 6 | с***1 | Крышка защиты шунта | |
| 7 | 5***5 | Автомат защиты сети АЗС-50 | |
| 8 | с***5 | Провод от автомата защиты к шунту вольтамперметра | |
| 9 | с***2 | Провод к кнопке стартера | |
| 10 | 3***6 | Винт М4х12 | |
| 11 | с***2 | Провод от кнопки стартера к кнопке насоса | |
| 12 | 5***3 | Включатель ВК-317А2 | |
| 13 | с***3 | Щиток управления в сборе | |
| 13 | с***3 | Щиток управления | |
| 14 | с***1 | Редуктор воздушный пусковой | |
| 15 | 5***1 | Розетка штепсельная ШР-51 | |
| 15 | 5***1 | Вилка штепсельная ШВ-51 | |
| 16 | 5***1 | Винт М4х16 |
