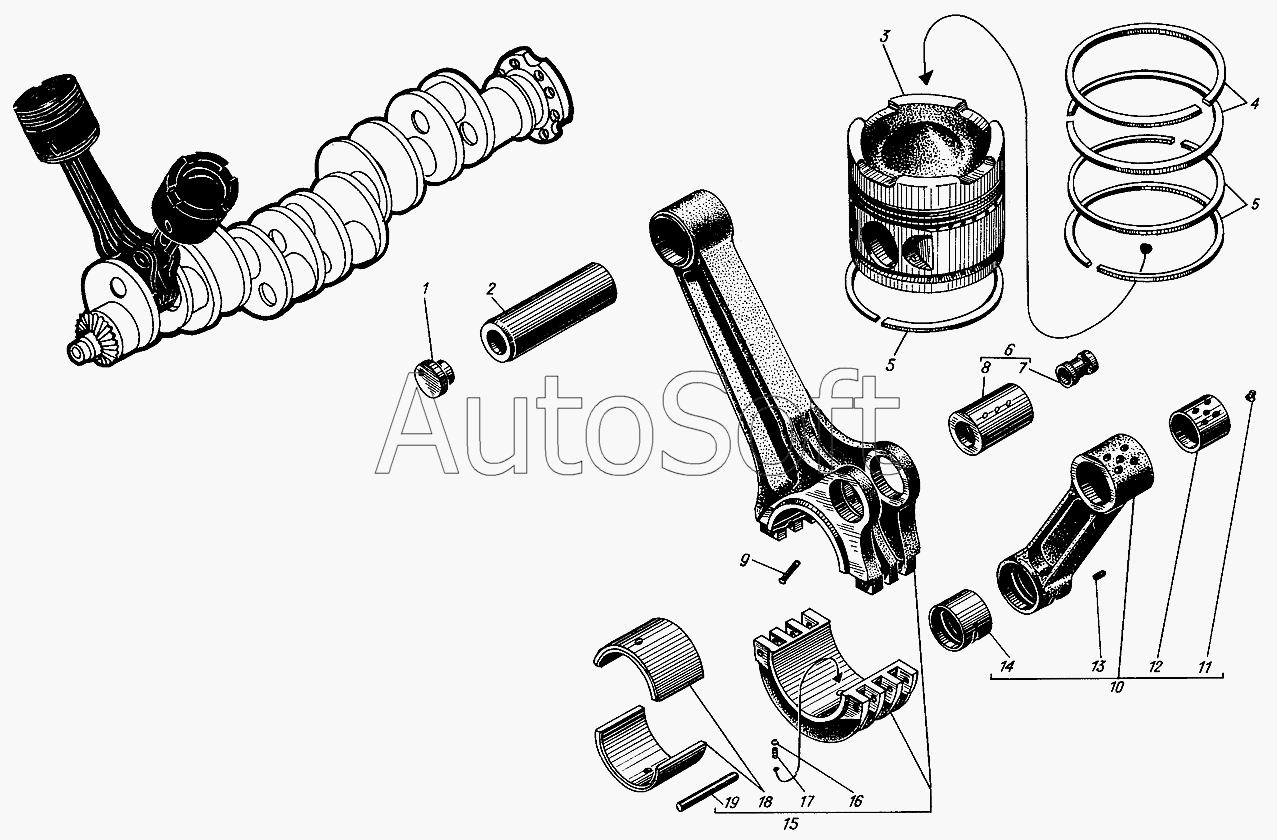

Каталог запасных частей к технике: Барнаултрансмаш Дизели Д12С1 (2009). Шатуны и поршни (для дизелей, выпущенных до 1975г.)
1
2
3
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***4 | Заглушка поршневого пальца | |
| 2 | 3***2 | Палец поршневой | |
| 3 | 5***1 | Поршень | |
| 4 | 2***1 | Кольцо поршневое уплотнительное | |
| 5 | с***6 | Кольцо поршневое маслосбрасывающее | |
| 6 | с***1 | Палец прицепного шатуна | |
| 7 | 3***2 | Трубка | |
| 8 | 3***2 | Палец прицепного шатуна | |
| 9 | 3***1 | Штифт установочный | |
| 10 | с***3 | Шатун прицепной | |
| 11 | 3***1 | Втулка стопорная | |
| 12 | 3***3 | Втулка верхней головки шатуна | |
| 13 | 3***1 | Шуруп стопорный | |
| 14 | 3***5 | Втулка нижней головки прицепного шатуна | |
| 15 | с***2 | Шатун главный | |
| 16 | 3***4 | Кольцо стопорное | |
| 17 | 3***2 | Штифт | |
| 18 | 3***6 | Вкладыши шатуна верхний и нижний | |
| 19 | 3***0 | Штифт конический |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
