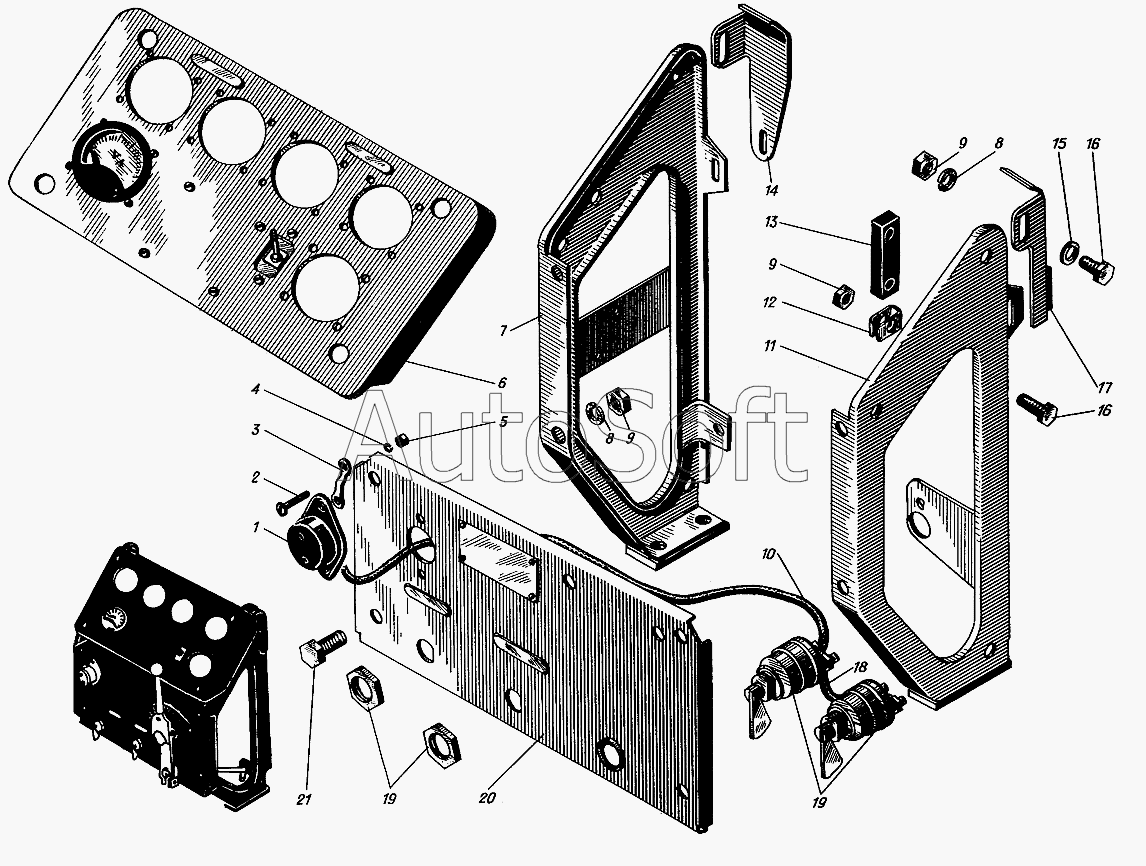

Каталог запасных частей к технике: Барнаултрансмаш Дизели Д12С1 (2009). Щиток управления дизелем
12
сб.1237-01-5
сб.537-03-8
21
20
19
19
18
17
16
16
15
14
13
1
11
10
9
9
9
8
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| сб.1237-01-5 | с***5 | Щиток управления дизелем в сборе | |
| сб.537-03-8 | с***8 | Щиток управления в сборе | |
| 1 | 5***1 | Розетка штепсельная ШР-51 | |
| 1 | 5***1 | Вилка штепсельная ШВ-51 | |
| 2 | 5***1 | Винт М4х16 | |
| 3 | 5***2 | Перемычка | |
| 4 | 5***1 | Шайба пружинная 4Л | |
| 5 | 3***0 | Гайка М4 | |
| 6 | с***2 | Щиток приборов в сборе | |
| 7 | с***5 | Кронштейн левый | |
| 8 | 3***4 | Шайба пружинная 8Т | |
| 9 | 3***2 | Гайка М8 | |
| 10 | с***1 | Провод от розетки к кнопке стартера | |
| 11 | с***3 | Кронштейн правый | |
| 12 | 5***5 | Скоба | |
| 13 | 5***4 | Амортизатор | |
| 14 | 5***3 | Кронштейн амортизатора левый | |
| 15 | 3***1 | Шайба чистая 8 | |
| 16 | 5***7 | Болт М8х22 | |
| 17 | 5***3 | Кронштейн амортизатора правый | |
| 18 | с***2 | Провод от кнопки стартера к кнопке насоса | |
| 19 | 5***3 | Включатель ВК-317А2 | |
| 20 | с***0 | Щиток управления | |
| 21 | 5***5 | Болт М8х16 |
