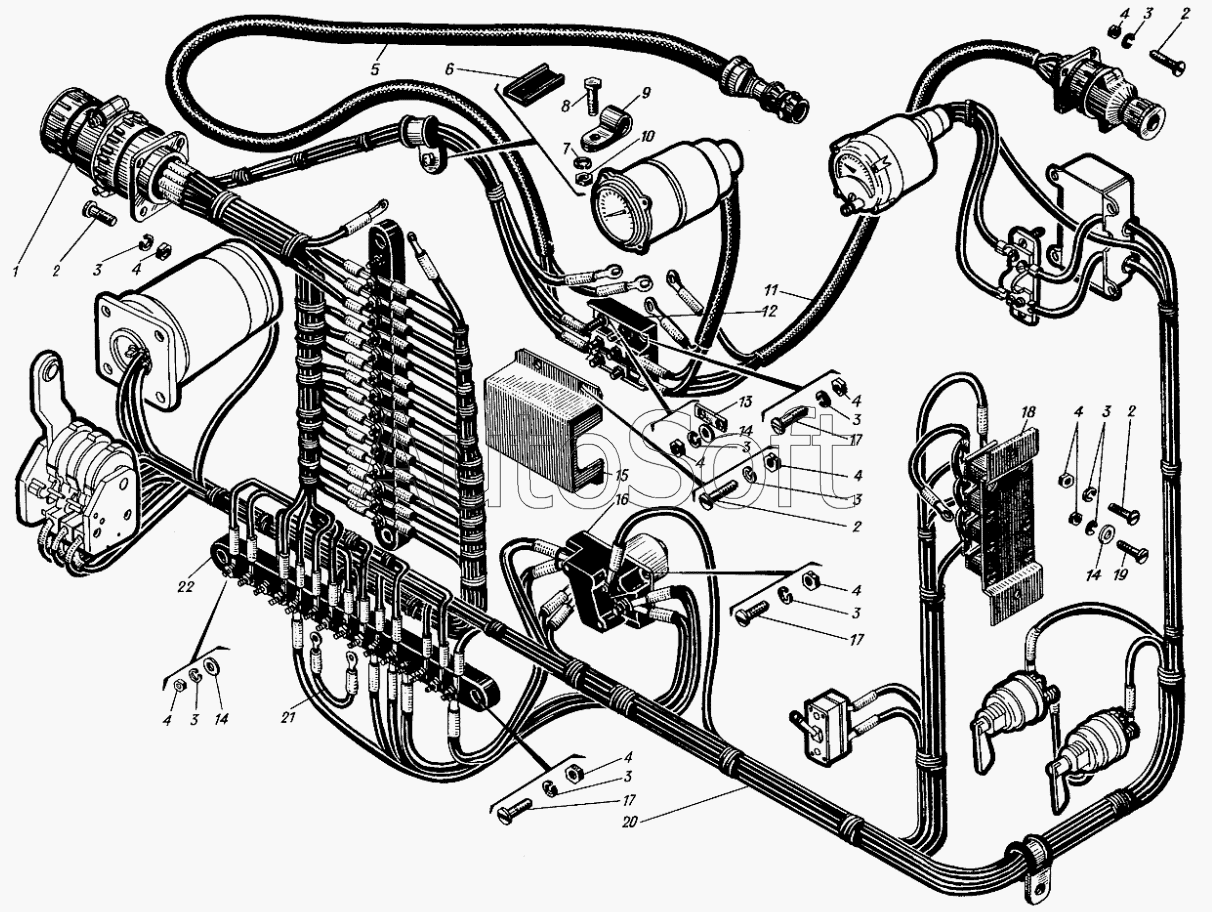

Каталог запасных частей к технике: Барнаултрансмаш Дизели Д12С1 (2009). Детали электрической схемы щитка
11
22
21
20
19
18
17
17
17
16
15
14
14
14
13
12
1
11
11
10
9
8
7
6
5
4
4
4
4
4
4
4
4
4
3
3
3
3
3
3
3
3
3
2
2
2
2
1
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 537-70-39 | 5***9 | Конденсатор МБГП-2-200-А-1-II | |
| 537-71-39 | 5***9 | Конденсатор МБГО-1-600-0,25-II | |
| 537-73-39 | 5***9 | Планка | |
| 1 | 5***2 | Колодка СШРГ 48 П26ЭГ3 | |
| 1 | 5***2 | Вставка СШРГ 48 П26ЭГ3 | |
| 1 | с***1 | Коллектор проводов | |
| 2 | У***2 | Винт М4х12 | |
| 3 | 5***1 | Шайба пружинная 4Л | |
| 4 | 3***0 | Гайка М4 | |
| 5 | с***Б | Провод со штепсельным разъемом | |
| 6 | 4***3 | Прокладка | |
| 7 | 3***3 | Шайба пружинная 6Т | |
| 8 | 3***А | Болт М6х14 | |
| 9 | У***0 | Хомут | |
| 10 | 3***6 | Гайка М6 | |
| 11 | 5***9 | Вставка СШР 28 П4ЭГ8 | |
| 11 | 5***9 | Вставка СШР 28 П4ЭГ8 | |
| 11 | с***9 | Провод | |
| 12 | с***7 | Зажим контактный | |
| 13 | У***4 | Пластина контактная | |
| 14 | 3***9 | Шайба чистая 4 | |
| 15 | У***7 | Кожух | |
| 16 | с***1 | Контактор ТКС-101-ДОД | |
| 17 | 5***1 | Винт М4х16 | |
| 18 | с***9 | Блок конденсаторов | |
| 19 | 3***6 | Винт М4х12 | |
| 20 | с***1 | Коллектор проводов | |
| 21 | с***1 | Провод | |
| 22 | с***0 | Плата клеммная |
