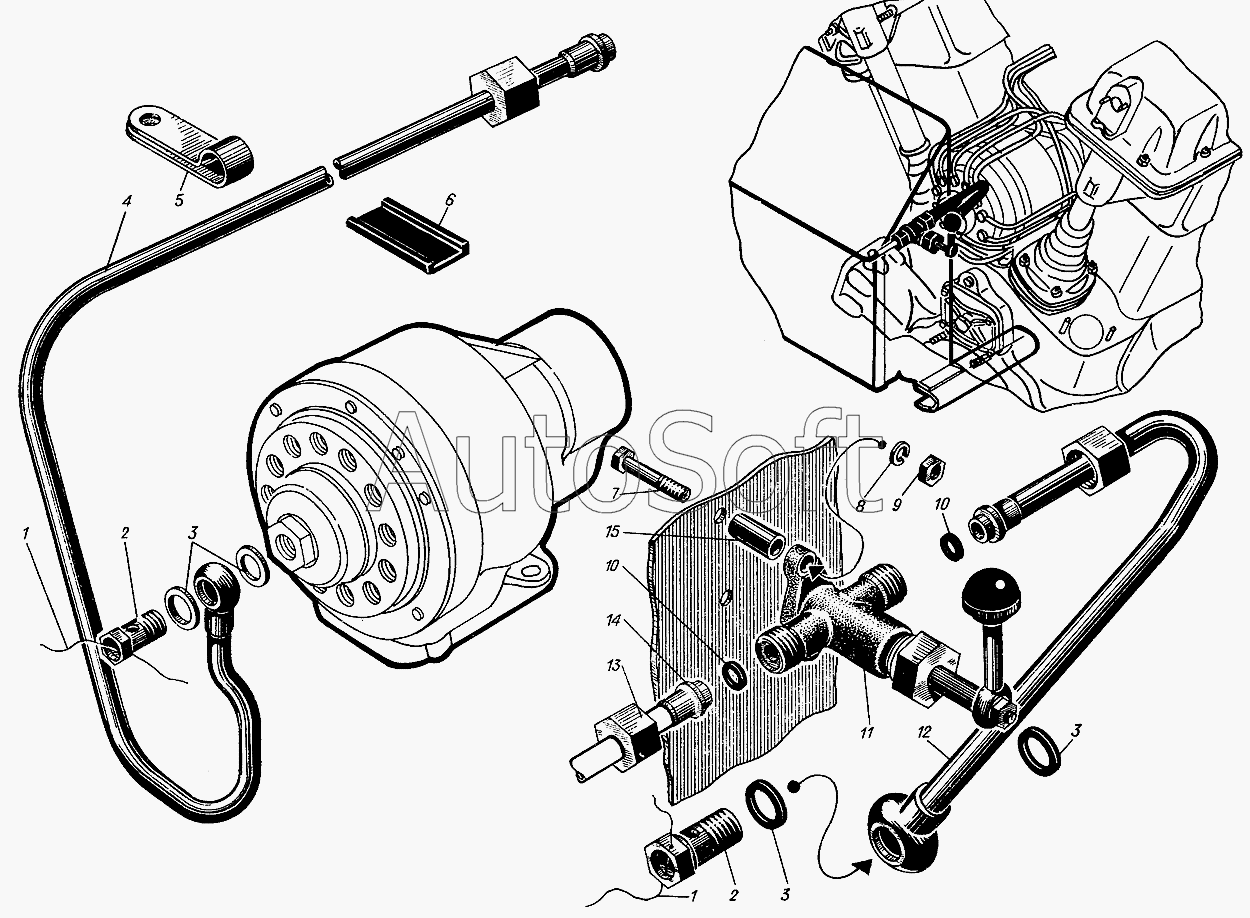

Каталог запасных частей к технике: Барнаултрансмаш Дизели Д12С1 (2009). Подвод воздуха к воздухораспределителю
1
1
2
2
3
3
3
4
5
6
7
8
9
10
10
11
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| сб.522-100-1 | с***1 | Редуктор воздушный пусковой | |
| 1 | 3***2 | Проволока стопорная | |
| 2 | 5***6 | Зажим | |
| 3 | 3***7 | Кольцо уплотнительное 14х20 | |
| 4 | с***0 | Трубка к воздухораспределителю | |
| 5 | 1***2 | Хомут | |
| 6 | 5***1 | Прокладка | |
| 7 | 3***1 | Болт М6х55 | |
| 8 | 3***3 | Шайба пружинная 6Т | |
| 9 | 3***6 | Гайка М6 | |
| 10 | 5***4 | Прокладка | |
| 11 | П***0 | Кран перепускной | |
| 12 | с***1 | Трубка к воздухораспределителю | |
| 13 | 5***9 | Гайка накидная | |
| 14 | 5***8 | Наконечник | |
| 15 | У***1 | Втулка |
