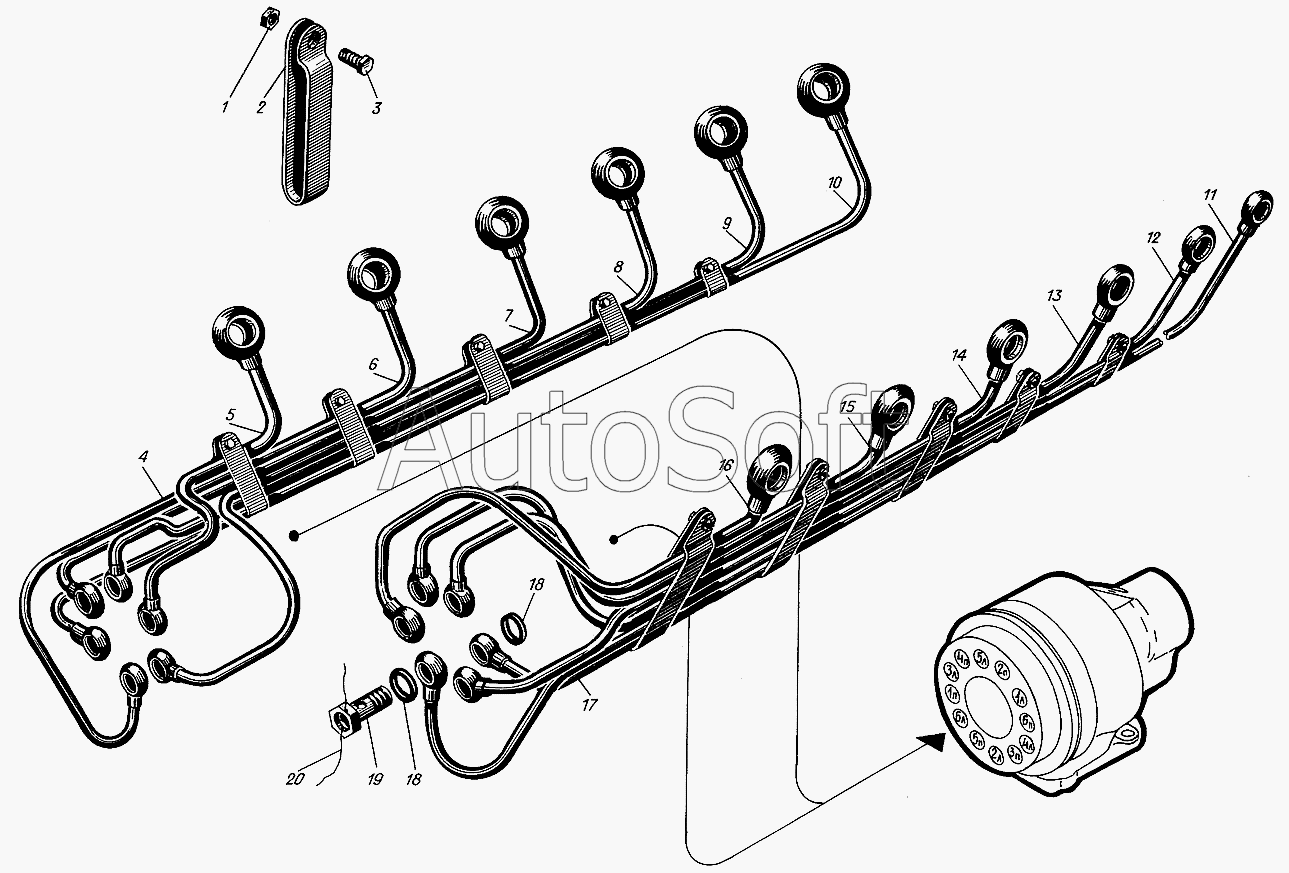

Каталог запасных частей к технике: Барнаултрансмаш Дизели Д12С1 (2009). Трубопровод воздушного пуска
9
20
19
18
18
17
16
15
14
13
12
11
10
1
8
7
6
5
4
3
2
2
2
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***3 | Гайка М5 | |
| 2 | 3***5 | Хомутик двух трубок | |
| 2 | 3***6 | Хомутик трех трубок | |
| 2 | 3***7 | Хомутик четырех трубок | |
| 2 | 3***8 | Хомутик пяти трубок | |
| 2 | 3***9 | Хомутик шести трубок | |
| 3 | 3***2 | Винт М5х12 | |
| 4 | с***4 | Воздухопровод пусковой левый | |
| 5 | с***1 | Трубка воздушного пуска первого левого цилиндра | |
| 6 | с***2 | Трубка воздушного пуска второго левого цилиндра | |
| 7 | с***3 | Трубка воздушного пуска третьего левого цилиндра | |
| 8 | с***4 | Трубка воздушного пуска четвертого левого цилиндра | |
| 9 | с***5 | Трубка воздушного пуска пятого левого цилиндра | |
| 10 | с***6 | Трубка воздушного пуска шестого левого цилиндра | |
| 11 | с***2 | Трубка воздушного пуска шестого правого цилиндра | |
| 12 | с***1 | Трубка воздушного пуска пятого правого цилиндра | |
| 13 | с***0 | Трубка воздушного пуска четвертого правого цилиндра | |
| 14 | с***9 | Трубка воздушного пуска третьего правого цилиндра | |
| 15 | с***8 | Трубка воздушного пуска второго правого цилиндра | |
| 16 | с***7 | Трубка воздушного пуска первого правого цилиндра | |
| 17 | с***5 | Воздухопровод правый | |
| 18 | 3***6 | Кольцо уплотнительное 12х16 | |
| 19 | 3***7 | Зажим | |
| 20 | 3***2 | Проволока стопорная |
