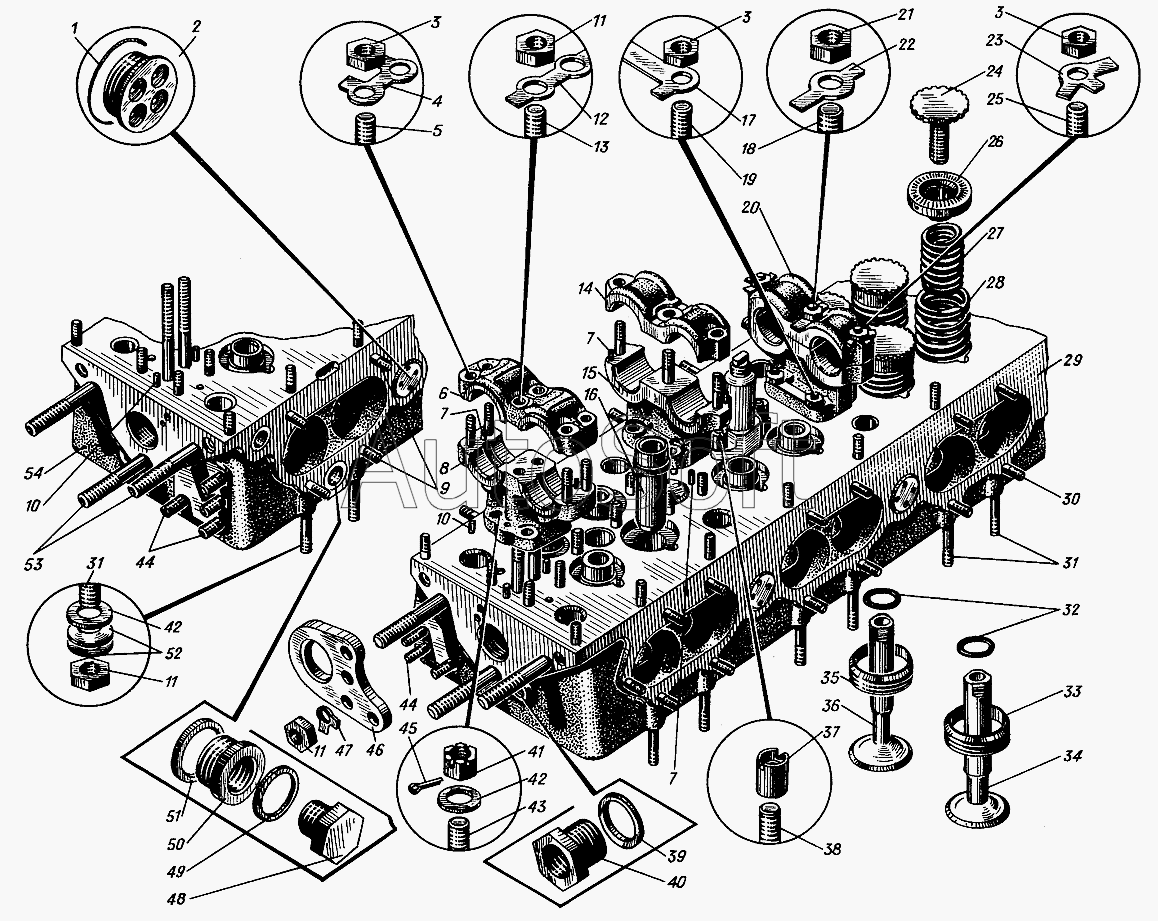

Каталог запасных частей к технике: Барнаултрансмаш Дизели Д12С1 (2009). Головка блока
44
44
30
31
31
32
33
34
35
36
37
38
39
40
41
42
42
43
29
45
46
47
48
49
50
51
52
53
54
54
54
15
2
3
3
3
4
5
6
7
7
7
8
9
10
10
11
11
11
12
13
14
1
16
17
18
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| сб.306-03-3 | с***3 | Подшипник упорный распредвала | |
| 1 | 5***5 | Нить уплотнительная | |
| 2 | 3***5 | Заглушка | |
| 3 | 3***2 | Гайка М8 | |
| 4 | 3***2 | Шайба стопорная 8 | |
| 5 | 5***4 | Шпилька М8х44 | |
| 6 | 3***1 | Крышка упорного подшипника распредвала | |
| 7 | 3***2 | Штифт цилиндрический 4х18 | |
| 8 | 3***3 | Основание упорного подшипника распредвала | |
| 9 | 5***1 | Шпилька М8х30 | |
| 10 | 3***0 | Штифт цилиндрический 6х20 | |
| 11 | 3***8 | Гайка М9 | |
| 12 | 3***8 | Шайба стопорная 10 | |
| 13 | 3***2 | Шпилька М9х109 | |
| 14 | 3***А | Крышка подшипника распредвала | |
| 15 | 3***А | Основание подшипника распредвала | |
| 16 | 5***6 | Направляющая клапана | |
| 17 | 3***4 | Шайба стопорная 8 | |
| 18 | 5***8 | Шпилька М10х48 | |
| 19 | 5***2 | Шпилька М8х35 | |
| 20 | с***2 | Подшипник распредвала | |
| 21 | 3***0 | Гайка М10 | |
| 22 | 3***9 | Шайба стопорная 10 | |
| 23 | 3***2 | Шайба стопорная 8 | |
| 24 | 3***2 | Тарелка клапана | |
| 25 | 5***5 | Шпилька М8х46 | |
| 26 | 3***6 | Замок клапанной тарелки | |
| 27 | 3***А | Пружина клапана малая | |
| 28 | 3***А | Пружина клапана большая | |
| 29 | 1***1 | Головка блока правая | |
| 30 | 5***0 | Шпилька М8х38 | |
| 31 | 3***9 | Шпилька переходная | |
| 32 | 5***0 | Кольцо уплотнительное | |
| 33 | 3***1 | Седло клапана выпуска | |
| 34 | с***3 | Клапан выпуска | |
| 35 | 3***1 | Седло клапана впуска | |
| 36 | с***3 | Клапан впуска | |
| 37 | 3***1 | Гайка крепления форсунки | |
| 38 | 5***2 | Шпилька М8х40 | |
| 39 | 3***0 | Прокладка | |
| 40 | 3***1 | Втулка | |
| 41 | 3***1 | Гайка М9 | |
| 42 | 3***1 | Шайба чистая 9 | |
| 43 | 3***7 | Шпилька М9х40 | |
| 44 | 3***1 | Шпилька М9х38 | |
| 45 | 3***7 | Шплинт разводной 2х12 | |
| 46 | 1***2 | Угольник для транспортировки | |
| 47 | 3***1 | Шайба стопорная 9 | |
| 48 | 5***1 | Пробка | |
| 49 | 3***8 | Кольцо уплотнительное 18х24 | |
| 50 | 3***2 | Втулка впускного клапана | |
| 51 | 2***Б | Кольцо уплотнительное | |
| 52 | 3***7 | Шайба пружинная тарельчатая | |
| 53 | 5***1 | Шпилька М12х102 | |
| 54 | 1***1 | Головка блока левая | |
| 54 | с***4 | Головка блока правая | |
| 54 | с***4 | Головка блока левая |
