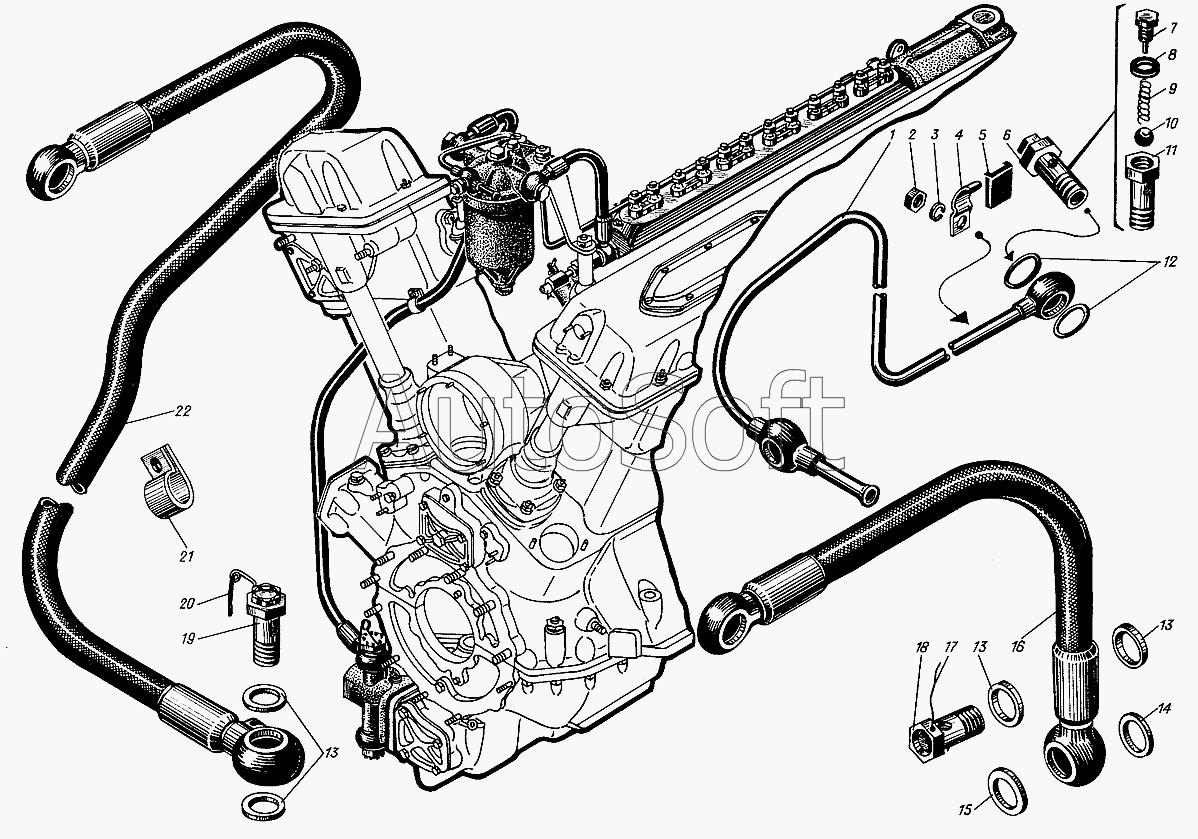

Каталог запасных частей к технике: Барнаултрансмаш Дизели Д12С1 (2009). Топливный трубопровод
12
22
21
20
19
18
17
16
16
15
14
13
13
13
1
11
10
9
8
7
6
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | с***6 | Трубка выпуска воздуха | |
| 2 | 3***6 | Гайка М6 | |
| 3 | 3***3 | Шайба пружинная 6Т | |
| 4 | 3***5 | Планка нажимная | |
| 5 | 3***А | Прокладка | |
| 6 | 3***7 | Зажим | |
| 6 | с***1 | Клапан обратный | |
| 7 | 1***1 | Винт | |
| 8 | 3***А | Прокладка | |
| 9 | 1***6 | Пружина | |
| 10 | 3***8 | Шарик 5мм | |
| 11 | 1***0 | Корпус обратного клапана | |
| 12 | 3***6 | Кольцо уплотнительное 12х16 | |
| 13 | 3***8 | Кольцо уплотнительное 18х24 | |
| 14 | 5***3 | Шайба 18 | |
| 15 | 5***0 | Шайба 22 | |
| 16 | с***7 | Рукав гибкий к топливному насосу | |
| 16 | с***7 | Рукав гибкий к топливному насосу | |
| 17 | 3***2 | Проволока стопорная | |
| 18 | 3***2 | Зажим | |
| 19 | 4***3 | Зажим | |
| 20 | 3***3 | Пружина угольника | |
| 21 | 3***6 | Хомут подвесной | |
| 22 | с***6 | Рукав гибкий к топливному фильтру |
