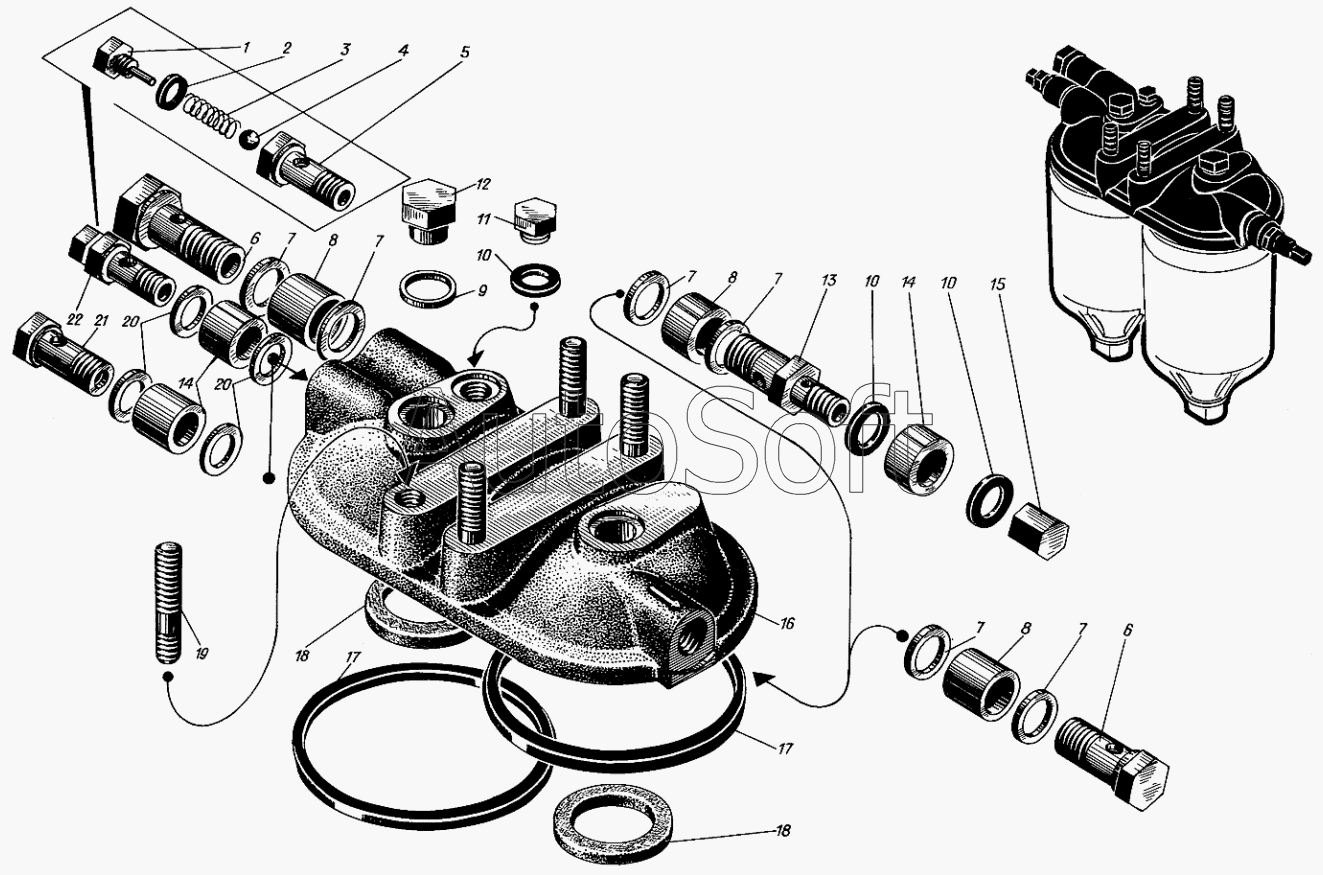

Каталог запасных частей к технике: Барнаултрансмаш Дизели Д12С1 (2009). Крышка топливного фильтра
1
2
3
4
5
6
6
7
7
7
7
7
7
8
8
8
9
10
10
10
11
12
13
14
14
15
16
17
17
18
18
19
20
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***1 | Винт | |
| 2 | 3***А | Прокладка | |
| 3 | 1***6 | Пружина | |
| 4 | 3***8 | Шарик 5мм | |
| 5 | 1***0 | Корпус обратного клапана | |
| 6 | 1***0 | Зажим | |
| 7 | 3***1 | Кольцо уплотнительное 16х22 | |
| 8 | 5***А | Втулка защитная | |
| 9 | 3***0 | Прокладка | |
| 10 | 5***1 | Шайба | |
| 11 | 3***1 | Заглушка | |
| 12 | 3***9 | Гайка стягивающая | |
| 13 | 1***1 | Штуцер | |
| 14 | 3***В | Втулка защитная | |
| 15 | 3***1 | Гайка глухая | |
| 16 | 1***9 | Крышка фильтра | |
| 17 | 3***2 | Прокладка | |
| 18 | 3***2 | Кольцо уплотнительное | |
| 19 | 3***5 | Шпилька М12х46 | |
| 20 | 3***6 | Кольцо уплотнительное 12х16 | |
| 21 | 5***0 | Зажим | |
| 22 | с***1 | Клапан обратный |
