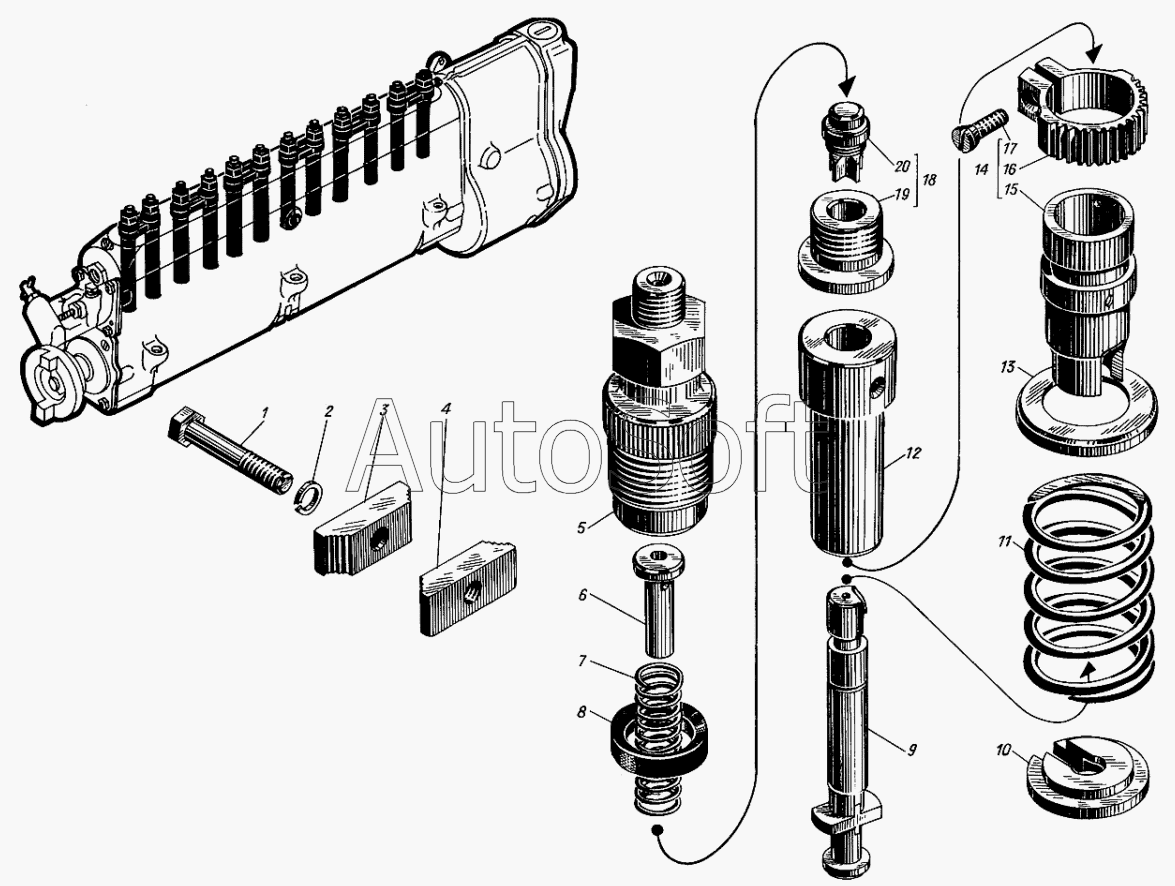

Каталог запасных частей к технике: Барнаултрансмаш Дизели Д12С1 (2009). Нагнетающая секция
10
20
19
18
17
16
15
14
13
12
11
1
9
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***5 | Болт | |
| 2 | 3***3 | Шайба пружинная 6Т | |
| 3 | 3***3 | Планка стопорная | |
| 4 | 3***4 | Планка стопорная | |
| 5 | 3***9 | Штуцер нажимной | |
| 6 | 3***1 | Ограничитель | |
| 7 | 3***1 | Пружина нагнетательного клапана | |
| 8 | 3***А | Прокладка | |
| 9 | 3***1 | Плунжер топливного насоса | |
| 9 | 5***3 | Плунжер топливного насоса | |
| 10 | 3***1 | Тарелка пружины нижняя | |
| 11 | 3***А | Пружина плунжера | |
| 12 | 3***1 | Гильза плунжера | |
| 13 | 3***1 | Тарелка пружины верхняя | |
| 14 | с***6 | Гильза поворотная | |
| 15 | 3***4 | Гильза поворотная | |
| 16 | 3***1 | Венец зубчатый | |
| 17 | 3***1 | Шуруп венца | |
| 18 | с***А | Клапан нагнетательный 8НК24Б | |
| 19 | 3***1 | Седло клапана нагнетательного | |
| 20 | 3***А | Клапан нагнетательный |
