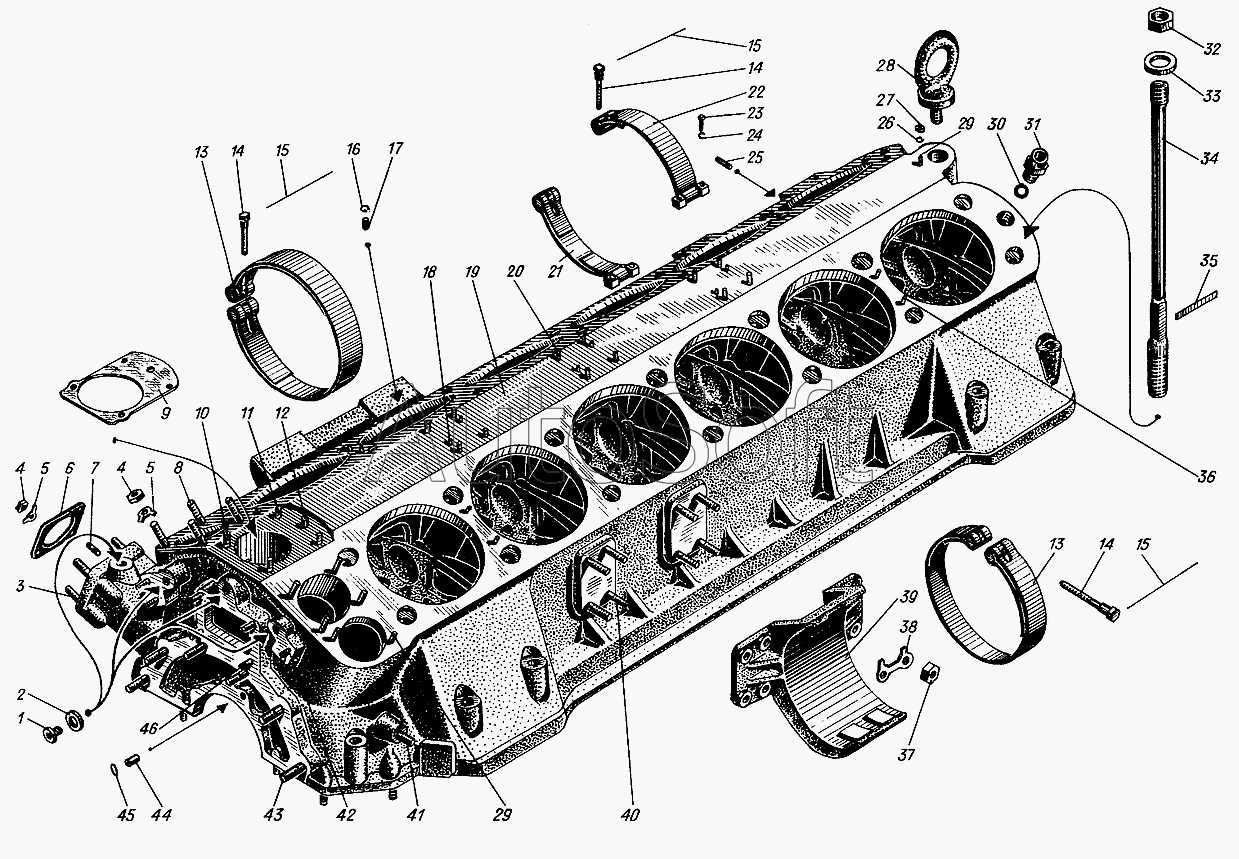

Каталог запасных частей к технике: Барнаултрансмаш Дизели Д12С1 (2009). Картер верхний
35
24
25
26
27
28
29
29
30
31
32
33
34
23
36
37
38
39
40
41
42
43
44
45
46
13
2
3
4
4
5
5
6
7
8
9
10
11
12
1
13
13
14
14
14
15
15
15
16
17
18
19
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***1 | Втулка | |
| 2 | 3***8 | Кольцо уплотнительное 18х24 | |
| 3 | 5***2 | Шпилька М8х40 | |
| 4 | 3***2 | Гайка М8 | |
| 5 | 3***1 | Шайба стопорная 8 | |
| 6 | 3***0 | Прокладка | |
| 7 | 3***4 | Штифт цилиндрический 6х25 | |
| 8 | 5***5 | Шпилька М8х46 | |
| 9 | 3***8 | Прокладка | |
| 10 | 5***7 | Шпилька М10х57 | |
| 11 | 5***8 | Шпилька М10х48 | |
| 12 | 3***2 | Штифт контрольный | |
| 13 | с***5 | Лента крепления генератора | |
| 13 | с***5 | Лента крепления масляного фильтра | |
| 14 | 3***9 | Болт нажимной | |
| 15 | 3***2 | Проволока стопорная | |
| 16 | 3***8 | Кольцо стопорное | |
| 17 | 3***4 | Штифт установочный 8х14 | |
| 18 | 3***6 | Штифт цилиндрический 6х14 | |
| 19 | 1***2 | Картер верхний | |
| 19 | 1***9 | Картер верхний | |
| 20 | 5***0 | Шпилька М8х38 | |
| 21 | с***1 | Лента крепления стартера нижняя | |
| 22 | с***1 | Лента крепления стартера верхняя | |
| 23 | 3***3 | Болт М8х30 | |
| 24 | 3***4 | Шайба пружинная 8Т | |
| 25 | 5***6 | Штифт цилиндрический 10х17 | |
| 26 | 3***3 | Шайба пружинная 6Т | |
| 27 | 3***6 | Гайка М6 | |
| 28 | 1***9 | Рым-болт | |
| 29 | 5***1 | Шпилька М6х26 | |
| 30 | 3***5 | Кольцо уплотнительное 27х35 | |
| 31 | 3***2 | Штуцер | |
| 32 | 3***2 | Гайка | |
| 33 | 3***1 | Шайба | |
| 34 | 3***А | Шпилька крепления блока | |
| 35 | 3***3 | Прокладка | |
| 36 | 3***8 | Штифт цилиндрический 8х22 | |
| 37 | 3***8 | Гайка М9 | |
| 38 | 3***6 | Шайба стопорная 9 | |
| 39 | 1***3 | Кронштейн масляного фильтра | |
| 40 | 3***1 | Шпилька М9х38 | |
| 41 | 5***0 | Шпилька М8х28 | |
| 42 | 5***1 | Шпилька М8х30 | |
| 43 | 5***1 | Шпилька М14х62 | |
| 44 | 3***4 | Жиклер | |
| 45 | 3***А | Кольцо уплотнительное | |
| 46 | 5***3 | Шпилька М6х32 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
