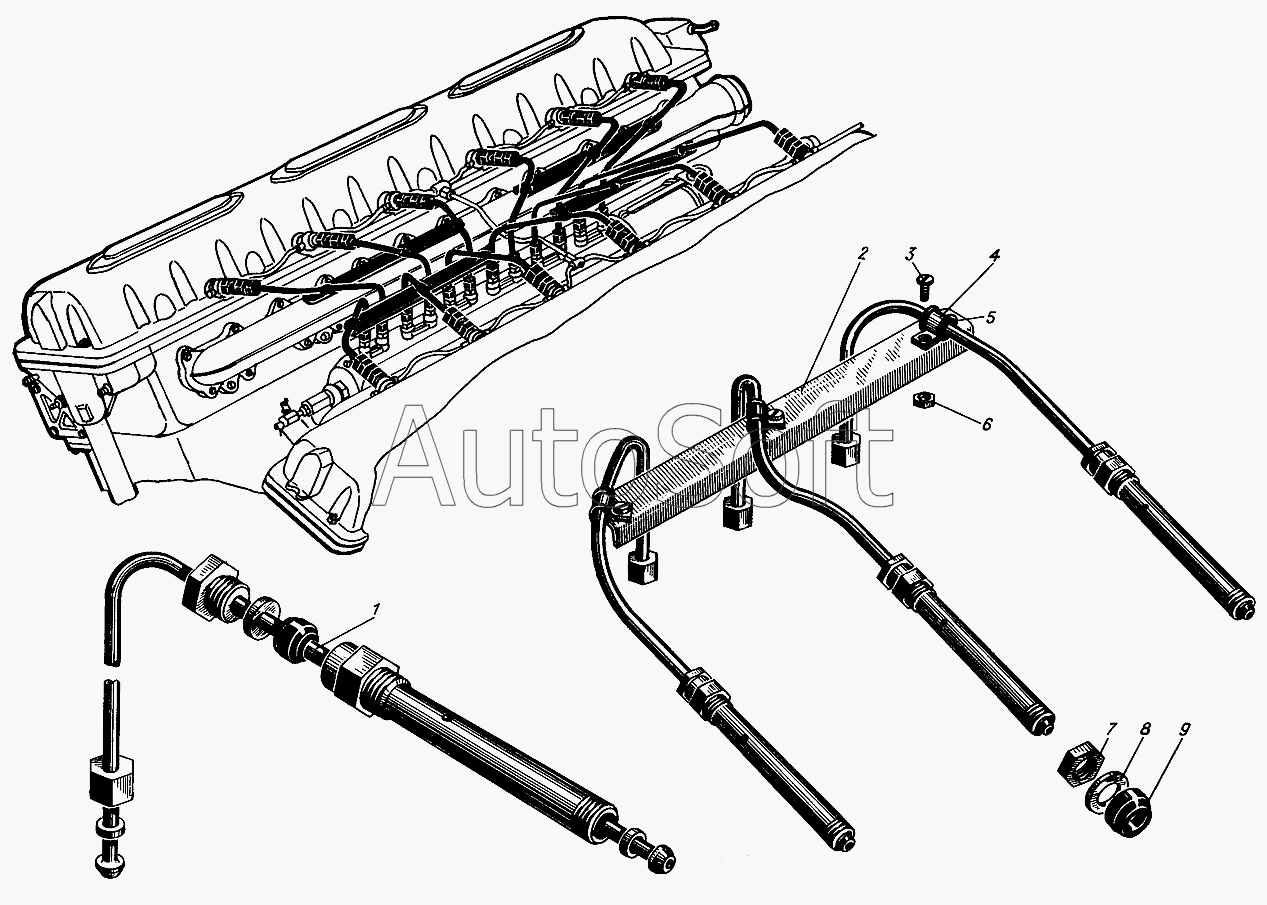

Каталог запасных частей к технике: Барнаултрансмаш Дизели Д12С1 (2009). Трубки нагнетательные высокого давления
1
2
2
3
4
5
6
7
8
9
сб.1223-01/12
сб.1223-33/36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| сб.1223-01/12 | с***2 | Трубки нагнетательные | |
| сб.1223-02 | с***2 | Трубка нагнетательная первого правого цилиндра | |
| сб.1223-03 | с***3 | Трубка нагнетательная второго левого цилиндра | |
| сб.1223-04 | с***4 | Трубка нагнетательная второго правого цилиндра | |
| сб.1223-05 | с***5 | Трубка нагнетательная третьего левого цилиндра | |
| сб.1223-06 | с***6 | Трубка нагнетательная третьего правого цилиндра | |
| сб.1223-07 | с***7 | Трубка нагнетательная четвертого левого цилиндра | |
| сб.1223-08 | с***8 | Трубка нагнетательная четвертого правого цилиндра | |
| сб.1223-09 | с***9 | Трубка нагнетательная пятого левого цилиндра | |
| сб.1223-10 | с***0 | Трубка нагнетательная пятого правого цилиндра | |
| сб.1223-11 | с***1 | Трубка нагнетательная шестого левого цилиндра | |
| сб.1223-12 | с***2 | Трубка нагнетательная шестого правого цилиндра | |
| сб.1223-33 | с***3 | Трубки нагнетательные | |
| сб.1223-33/36 | с***6 | Трубки нагнетательные | |
| сб.1223-34 | с***4 | Трубки нагнетательные | |
| сб.1223-35 | с***5 | Трубки нагнетательные | |
| сб.1223-36 | с***6 | Трубки нагнетательные | |
| 1 | с***1 | Трубка нагнетательная первого левого цилиндра | |
| 2 | 3***5 | Угольник крепления трубок | |
| 2 | 3***6 | Угольник крепления трубок | |
| 3 | 3***2 | Винт М5х12 | |
| 4 | 3***2 | Скоба крепления трубок | |
| 5 | 5***А | Прокладка | |
| 6 | 3***3 | Гайка М5 | |
| 7 | 3***4 | Гайка М18 | |
| 8 | 3***1 | Шайба | |
| 9 | 5***А | Кольцо уплотнительное |
