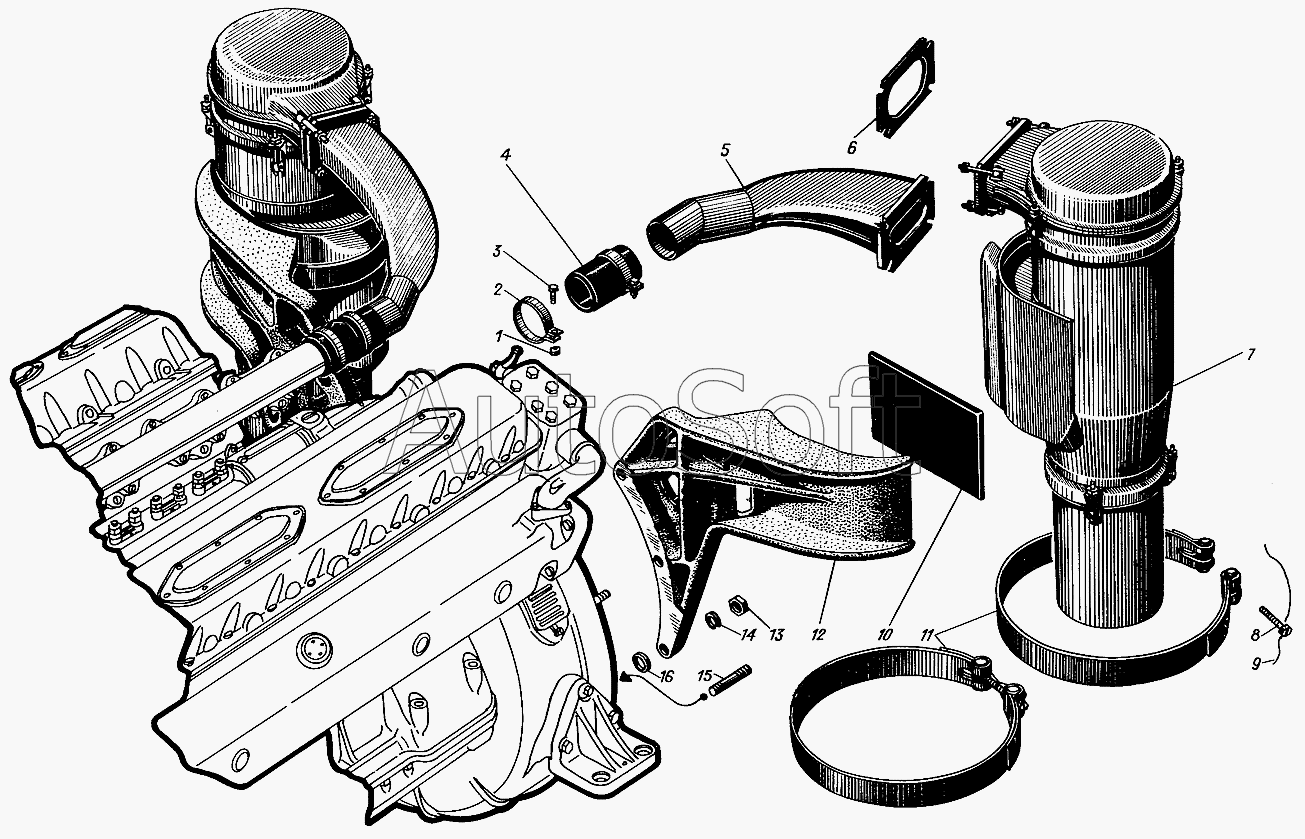

Каталог запасных частей к технике: Барнаултрансмаш Дизели Д12С1 (2009). Установка воздухоочистителей
1
2
3
4
5
5
6
7
7
8
9
10
11
12
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***2 | Гайка М8 | |
| 2 | 3***3 | Хомут | |
| 3 | 5***9 | Болт стяжной | |
| 4 | 3***1 | Шланг | |
| 5 | с***2 | Трубка всасывающая | |
| 5 | с***9 | Трубка всасывающая | |
| 6 | 3***3 | Прокладка | |
| 7 | 5***0 | Воздухоочиститель правый | |
| 7 | 5***0 | Воздухоочиститель левый | |
| 8 | 3***9 | Болт нажимной | |
| 9 | 3***2 | Проволока стопорная | |
| 10 | 5***А | Прокладка | |
| 11 | с***1 | Лента крепления воздухоочистителя | |
| 12 | 1***1 | Кронштейн воздухоочистителя левый | |
| 12 | 1***1 | Кронштейн воздухоочистителя правый | |
| 13 | 3***9 | Гайка М12 | |
| 14 | 5***1 | Шайба пружинная 12Н | |
| 15 | 5***8 | Шпилька М12х78 | |
| 16 | У***1 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
