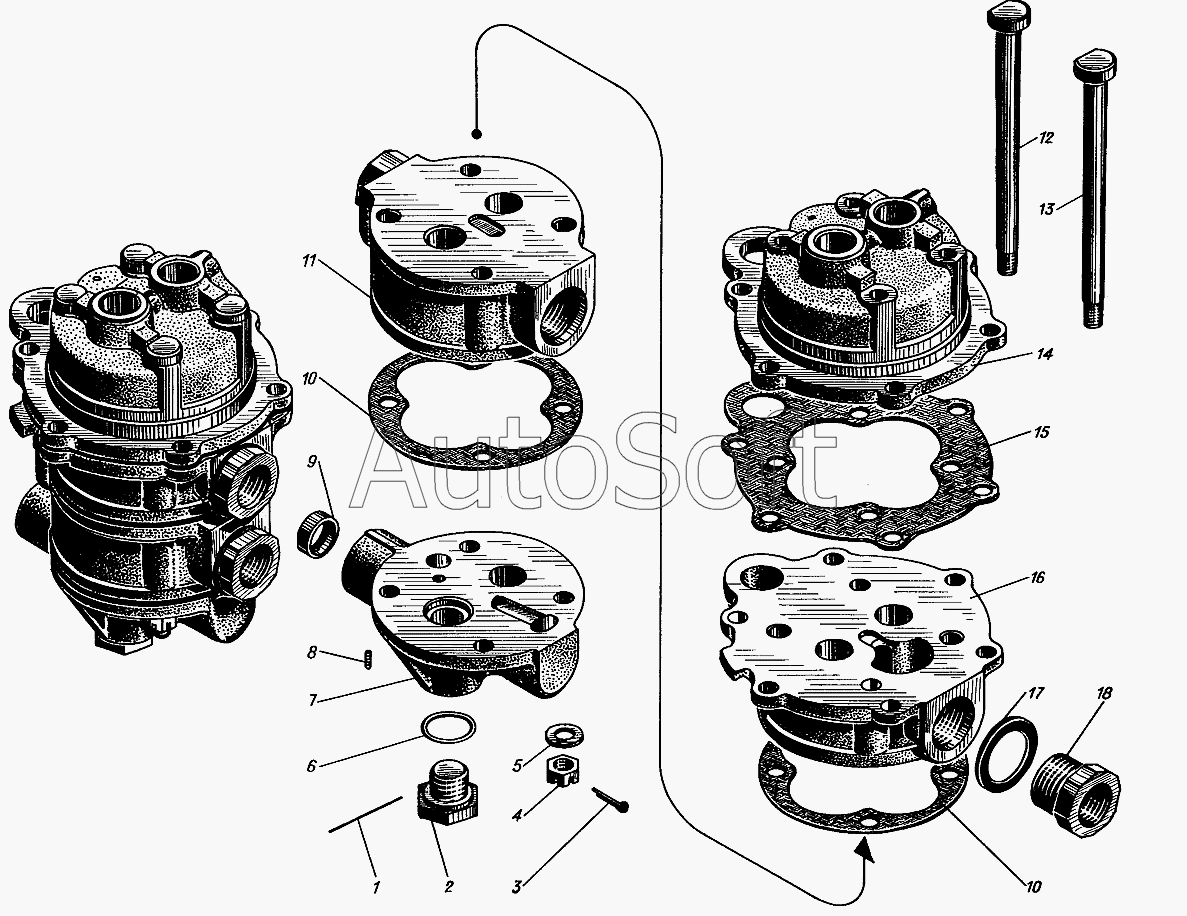

Каталог запасных частей к технике: Барнаултрансмаш Дизели Д12С1 (2009). Корпус масляного насоса
10
10
сб.512-05-3
18
17
16
15
14
13
12
11
1
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| сб.512-05-3 | с***3 | Корпус масляного насоса | |
| 1 | 3***2 | Проволока стопорная | |
| 2 | 3***2 | Заглушка | |
| 3 | 3***7 | Шплинт разводной 2х16 | |
| 4 | 3***2 | Гайка М10 | |
| 5 | 3***1 | Шайба чистая 10 | |
| 6 | 3***2 | Кольцо уплотнительное 20х26 | |
| 7 | 3***1 | Крышка нижняя | |
| 8 | 3***7 | Шуруп стопорный | |
| 9 | 3***6 | Седло редукционного клапана | |
| 10 | 3***7 | Прокладка | |
| 11 | 5***3 | Корпус | |
| 12 | 3***А | Болт стяжной | |
| 13 | 3***А | Болт призонный | |
| 14 | 3***8 | Крышка верхняя | |
| 15 | 3***8 | Прокладка | |
| 16 | 5***1 | Корпус | |
| 17 | 4***А | Прокладка | |
| 18 | 5***1 | Втулка |
