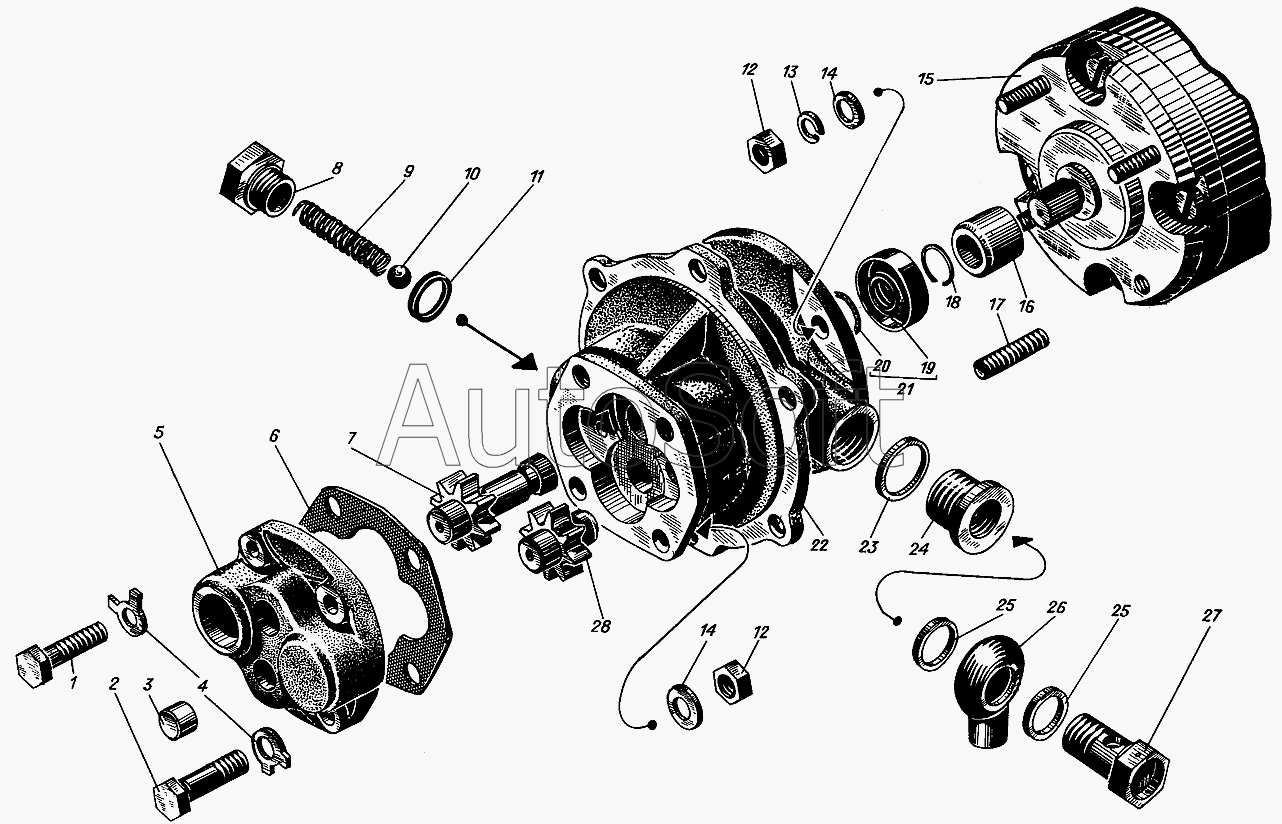

Каталог запасных частей к технике: Барнаултрансмаш Дизели Д12С1 (2009). Электромаслопрокачивающий насос
16
сб.У36-08-05-1
22
28
27
26
25
25
24
23
22
21
20
19
18
17
1
15
14
14
13
12
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| сб.У36-08-05-1 | с***1 | Насос электромаслопрокачивающий | |
| 1 | 3***3 | Болт М8х30 | |
| 2 | 3***2 | Болт призонный М8х35 | |
| 3 | 3***1 | Заглушка | |
| 4 | 3***1 | Шайба стопорная 8 | |
| 5 | с***7 | Крышка электромаслопрокачивающего насоса | |
| 6 | 3***А | Прокладка | |
| 7 | 3***8 | Шестерня ведущая | |
| 8 | 3***9 | Корпус перепускного клапана | |
| 9 | 3***0 | Пружина перепускного клапана | |
| 10 | 3***3 | Шарик 10мм | |
| 11 | 3***1 | Кольцо уплотнительное 16х22 | |
| 12 | 3***2 | Гайка М8 | |
| 13 | 3***4 | Шайба пружинная 8Т | |
| 14 | 3***1 | Шайба чистая 8 | |
| 15 | 3***5 | Электродвигатель МН-1 | |
| 16 | 4***1 | Втулка шлицевая | |
| 17 | 5***2 | Шпилька М8х35 | |
| 18 | 4***2 | Кольцо стопорное | |
| 19 | с***Б | Манжета | |
| 20 | 3***1 | Пружина | |
| 21 | с***7 | Манжета с пружиной | |
| 22 | с***2 | Корпус электромаслопрокачивающего насоса | |
| 22 | У***4 | Корпус электромаслопрокачивающего насоса | |
| 23 | 3***0 | Кольцо уплотнительное 24х30 | |
| 24 | 5***4 | Втулка | |
| 25 | 3***8 | Кольцо уплотнительное 18х24 | |
| 26 | 3***9 | Угольник поворотный | |
| 27 | 3***2 | Зажим | |
| 28 | 3***9 | Шестерня ведомая |
