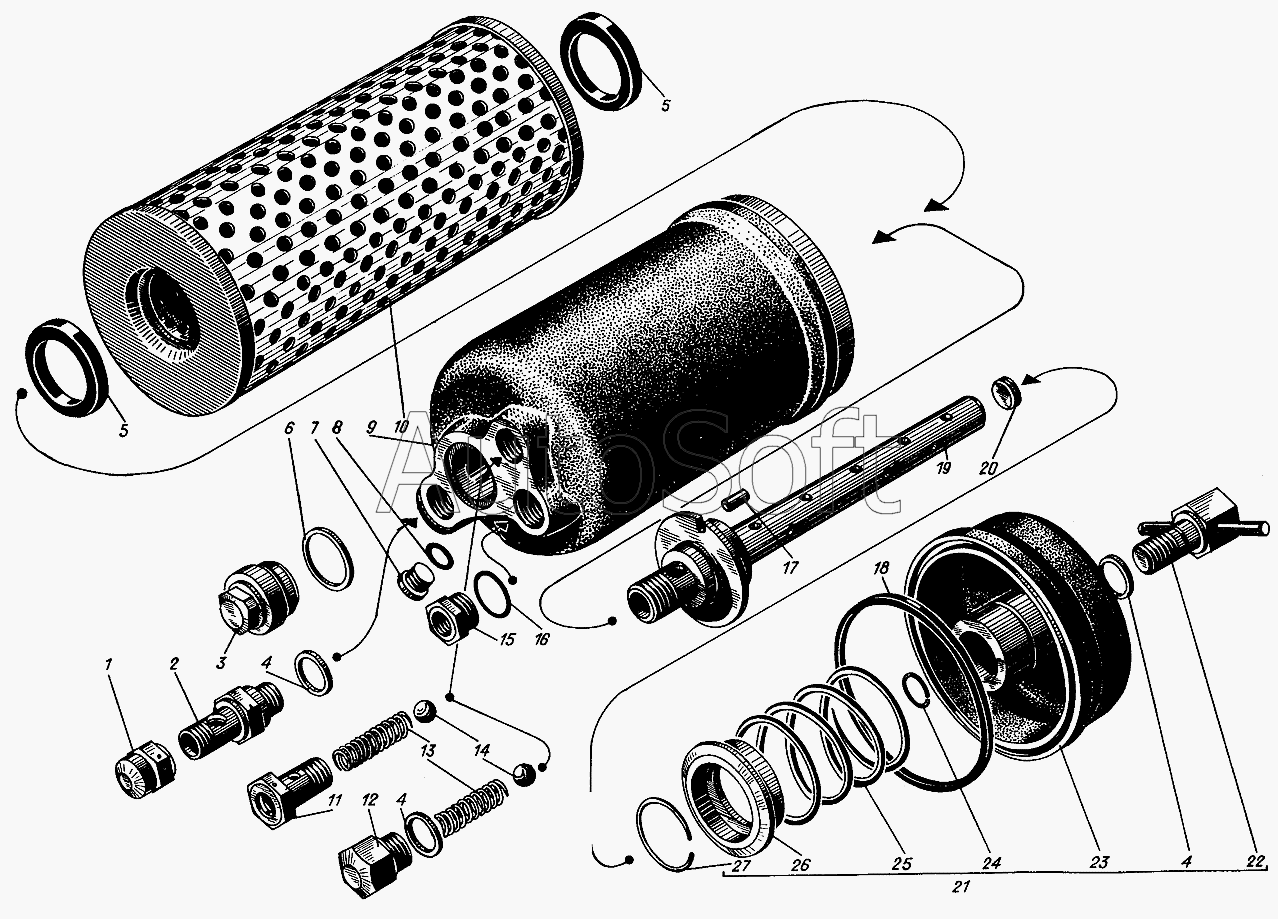

Каталог запасных частей к технике: Барнаултрансмаш Дизели Д12С1 (2009). Масляный фильтр (для дизелей, выпускаемых с 1977г.)
14
9
27
26
25
24
23
22
21
20
19
18
17
16
15
1
13
12
11
10
9
8
7
6
5
5
4
4
4
3
2
сб.513-00-15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| сб.513-00-15 | с***5 | Фильтр масляный "МАФ" | |
| 1 | 4***5 | Гайка глухая | |
| 2 | 5***7 | Штуцер | |
| 3 | 5***5 | Гайка | |
| 4 | 4***А | Прокладка | |
| 5 | Н***5 | Кольцо уплотнительное | |
| 6 | 4***8 | Прокладка | |
| 7 | 4***5 | Заглушка | |
| 8 | 3***8 | Кольцо уплотнительное 18х24 | |
| 9 | 5***5 | Корпус фильтра | |
| 9 | с***5 | Корпус фильтра в сборе | |
| 10 | с***5 | Элемент фильтрующий полнопоточный "Нарва 6-4" | |
| 11 | 5***3 | Зажим | |
| 12 | 4***2 | Корпус клапана | |
| 13 | 5***2 | Пружина | |
| 14 | 3***1 | Шарик 19,05мм | |
| 15 | 3***4 | Втулка | |
| 16 | 4***А | Прокладка | |
| 17 | 3***0 | Штифт цилиндрический 6х20 | |
| 18 | 5***5 | Кольцо под крышку | |
| 19 | с***5 | Стержень фильтра | |
| 20 | 4***9 | Заглушка | |
| 21 | с***5 | Крышка фильтра в сборе | |
| 22 | с***7 | Болт крышки | |
| 23 | 5***5 | Крышка фильтра | |
| 24 | 4***1 | Кольцо стопорное | |
| 25 | 3***3 | Пружина | |
| 26 | 5***5 | Втулка | |
| 27 | 5***5 | Кольцо стопорное |
