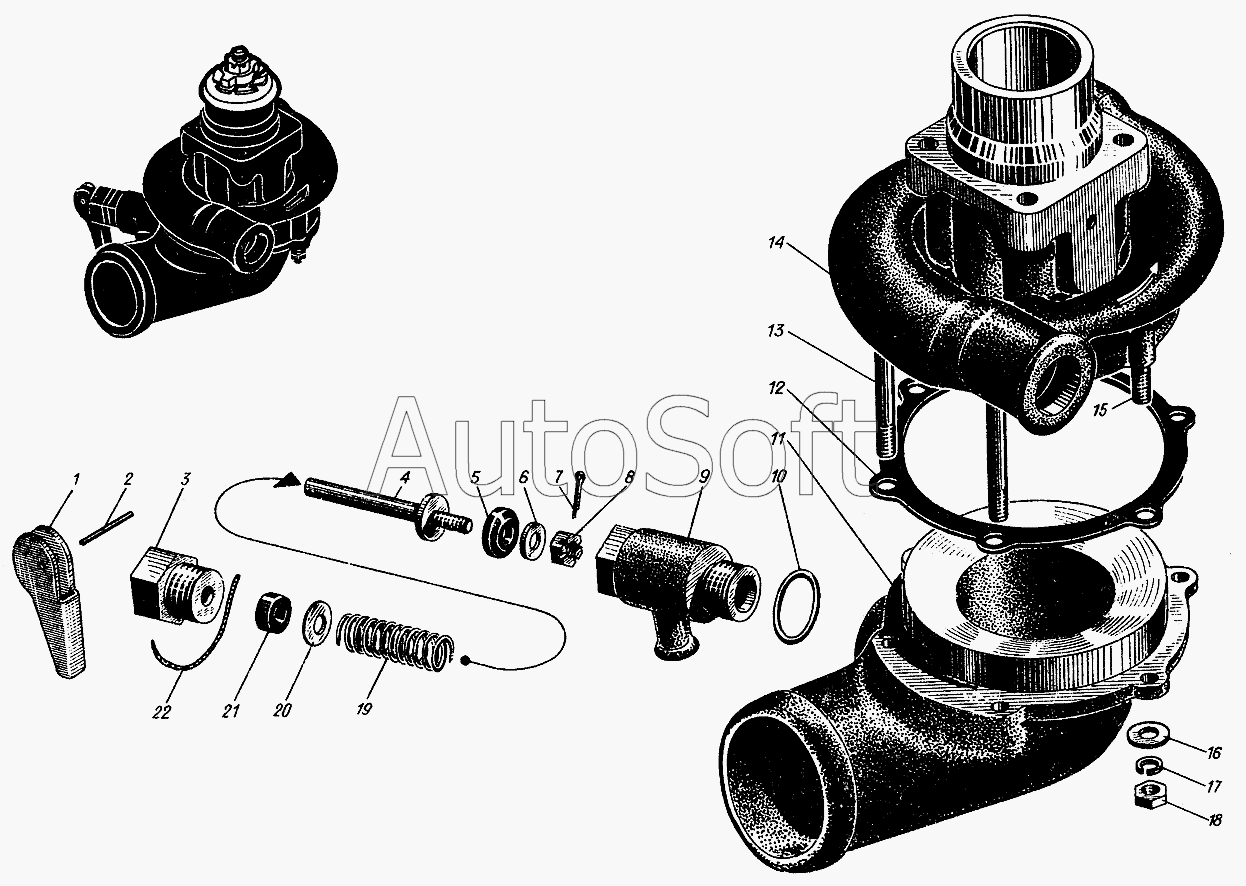

Каталог запасных частей к технике: Барнаултрансмаш Дизели Д12С1 (2009). Корпус водяного насоса и сливной краник
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***0 | Кулачок | |
| 2 | 5***1 | Проволока стопорная | |
| 3 | 5***1 | Гайка нажимная | |
| 4 | с***6 | Стержень крана | |
| 5 | 3***2 | Клапан | |
| 6 | 5***7 | Шайба | |
| 7 | 3***0 | Шплинт разводной 1,5х16 | |
| 8 | 3***8 | Гайка М6 | |
| 9 | 5***8 | Корпус краника | |
| 10 | 3***5 | Кольцо уплотнительное 27х35 | |
| 11 | 1***5 | Раструб водяного насоса | |
| 12 | 3***6 | Прокладка | |
| 13 | 5***3 | Шпилька М6х80 | |
| 14 | 3***5 | Корпус водяного насоса | |
| 14 | с***А | Корпус водяного насоса | |
| 15 | 5***1 | Шпилька М6х26 | |
| 16 | 3***1 | Шайба чистая 6 | |
| 17 | 3***3 | Шайба пружинная 6Т | |
| 18 | 3***6 | Гайка М6 | |
| 19 | 3***2 | Пружина | |
| 20 | 5***6 | Шайба | |
| 21 | 3***2 | Кольцо уплотнительное | |
| 22 | 3***5 | Подмотка |
