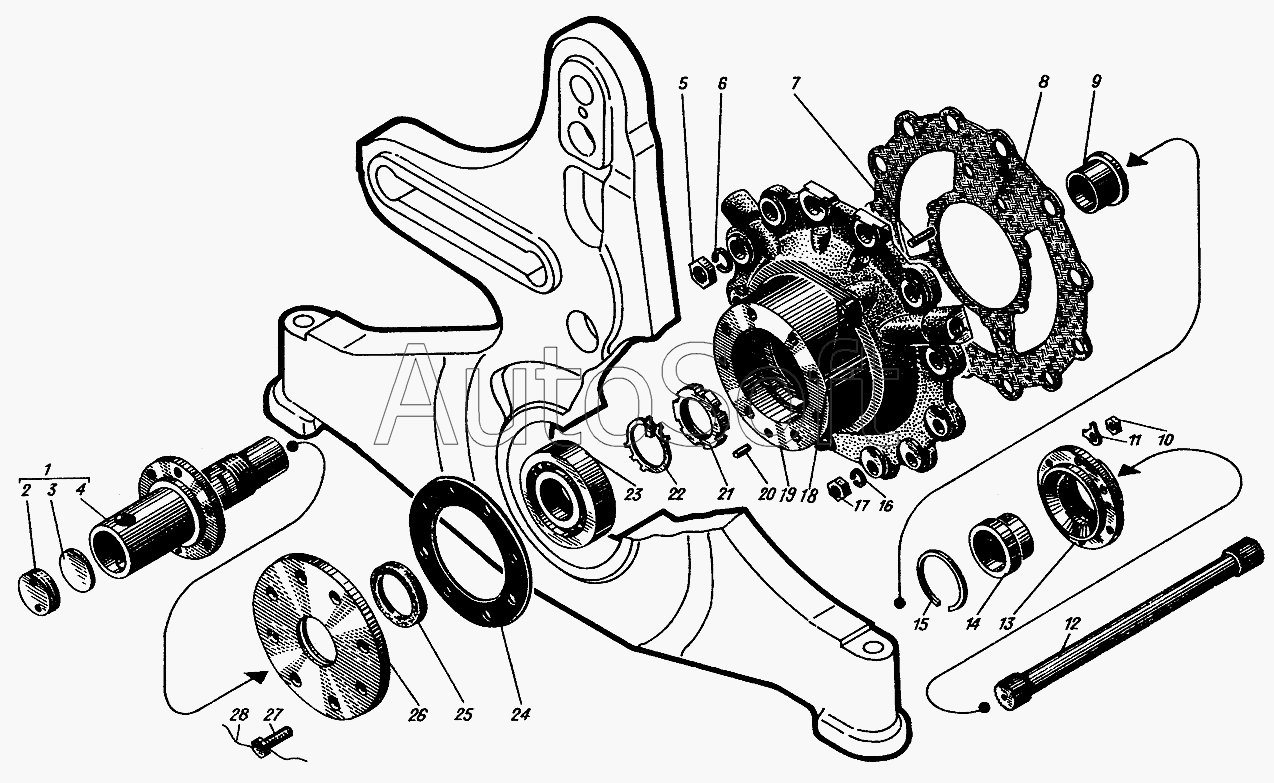

Каталог запасных частей к технике: Барнаултрансмаш Дизели Д12С1 (2009). Корпус привода вентилятора
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
1
сб.1214-01-5
сб.1214-08
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| сб.1214-01-5 | с***5 | Корпус привода вентилятора | |
| сб.1214-08 | с***8 | Корпус привода вентилятора в сборе | |
| 1 | с***7 | Валик привода вентилятора | |
| 1 | с***4 | Валик привода вентилятора в сборе | |
| 2 | 3***2 | Заглушка | |
| 3 | 3***3 | Прокладка | |
| 4 | 5***1 | Валик привода вентилятора | |
| 5 | 5***3 | Гайка М14 | |
| 6 | 3***8 | Шайба пружинная 14Н | |
| 7 | 5***1 | Шпилька М6х26 | |
| 8 | 5***6 | Прокладка | |
| 9 | 5***3 | Втулка | |
| 10 | 3***6 | Гайка М6 | |
| 11 | 3***1 | Шайба стопорная 7 | |
| 12 | 5***5 | Рессора | |
| 13 | 3***4 | Гильза | |
| 14 | 5***7 | Втулка | |
| 15 | 3***1 | Замок | |
| 16 | 3***6 | Шайба пружинная 10Т | |
| 17 | 3***0 | Гайка М10 | |
| 18 | 5***4 | Штифт цилиндрический 12х30 | |
| 19 | 1***2 | Опора передняя | |
| 20 | 3***1 | Штифт цилиндрический 5х24 | |
| 21 | 5***2 | Гайка | |
| 22 | 5***1 | Шайба пластинчатая замковая | |
| 23 | 5***0 | Шарикоподшипник №309К | |
| 24 | 5***7 | Прокладка | |
| 25 | 5***8 | Кольцо уплотнительное | |
| 26 | 5***9 | Корпус сальника | |
| 27 | 5***4 | Болт М10х30 | |
| 28 | 3***2 | Проволока стопорная |
