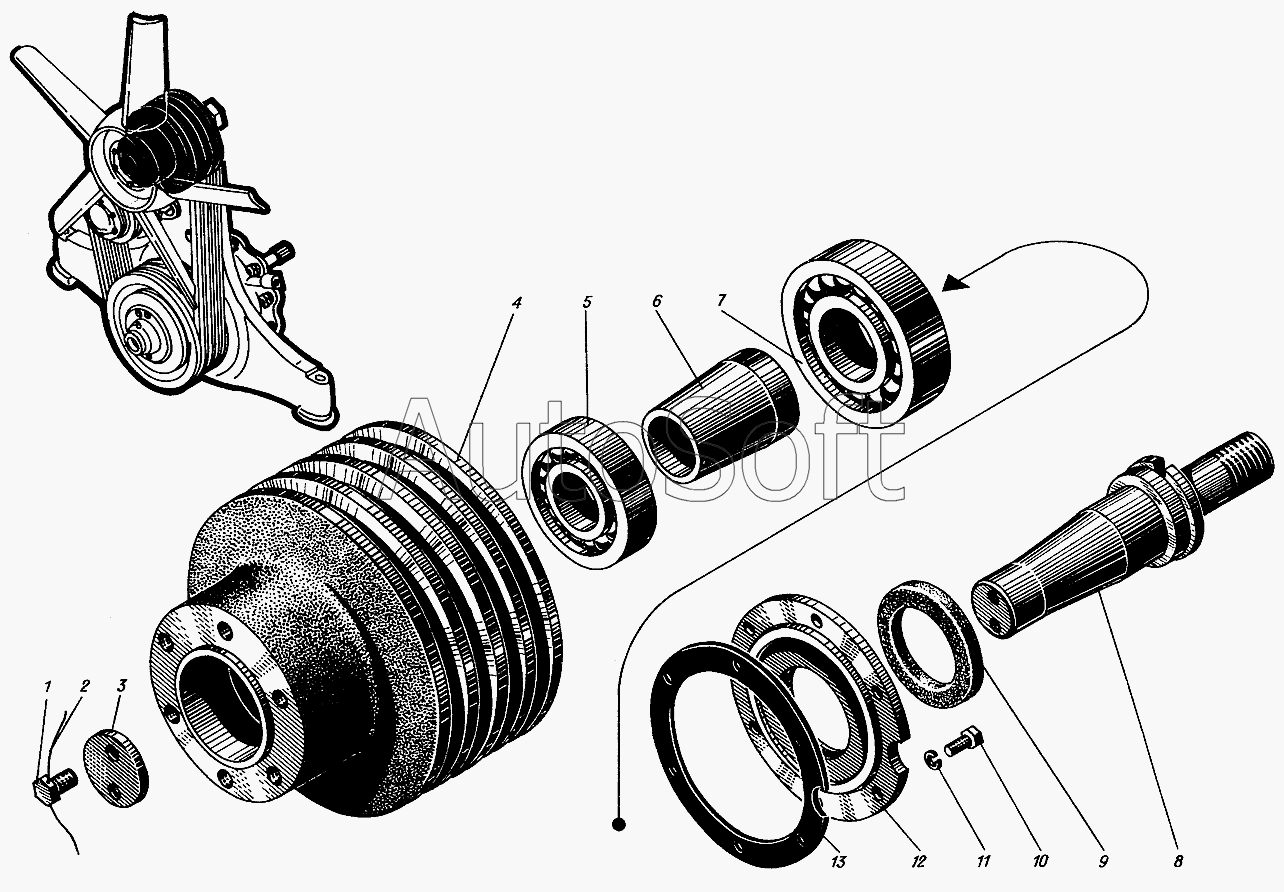

Каталог запасных частей к технике: Барнаултрансмаш Дизели Д12С1 (2009). Шкив вентилятора
1
2
3
4
5
6
7
8
9
10
11
12
13
сб.1214-05
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| сб.1214-05 | с***5 | Шкив вентилятора | |
| 1 | 5***3 | Болт М8х12 | |
| 2 | 3***2 | Проволока стопорная | |
| 3 | 1***1 | Шайба | |
| 4 | 1***8 | Шкив вентилятора | |
| 5 | 5***1 | Шарикоподшипник №307 | |
| 6 | 1***А | Трубка распорная | |
| 7 | 5***0 | Шарикоподшипник №309К | |
| 8 | 1***5 | Валик вентилятора | |
| 9 | 5***8 | Кольцо уплотнительное | |
| 10 | 3***А | Болт М6х14 | |
| 11 | 3***3 | Шайба пружинная 6Т | |
| 12 | 1***7 | Корпус сальника | |
| 13 | 1***9 | Прокладка |
