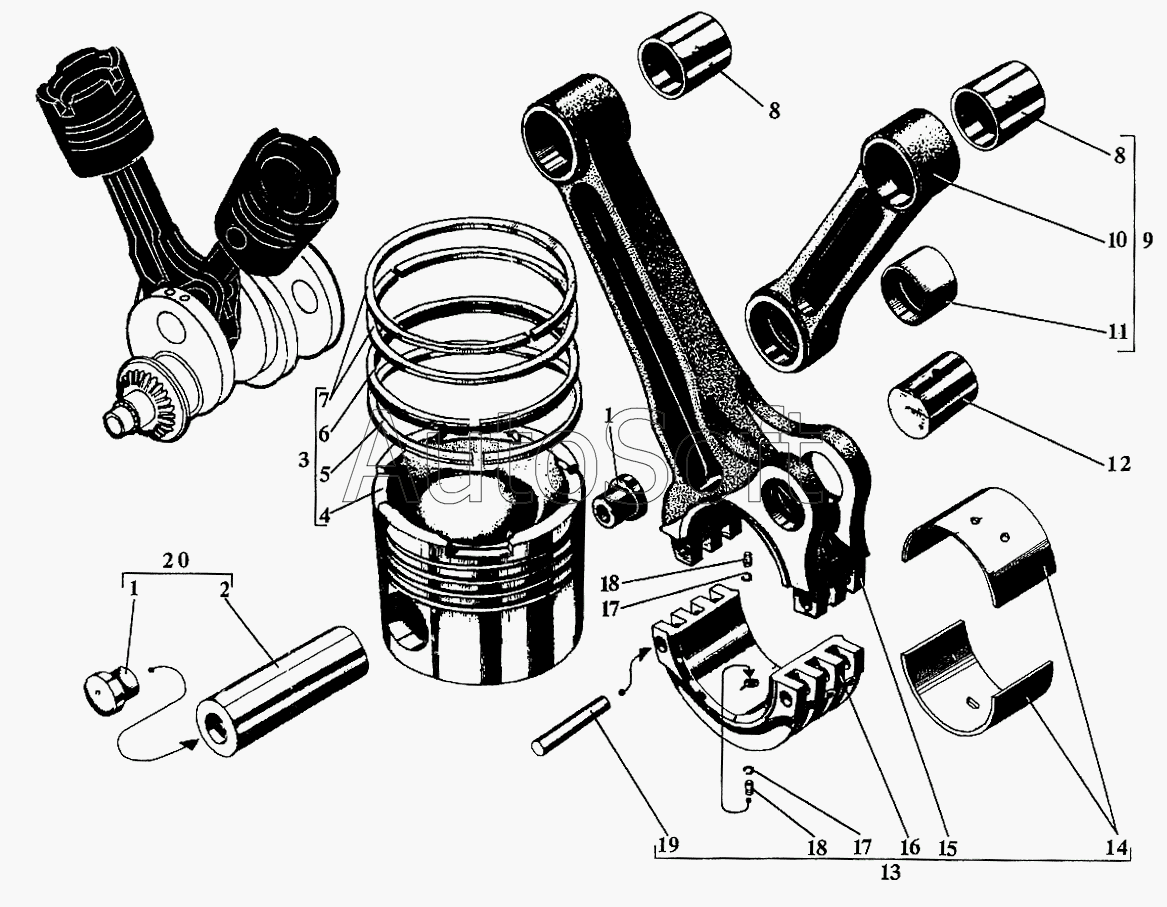

Каталог запасных частей к технике: Барнаултрансмаш Дизели Д12С2 (2009). Шатун и поршень
11
20
19
18
18
17
17
16
15
14
13
12
11
1
1
10
9
8
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***1 | Заглушка поршневого пальца | |
| 2 | 3***2 | Палец поршневой | |
| 3 | с***9 | Поршень с комплектом колец | |
| 4 | 5***2 | Поршень | |
| 5 | 5***6 | Кольцо поршневое маслосбрасывающее | |
| 6 | с***6 | Кольцо поршневое маслосбрасывающее | |
| 7 | 2***1 | Кольцо поршневое уплотнительное | |
| 8 | 5***3 | Втулка верхней головки шатуна | |
| 9 | с***1 | Шатун прицепной | |
| 10 | 1***1 | Шатун прицепной | |
| 11 | 1***0 | Втулка нижней головки шатуна | |
| 11 | 1***1 | Втулка нижней головки шатуна | |
| 12 | 1***1 | Палец прицепного шатуна | |
| 13 | с***1 | Шатун главный | |
| 14 | с***6 | Вкладыш верхний и нижний | |
| 15 | 1***1 | Шатун главный | |
| 16 | 5***2 | Крышка шатуна | |
| 17 | 3***4 | Кольцо стопорное | |
| 18 | 3***2 | Штифт | |
| 19 | 1***0 | Штифт конический | |
| 20 | с***Р | Поршневой палец с заглушками |
