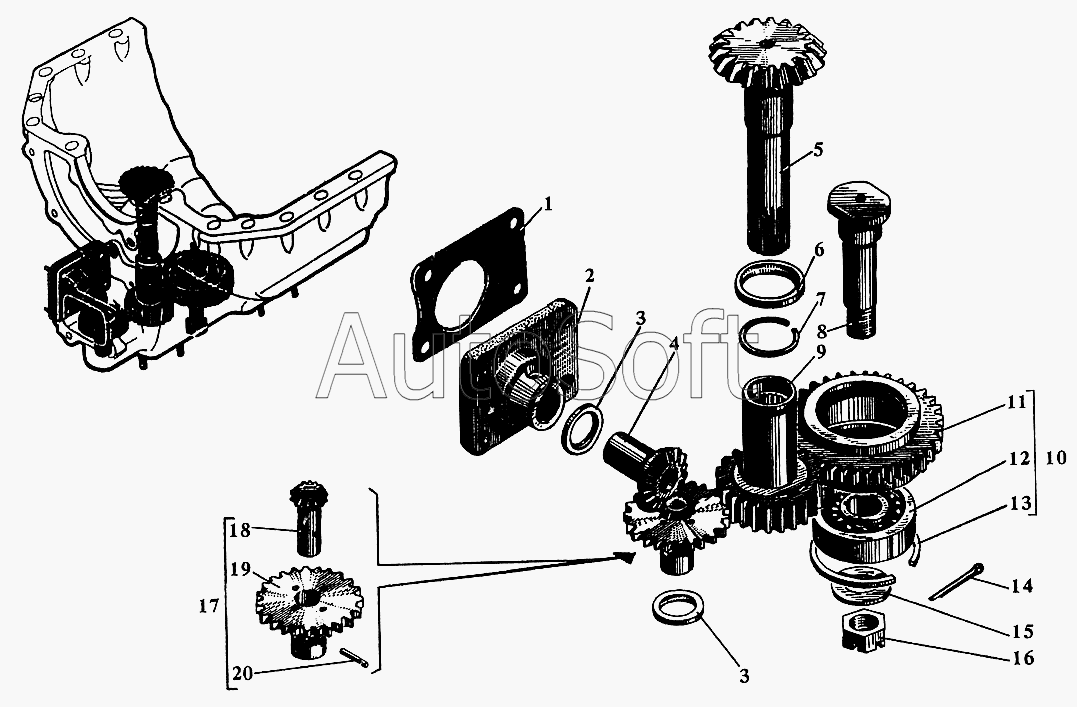

Каталог запасных частей к технике: Барнаултрансмаш Дизели Д12С2 (2009). Передача к агрегатам
1
2
3
3
4
5
6
7
8
9
10
11
12
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***1 | Прокладка | |
| 2 | 3***3 | Подшипник горизонтальной шестерни привода топлива | |
| 3 | 3***4 | Кольцо установочное | |
| 4 | 3***1 | Шестерня привода топливоподкачивающего насоса горизонтальная | |
| 5 | 5***5 | Валик вертикальный | |
| 6 | 3***2 | Кольцо установочное | |
| 7 | 3***8 | Кольцо упорное | |
| 8 | 3***3 | Палец передачи к масленому насосу | |
| 9 | 5***3 | Шестерня нижнего вертикального валика | |
| 10 | с***6 | Передача к масляному насосу | |
| 11 | 3***6 | Шестерня привода масляного насоса | |
| 12 | 3***1 | Шарикоподшипник №60-305 | |
| 12 | 6***5 | Шарикоподшипник | |
| 13 | 3***2 | Замок | |
| 14 | 3***8 | Шплинт разводной 4х36 | |
| 15 | 3***0 | Шайба | |
| 16 | 3***1 | Гайка М16 | |
| 17 | с***2 | Шестерня привода топливоподкачивающего насоса вертикальная | |
| 18 | 3***1 | Шестерня привода топливоподкачивающего насоса вертикальная коническая | |
| 19 | 3***1 | Шестерня привода топливоподкачивающего насоса вертикальная | |
| 20 | 3***3 | Штифт конический 4х26 |
