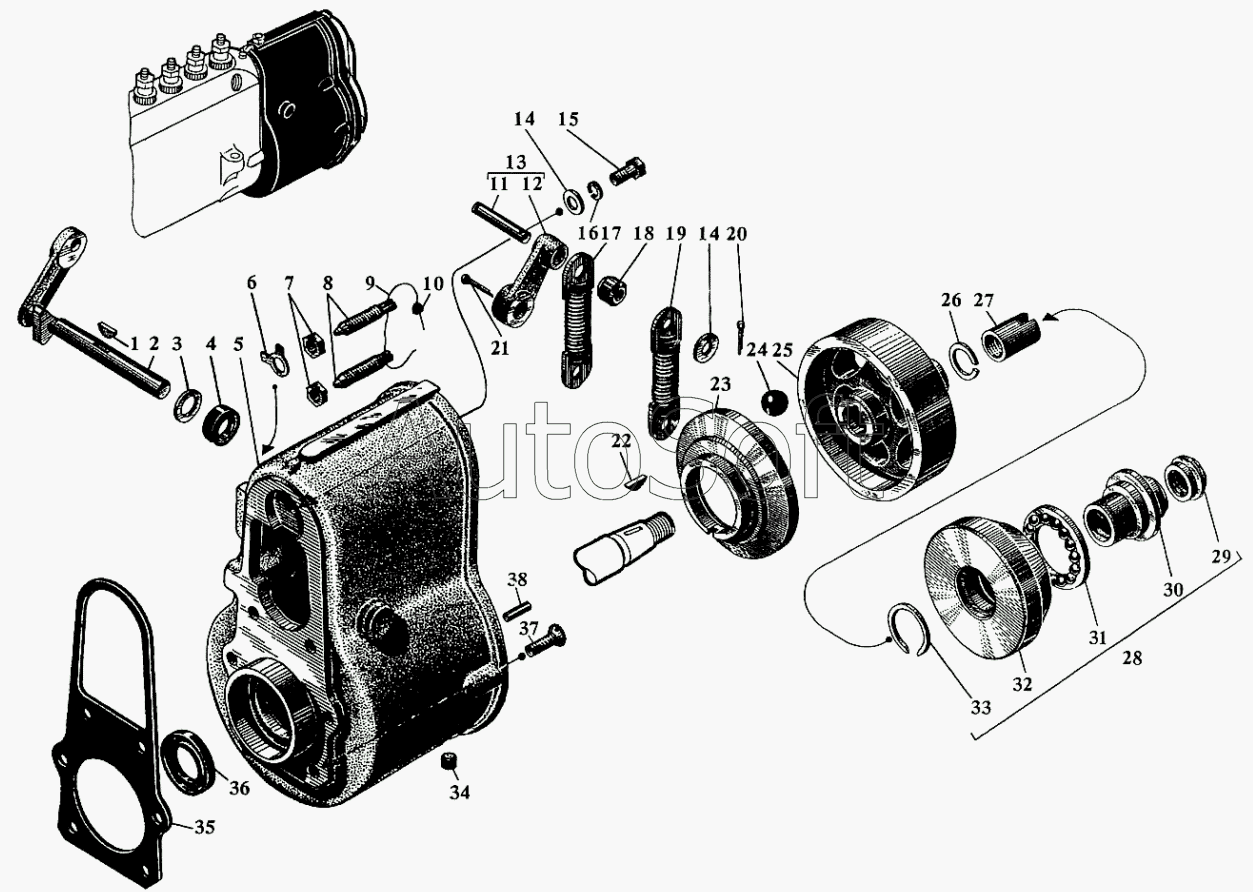

Каталог запасных частей к технике: Барнаултрансмаш Дизели Д12С2 (2009). Регулятор
30
21
22
23
24
25
26
27
28
29
20
31
31
32
33
34
35
36
37
38
11
2
3
4
5
6
7
8
9
10
1
12
13
14
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***4 | Шпонка сегментная | |
| 2 | 5***5 | Валик с рычагом | |
| 3 | 3***1 | Шайба | |
| 4 | с***8 | Манжета с пружиной | |
| 5 | с***1 | Корпус регулятора | |
| 6 | 3***1 | Шайба стопорная 8 | |
| 7 | 3***2 | Гайка М8 | |
| 8 | 3***9 | Винт ограничителя | |
| 9 | 3***2 | Проволока стопорная | |
| 10 | 3***1 | Пломба | |
| 11 | 5***1 | Палец рычага пружин | |
| 12 | 5***0 | Рычаг пружин | |
| 13 | с***1 | Рычаг | |
| 14 | 3***1 | Шайба чистая 6 | |
| 15 | 3***4 | Болт М6х20 | |
| 16 | 3***3 | Шайба пружинная 6Т | |
| 17 | с***6 | Пружина регулятора | |
| 18 | 5***4 | Втулка дистанционная | |
| 19 | с***2 | Пружина регулятора | |
| 20 | 3***7 | Шплинт разводной 2х12 | |
| 21 | 3***2 | Шплинт разводной 2х20 | |
| 22 | 3***8 | Шпонка сегментная | |
| 23 | 5***0 | Тарелка регулятора | |
| 24 | 3***4 | Шарик 25,4мм | |
| 25 | 5***2 | Крестовина регулятора | |
| 26 | 3***8 | Шайба пружинная 14Н | |
| 27 | 3***7 | Гайка | |
| 28 | с***1 | Втулка с диском в сборе | |
| 29 | 5***5 | Упор рычага | |
| 30 | 5***6 | Втулка | |
| 31 | 3***9 | Подшипник | |
| 31 | 3***1 | Подшипник №308109 | |
| 32 | 5***3 | Диск упора | |
| 33 | 3***4 | Кольцо стопорное | |
| 34 | 5***2 | Винт стопорный М8х8 | |
| 35 | 3***1 | Прокладка | |
| 36 | с***2 | Манжета | |
| 37 | 3***4 | Винт стяжной | |
| 38 | 5***8 | Штифт |
