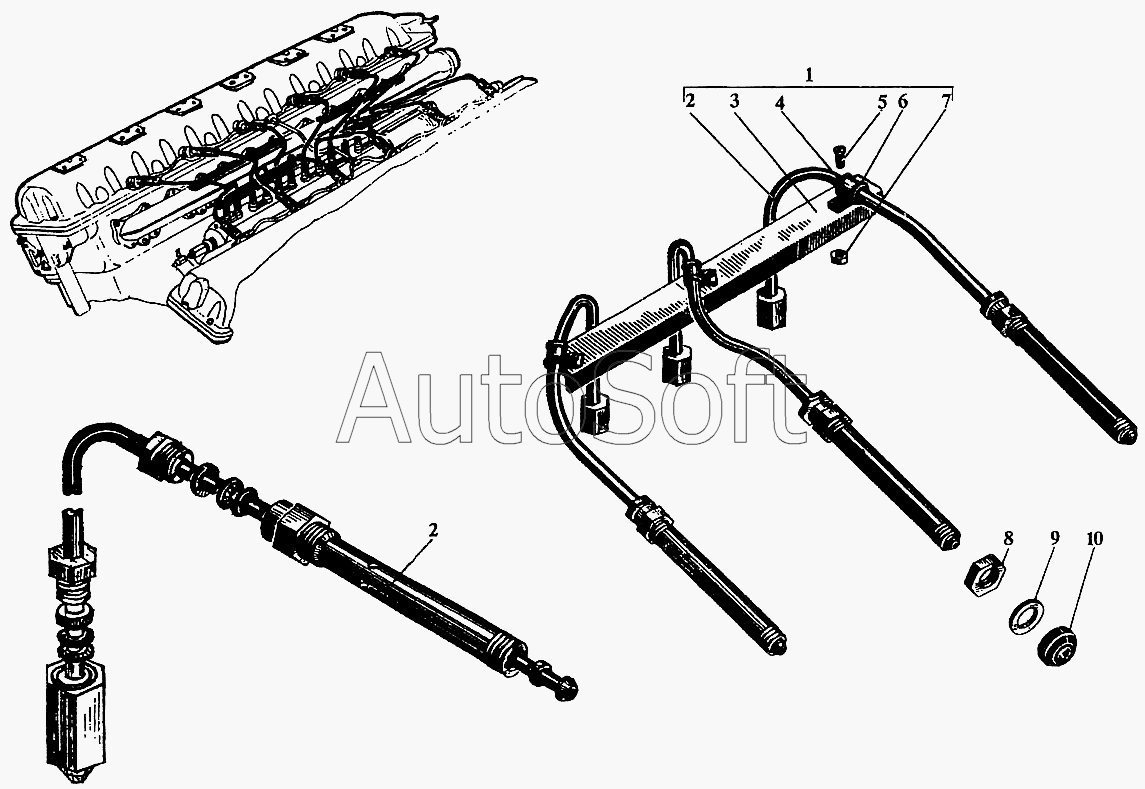

Каталог запасных частей к технике: Барнаултрансмаш Дизели Д12С2 (2009). Топливный трубопровод высокого давления
1
1
1
1
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
3
4
5
6
7
8
9
10
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | с***8 | Трубки нагнетательные (комплект трубок 1-го, 2-го и 3-го цилиндров левого блока) | |
| 1 | с***8 | Трубки нагнетательные (комплект трубок 1-го, 2-го и 3-го цилиндров правого блока) | |
| 1 | с***8 | Трубки нагнетательные (комплект трубок 4-го, 5-го и 6-го цилиндров левого блока) | |
| 1 | с***8 | Трубки нагнетательные (комплект трубок 4-го, 5-го и 6-го цилиндров правого блока) | |
| 2 | с***8 | Трубка нагнетательная 1-го цилиндра левого блока | |
| 2 | с***1 | Трубка нагнетательная 1-го цилиндра правого блока | |
| 2 | с***2 | Трубка нагнетательная 2-го цилиндра левого блока | |
| 2 | с***3 | Трубка нагнетательная 2-го цилиндра правого блока | |
| 2 | с***4 | Трубка нагнетательная 3-го цилиндра левого блока | |
| 2 | с***5 | Трубка нагнетательная 3-го цилиндра правого блока | |
| 2 | с***6 | Трубка нагнетательная 4-го цилиндра левого блока | |
| 2 | с***7 | Трубка нагнетательная 4-го цилиндра правого блока | |
| 2 | с***8 | Трубка нагнетательная 5-го цилиндра левого блока | |
| 2 | с***9 | Трубка нагнетательная 5-го цилиндра правого блока | |
| 2 | с***0 | Трубка нагнетательная 6-го цилиндра левого блока | |
| 2 | с***1 | Трубка нагнетательная 6-го цилиндра правого блока | |
| 3 | 2***2 | Уголок крепления труб | |
| 4 | 5***0 | Хомут | |
| 5 | 3***2 | Винт М5х12 | |
| 6 | 4***2 | Прокладка | |
| 7 | 3***3 | Гайка М5 | |
| 8 | 3***4 | Гайка М18 | |
| 9 | 3***1 | Шайба | |
| 10 | 5***А | Кольцо уплотнительное |
