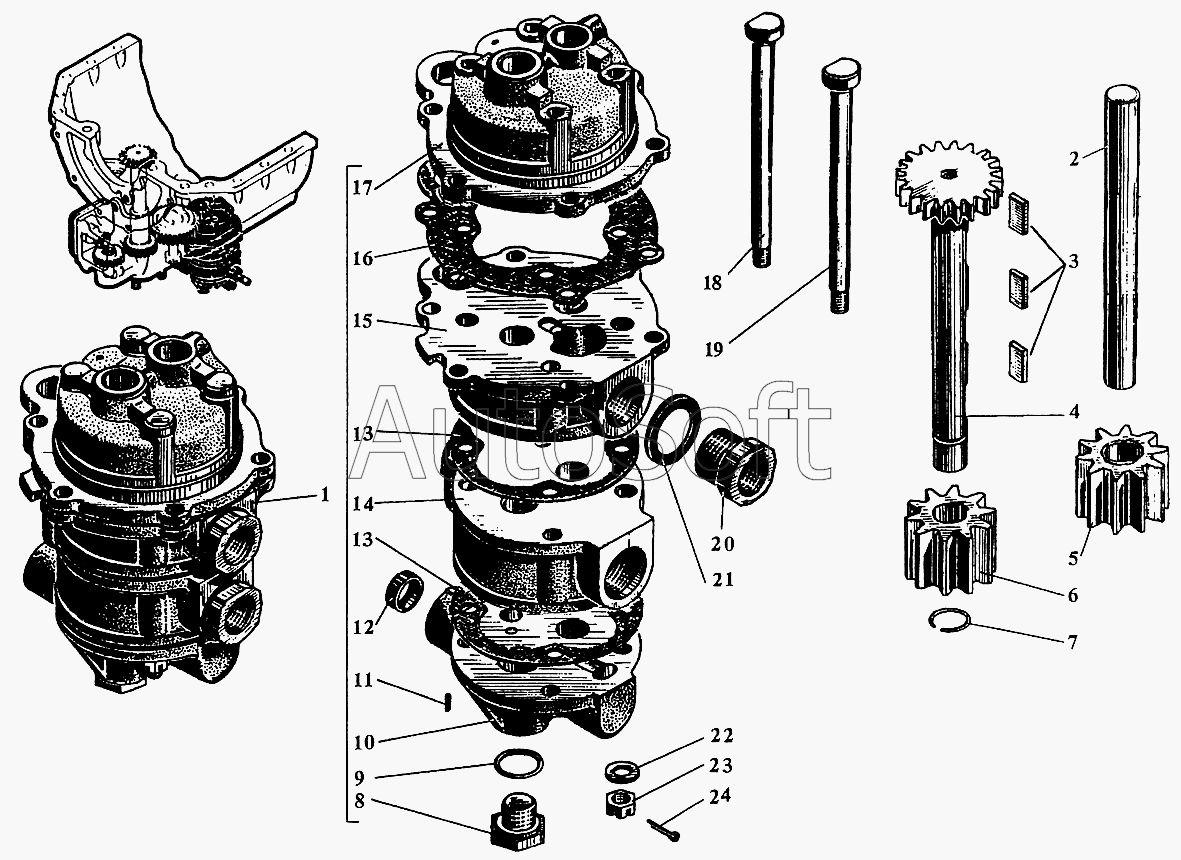

Каталог запасных частей к технике: Барнаултрансмаш Дизели Д12С2 (2009). Детали масляного насоса
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | с***3 | Корпус масляного насоса | |
| 2 | 3***2 | Ось ведомых шестерен | |
| 3 | 3***1 | Шпонка | |
| 4 | 3***2 | Валик ведущий | |
| 5 | с***Б | Шестерня ведомая | |
| 6 | 3***5 | Шестерня ведущая | |
| 7 | 3***9 | Кольцо упорное | |
| 8 | 3***2 | Заглушка | |
| 9 | 3***2 | Кольцо уплотнительное 20х26 | |
| 10 | 3***1 | Крышка нижняя | |
| 11 | 3***7 | Шуруп стопорный | |
| 12 | 3***6 | Седло редукционного клапана | |
| 13 | 3***7 | Прокладка | |
| 14 | 5***3 | Корпус | |
| 15 | 5***1 | Корпус | |
| 16 | 3***8 | Прокладка | |
| 17 | 3***8 | Крышка верхняя | |
| 18 | 3***А | Болт призонный | |
| 19 | 3***А | Болт стяжной | |
| 20 | 5***1 | Втулка | |
| 21 | 4***А | Прокладка | |
| 22 | 3***1 | Шайба чистая 10 | |
| 23 | 3***2 | Гайка М10 | |
| 24 | 3***7 | Шплинт разводной 2х16 |
