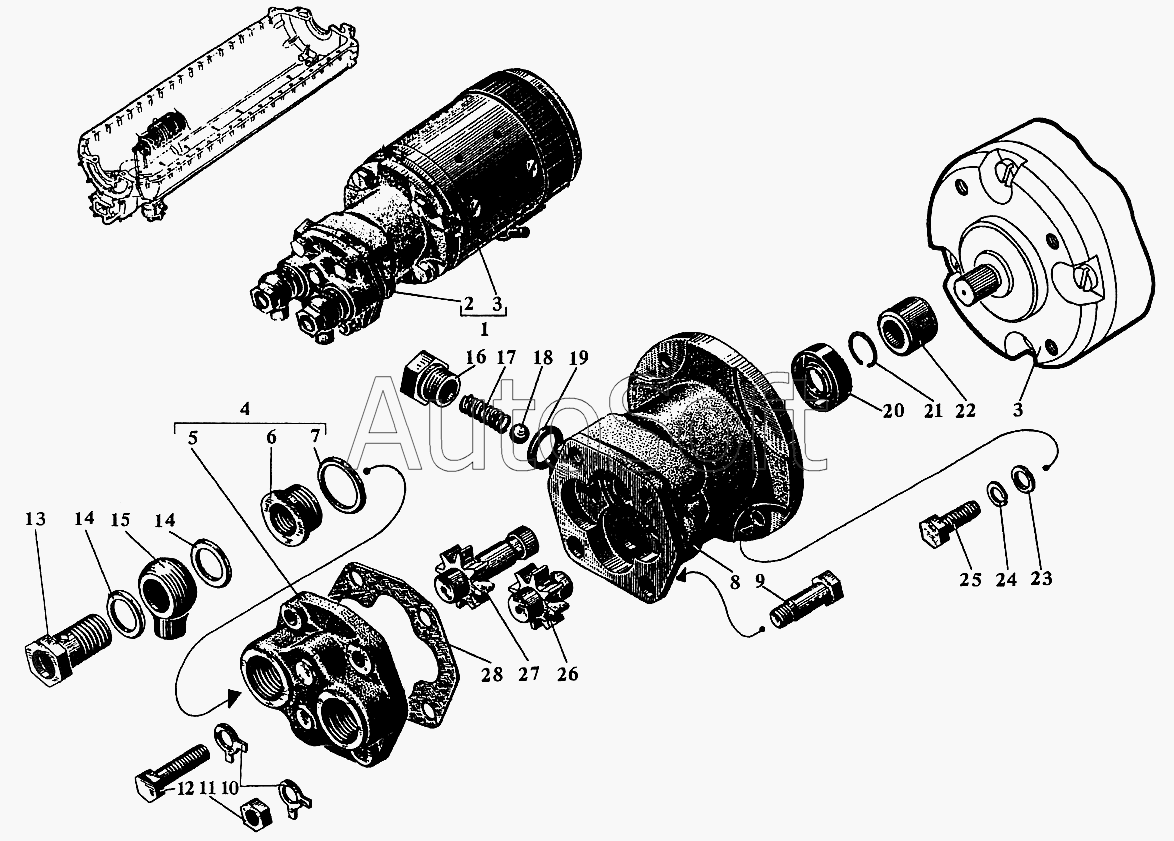

Каталог запасных частей к технике: Барнаултрансмаш Дизели Д12С2 (2009). Насос электромаслопрокачивающий
1
2
3
3
4
5
6
7
8
9
10
11
12
13
14
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
8
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | с***1 | Насос электромаслоподкачивающий | |
| 2 | с***2 | Насос маслоподкачивающий | |
| 3 | 3***5 | Электродвигатель МН-1 | |
| 4 | с***2 | Крышка | |
| 5 | 5***3 | Крышка электромаслопрокачивающего насоса | |
| 6 | 5***4 | Втулка | |
| 7 | 3***0 | Кольцо уплотнительное 24х30 | |
| 8 | 5***2 | Корпус электромаслопрокачивающего насоса | |
| 8 | с***1 | Корпус электромаслопрокачивающего насоса | |
| 9 | 3***2 | Болт призонный М8х35 | |
| 10 | 3***1 | Шайба стопорная 8 | |
| 11 | 3***2 | Гайка М8 | |
| 12 | 3***3 | Болт М8х30 | |
| 13 | 3***2 | Зажим | |
| 14 | 3***8 | Кольцо уплотнительное 18х24 | |
| 15 | 3***9 | Угольник поворотный | |
| 16 | 3***9 | Корпус перепускного клапана | |
| 17 | 3***0 | Пружина перепускного клапана | |
| 18 | Б***Ч | Подшипник | |
| 19 | 3***1 | Кольцо уплотнительное 16х22 | |
| 20 | с***7 | Манжета с пружиной | |
| 21 | 4***2 | Кольцо стопорное | |
| 22 | 4***1 | Втулка шлицевая | |
| 23 | 3***1 | Шайба чистая 8 | |
| 24 | 3***4 | Шайба пружинная 8Т | |
| 25 | 5***7 | Болт М8х22 | |
| 26 | 3***9 | Шестерня ведомая | |
| 27 | 3***8 | Шестерня ведущая | |
| 28 | 3***А | Прокладка |
