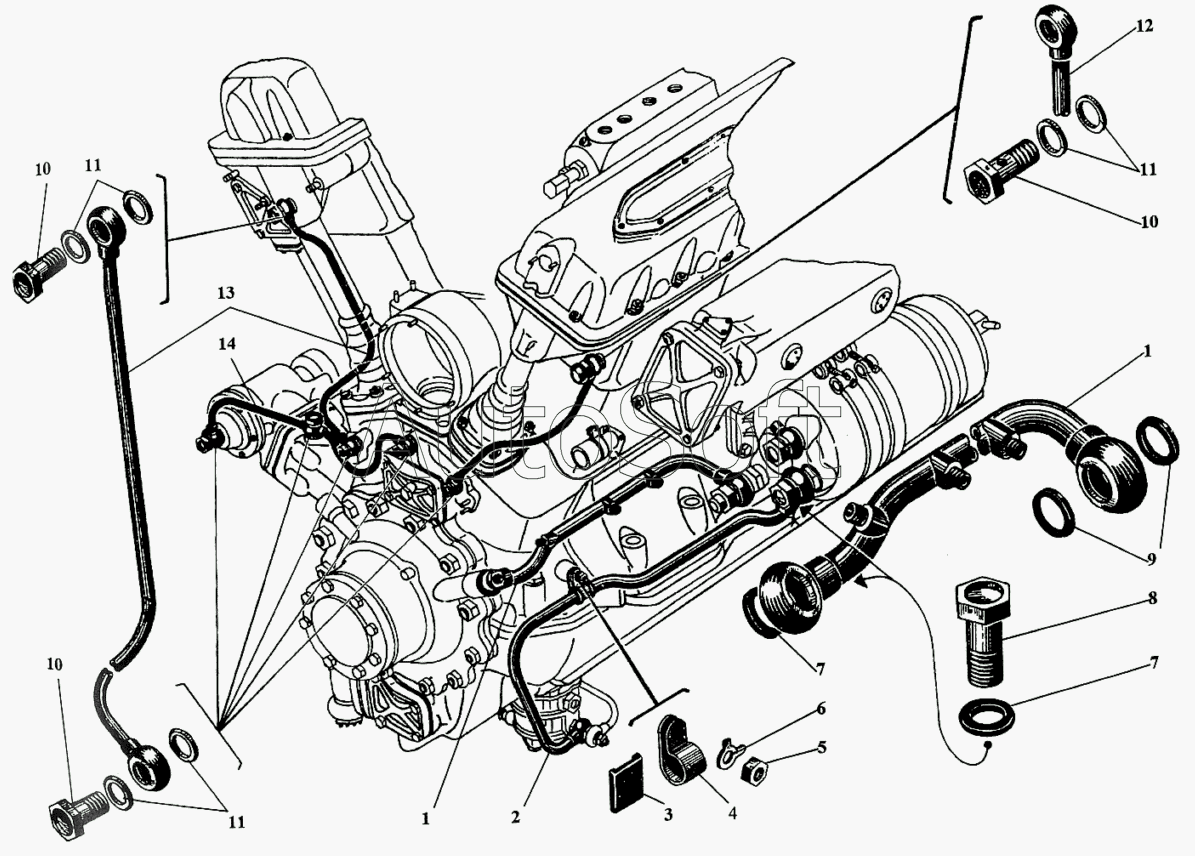

Каталог запасных частей к технике: Барнаултрансмаш Дизели Д12С2 (2009). Трубопровод масляный
1
1
2
3
4
5
6
7
7
8
9
10
10
10
11
11
11
12
13
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | с***6 | Труба от фильтра к картеру | |
| 2 | с***1 | Труба от масляного насоса к фильтру | |
| 3 | 4***3 | Прокладка | |
| 4 | 3***6 | Хомут подвесной | |
| 5 | 3***2 | Гайка М8 | |
| 6 | 3***1 | Шайба стопорная 8 | |
| 7 | 2***Б | Кольцо уплотнительное | |
| 8 | 3***1 | Зажим | |
| 9 | 4***А | Прокладка | |
| 10 | 3***7 | Зажим | |
| 11 | 3***6 | Кольцо уплотнительное 12х16 | |
| 12 | с***2 | Трубка подвода масла к распредвалам правая | |
| 13 | с***1 | Трубка подвода масла к распредвалам левая | |
| 14 | с***6 | Трубка подвода масла к приводу генератора |
