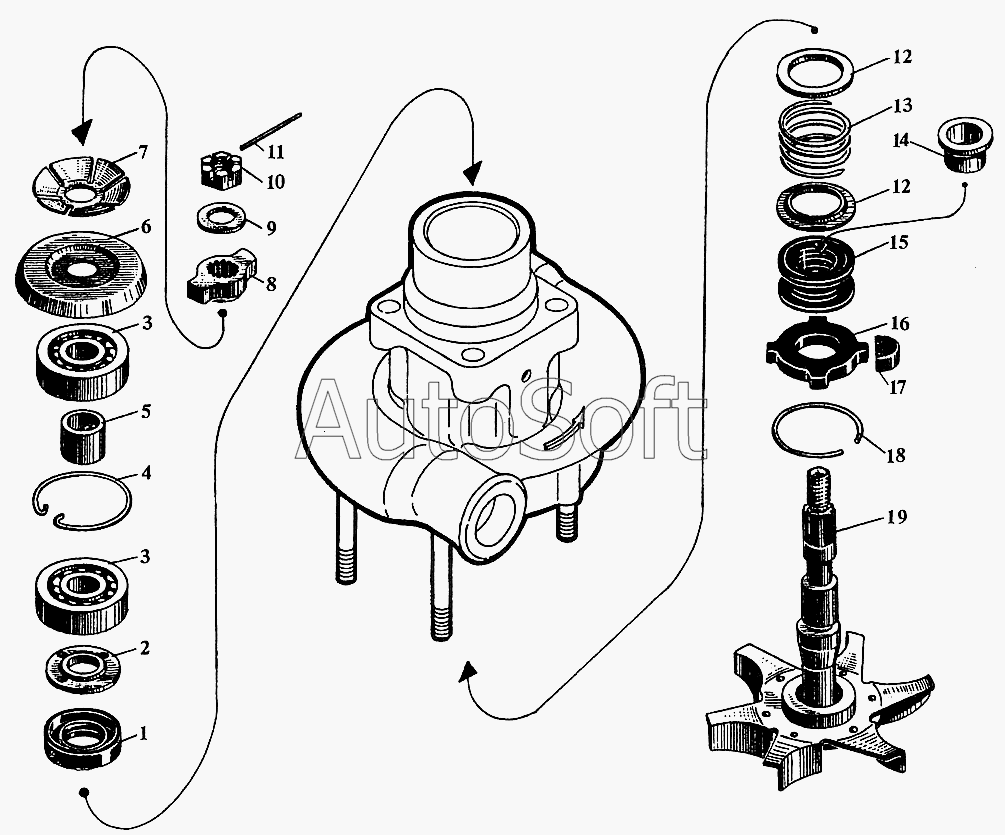

Каталог запасных частей к технике: Барнаултрансмаш Дизели Д12С2 (2009). Детали водяного насоса
1
2
3
3
3
3
3
3
4
5
6
7
8
9
10
11
12
12
13
14
15
16
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | с***3 | Манжета | |
| 2 | 5***8 | Шайба | |
| 3 | 3***3 | Подшипник | |
| 3 | 6***3 | Подшипник | |
| 3 | С***А | Подшипник | |
| 4 | 5***0 | Кольцо стопорное | |
| 5 | 5***3 | Втулка распорная | |
| 6 | 5***1 | Щиток | |
| 7 | 3***1 | Кольцо нажимное | |
| 8 | 3***1 | Кулак водяного насоса | |
| 9 | 5***0 | Шайба чистая 12 | |
| 10 | 3***1 | Гайка М12 | |
| 11 | 3***0 | Проволока стопорная | |
| 12 | 4***А | Шайба | |
| 13 | 5***1 | Пружина | |
| 14 | 4***0 | Втулка распорная | |
| 15 | 4***А | Гофр-сальник | |
| 16 | 3***5 | Шайба уплотнения | |
| 16 | 3***А | Шайба уплотнения | |
| 17 | 3***5 | Шайба уплотнения | |
| 18 | 5***9 | Кольцо упорное | |
| 19 | с***5 | Валик |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
