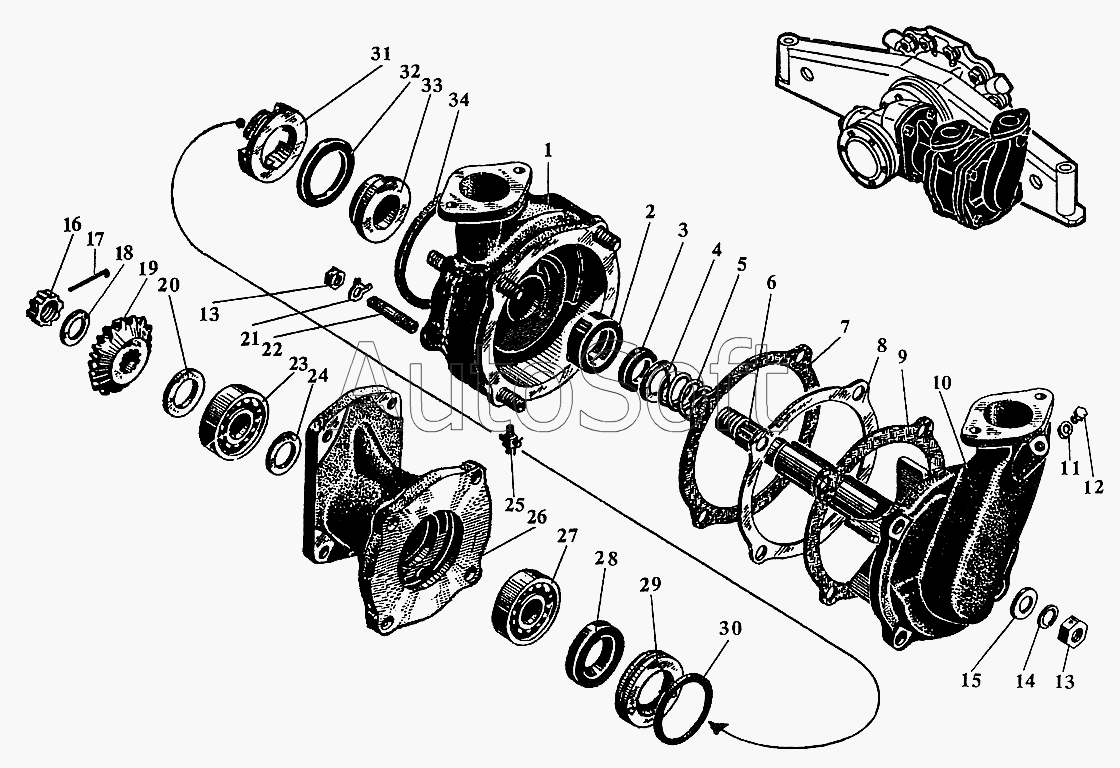

Каталог запасных частей к технике: Барнаултрансмаш Дизели Д12С2 (2009). Детали насоса забортной воды
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
15
16
17
18
19
20
21
22
23
23
24
25
26
27
27
27
27
27
27
28
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | с***5 | Корпус насоса заборотной воды | |
| 2 | 5***2 | Манжета | |
| 3 | 5***0 | Кольцо | |
| 4 | 5***0 | Шайба | |
| 5 | 5***0 | Пружина | |
| 6 | с***0 | Вал с крыльчаткой | |
| 7 | 5***2 | Прокладка уплотнительная толщиной 0,17мм | |
| 8 | 5***2 | Прокладка | |
| 9 | 5***1 | Прокладка | |
| 10 | 5***2 | Крышка насоса забортной воды | |
| 11 | 3***1 | Кольцо уплотнительное 16х22 | |
| 12 | 5***8 | Заглушка | |
| 13 | 3***0 | Гайка М10 | |
| 14 | 3***6 | Шайба пружинная 10Т | |
| 15 | 3***1 | Шайба чистая 10 | |
| 16 | 5***0 | Гайка | |
| 17 | 5***3 | Проволока стопорная | |
| 18 | 5***1 | Шайба | |
| 19 | 5***1 | Шестерня коническая малая | |
| 20 | 5***2 | Кольцо установочное | |
| 21 | 3***5 | Шайба стопорная 11 | |
| 22 | 5***8 | Шпилька М10х48 | |
| 23 | 5***5 | Подшипник | |
| 23 | 6***Л | Подшипник | |
| 24 | 5***0 | Кольцо установочное | |
| 25 | 3***А | Краник сливной | |
| 26 | 5***5 | Фланец | |
| 27 | 3***6 | Подшипник | |
| 27 | 3***К | Подшипник | |
| 27 | 3***3 | Подшипник | |
| 27 | 3***5 | Подшипник | |
| 27 | 6***3 | Подшипник | |
| 27 | Б***Ч | Подшипник | |
| 28 | с***1 | Манжета | |
| 29 | 5***5 | Стакан | |
| 30 | 2***1 | Кольцо | |
| 31 | 5***5 | Гайка | |
| 32 | 5***0 | Кольцо уплотнительное | |
| 33 | с***2 | Диск | |
| 34 | 2***3 | Кольцо уплотнительное |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
