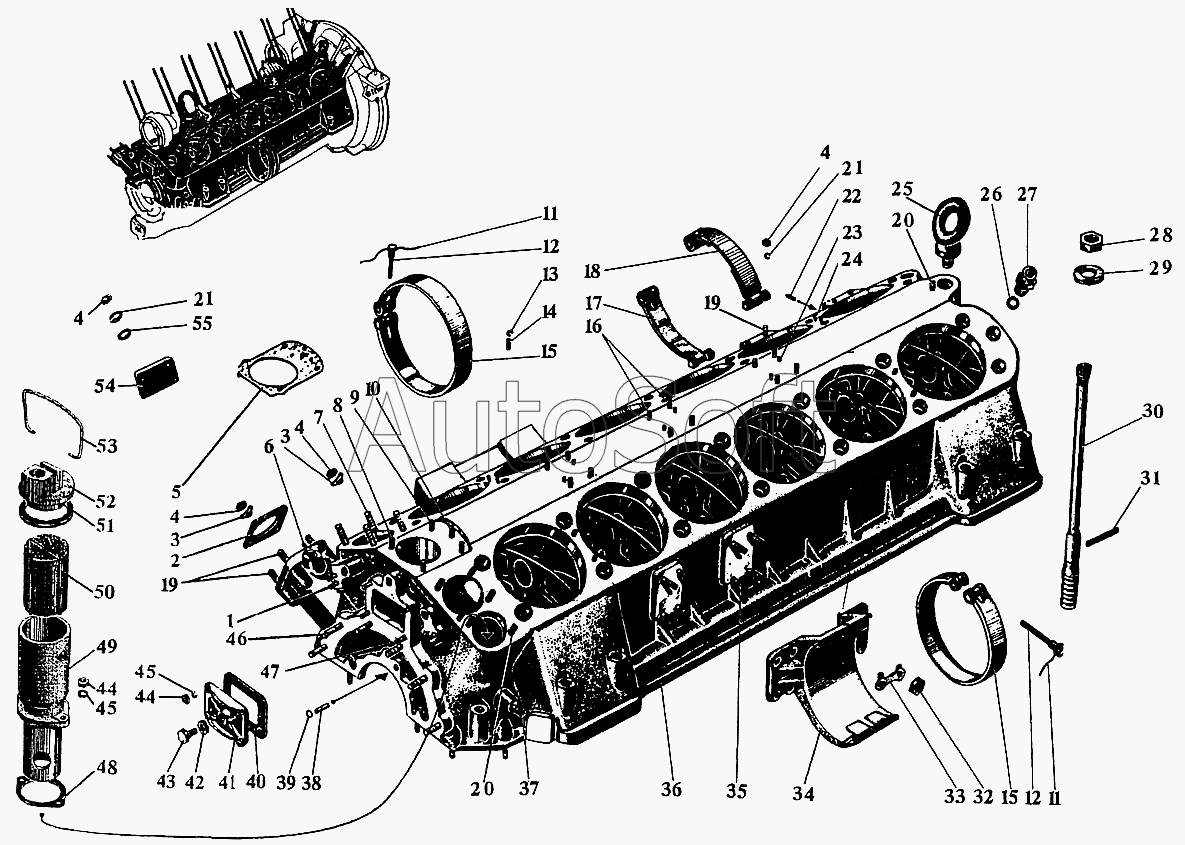

Каталог запасных частей к технике: Барнаултрансмаш Дизели Д12С2 (2009). Картер верхний
42
29
30
31
32
33
34
35
36
36
37
38
39
40
41
28
43
44
44
45
45
46
47
48
49
50
51
52
53
54
55
14
2
2
3
3
4
4
4
4
5
6
7
8
9
10
11
11
12
12
13
1
15
15
16
17
18
19
19
20
20
21
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***1 | Шпилька М8х30 | |
| 2 | 3***0 | Прокладка | |
| 2 | 5***6 | Прокладка | |
| 3 | 3***1 | Шайба стопорная 8 | |
| 4 | 3***2 | Гайка М8 | |
| 5 | 3***8 | Прокладка | |
| 6 | 3***4 | Штифт цилиндрический 6х25 | |
| 7 | 5***5 | Шпилька М8х46 | |
| 8 | 5***7 | Шпилька М10х57 | |
| 9 | 5***8 | Шпилька М10х48 | |
| 10 | 3***2 | Штифт контрольный | |
| 11 | 3***2 | Проволока стопорная | |
| 12 | 5***9 | Болт нажимной | |
| 13 | 3***6 | Кольцо упорное | |
| 14 | 3***4 | Штифт установочный 8х14 | |
| 15 | с***5 | Лента крепления генератора | |
| 16 | 5***2 | Шпилька М8х35 | |
| 17 | с***1 | Лента крепления стартера | |
| 18 | с***1 | Лента крепления стартера верхняя | |
| 19 | 5***2 | Шпилька М8х40 | |
| 20 | 5***1 | Шпилька М6х26 | |
| 21 | 3***4 | Шайба пружинная 8Т | |
| 22 | 5***6 | Штифт цилиндрический 10х17 | |
| 23 | 3***6 | Штифт цилиндрический 6х14 | |
| 24 | 3***8 | Штифт цилиндрический 8х22 | |
| 25 | 1***9 | Рым-болт | |
| 26 | 3***5 | Кольцо уплотнительное 27х35 | |
| 27 | 3***2 | Штуцер | |
| 28 | 3***2 | Гайка | |
| 29 | 3***1 | Шайба | |
| 30 | 3***А | Шпилька крепления блока | |
| 31 | 3***3 | Прокладка | |
| 32 | 3***8 | Гайка М9 | |
| 33 | 3***6 | Шайба стопорная 9 | |
| 34 | 1***5 | Кронштейн фильтра | |
| 35 | 3***1 | Шпилька М9х38 | |
| 36 | 1***2 | Картер верхний | |
| 36 | 1***0 | Картер | |
| 37 | 5***0 | Шпилька М8х28 | |
| 38 | 3***4 | Жиклер | |
| 39 | 3***А | Кольцо уплотнительное | |
| 40 | 3***1 | Прокладка | |
| 41 | 5***3 | Крышка люка | |
| 42 | 3***6 | Кольцо уплотнительное 12х16 | |
| 43 | 3***1 | Заглушка | |
| 44 | 3***6 | Гайка М6 | |
| 45 | 3***3 | Шайба пружинная 6Т | |
| 46 | 5***1 | Шпилька М14х62 | |
| 47 | 5***3 | Шпилька М6х32 | |
| 48 | 3***7 | Прокладка | |
| 49 | 3***9 | Корпус суфлера | |
| 50 | с***5 | Фильтр | |
| 51 | 3***3 | Прокладка | |
| 52 | 5***6 | Крышка суфлера | |
| 53 | 5***6 | Замок | |
| 54 | 5***А | Крышка | |
| 55 | 3***1 | Шайба чистая 8 |
