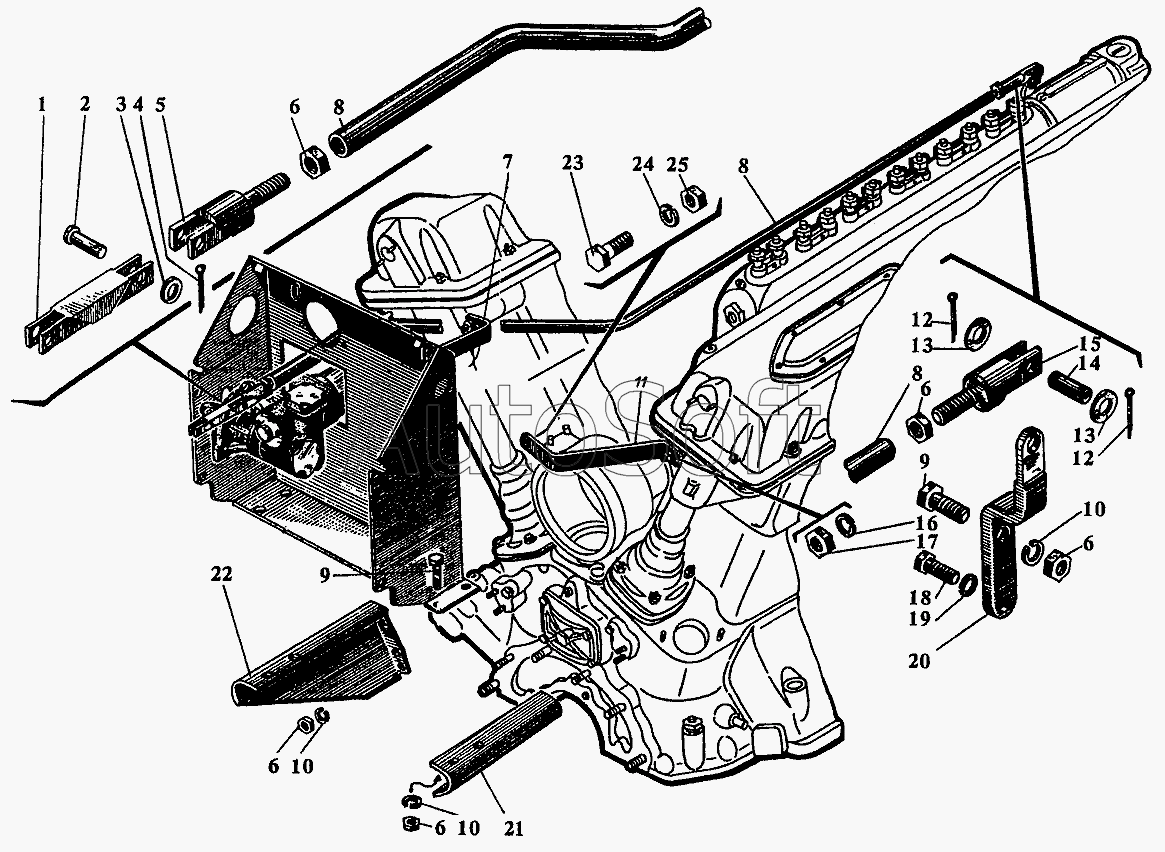

Каталог запасных частей к технике: Барнаултрансмаш Дизели Д12С2 (2009). Установка щитка управления дизелем и детали привода
1
2
3
4
5
6
6
6
6
6
7
8
8
8
9
9
10
10
10
11
12
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***Б | Тяга | |
| 2 | 5***1 | Палец рейки звена | |
| 3 | 3***1 | Шайба чистая 6 | |
| 4 | 3***7 | Шплинт разводной 2х12 | |
| 5 | 5***2 | Вилка | |
| 6 | 3***2 | Гайка М8 | |
| 7 | 1***1 | Кронштейн левый | |
| 8 | 1***Б | Тяга | |
| 9 | 5***7 | Болт М8х22 | |
| 10 | 3***4 | Шайба пружинная 8Т | |
| 11 | 1***1 | Кронштейн правый | |
| 12 | 3***9 | Шплинт разводной 3,2х18 | |
| 13 | 3***1 | Шайба чистая 8 | |
| 14 | 3***4 | Валик тяги | |
| 15 | 5***А | Вилка | |
| 16 | 5***1 | Шайба пружинная 12Н | |
| 17 | 3***9 | Гайка М12 | |
| 18 | 3***А | Болт М6х14 | |
| 19 | 3***3 | Шайба пружинная 6Т | |
| 20 | 1***Б | Планка | |
| 21 | 1***1 | Кронштейн щитка правый | |
| 22 | 1***1 | Кронштейн щитка левый | |
| 23 | 3***А | Болт М10х20 | |
| 24 | 3***6 | Шайба пружинная 10Т | |
| 25 | 3***0 | Гайка М10 |
