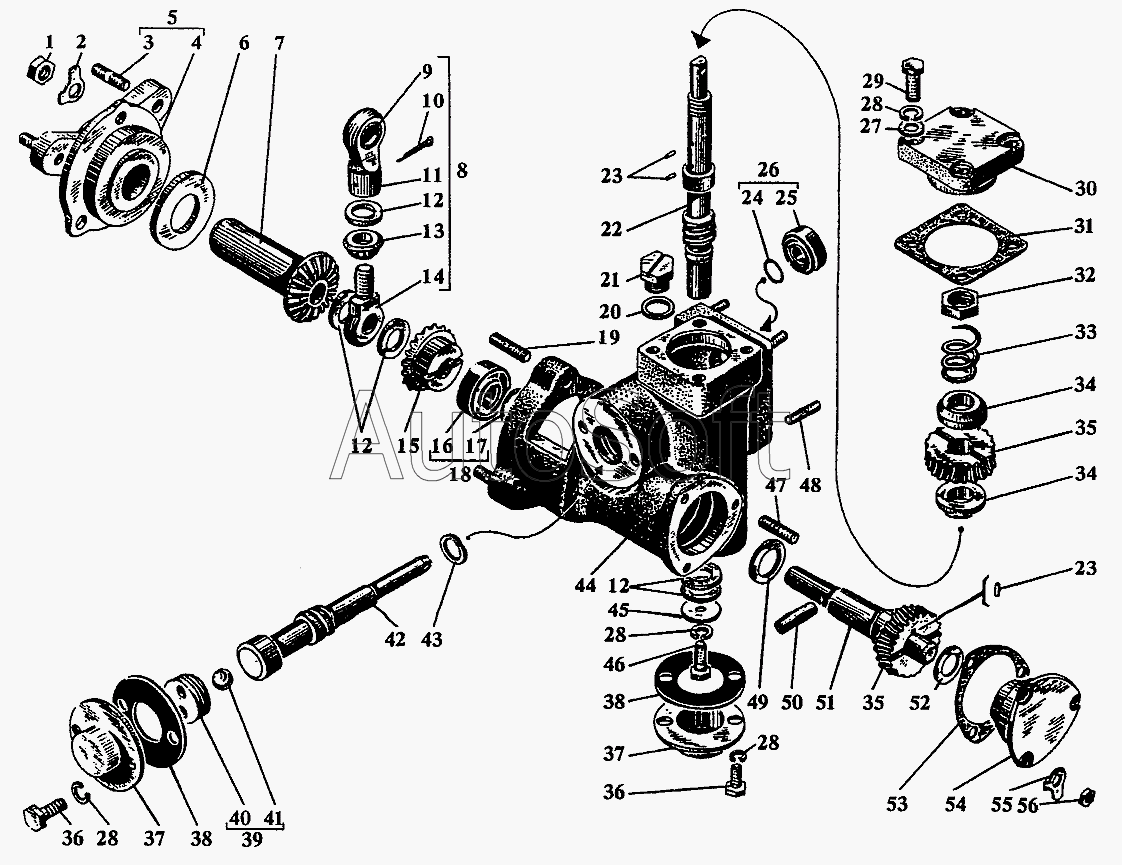

Каталог запасных частей к технике: Барнаултрансмаш Дизели Д12С2 (2009). Редуктор дистанционного управления
1
2
3
4
5
6
7
8
9
10
11
12
12
12
13
14
15
16
17
18
19
20
21
22
23
23
24
25
26
27
28
28
28
28
29
30
31
32
33
34
34
35
35
36
36
37
37
38
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| сб.587-06-9 | с***9 | Муфта предохранительная | |
| сб.587-07-4 | с***4 | Вал редуктора выходной со штифтами | |
| сб.587-08-9 | с***9 | Корпус редуктора | |
| сб.587-09-8 | с***8 | Рычаг | |
| 1 | 3***2 | Гайка М8 | |
| 2 | 3***1 | Шайба стопорная 8 | |
| 3 | 5***1 | Шпилька М8х30 | |
| 4 | 5***1 | Крышка редуктора | |
| 5 | с***1 | Крышка редуктора | |
| 6 | 3***2 | Кольцо установочное | |
| 7 | 5***1 | Шестерня ручного управления | |
| 8 | с***8 | Рычаг водила | |
| 9 | Ш***6 | Подшипник шарнирный | |
| 10 | 3***2 | Шплинт разводной 2х20 | |
| 11 | 5***8 | Рычаг водила | |
| 12 | 1***1 | Шайба регулировочная | |
| 13 | 1***1 | Сателлит | |
| 14 | 1***4 | Водило | |
| 15 | 5***1 | Шестерня дистанционного управления | |
| 16 | с***Б | Манжета | |
| 17 | 3***1 | Пружина | |
| 18 | с***7 | Манжета с пружиной | |
| 19 | 5***0 | Шпилька М8х28 | |
| 20 | 5***1 | Шайба | |
| 21 | 5***9 | Пробка | |
| 22 | 5***9 | Червяк ведомый | |
| 23 | 5***8 | Штифт | |
| 24 | 3***5 | Пружина | |
| 25 | с***6 | Манжета | |
| 26 | с***8 | Манжета с пружиной | |
| 27 | 3***1 | Шайба чистая 6 | |
| 28 | 3***3 | Шайба пружинная 6Т | |
| 29 | 3***4 | Болт М6х20 | |
| 30 | 5***2 | Подшипник | |
| 31 | 5***1 | Прокладка | |
| 32 | 5***1 | Гайка М12 | |
| 33 | 5***4 | Пружина | |
| 34 | 5***5 | Диск муфты | |
| 35 | 5***9 | Колесо червячное | |
| 36 | 5***6 | Болт М6х12 | |
| 37 | 5***1 | Крышка | |
| 38 | 5***9 | Прокладка | |
| 39 | с***5 | Заглушка | |
| 40 | 5***9 | Заглушка | |
| 41 | 3***8 | Шарик 5мм | |
| 42 | 5***9 | Червяк ведущий | |
| 43 | 5***6 | Кольцо установочное | |
| 44 | 5***9 | Корпус редуктора | |
| 45 | 2***6 | Шайба | |
| 46 | 3***А | Болт М6х14 | |
| 47 | 5***1 | Шпилька М6х26 | |
| 48 | 5***1 | Шпилька М5х25 | |
| 49 | 3***А | Кольцо установочное | |
| 50 | 5***8 | Штифт | |
| 51 | 5***5 | Вал редуктора выходной | |
| 52 | 3***А | Кольцо установочное | |
| 53 | 5***1 | Прокладка | |
| 54 | 5***2 | Подшипник | |
| 55 | 3***1 | Шайба стопорная 7 | |
| 56 | 3***6 | Гайка М6 |
