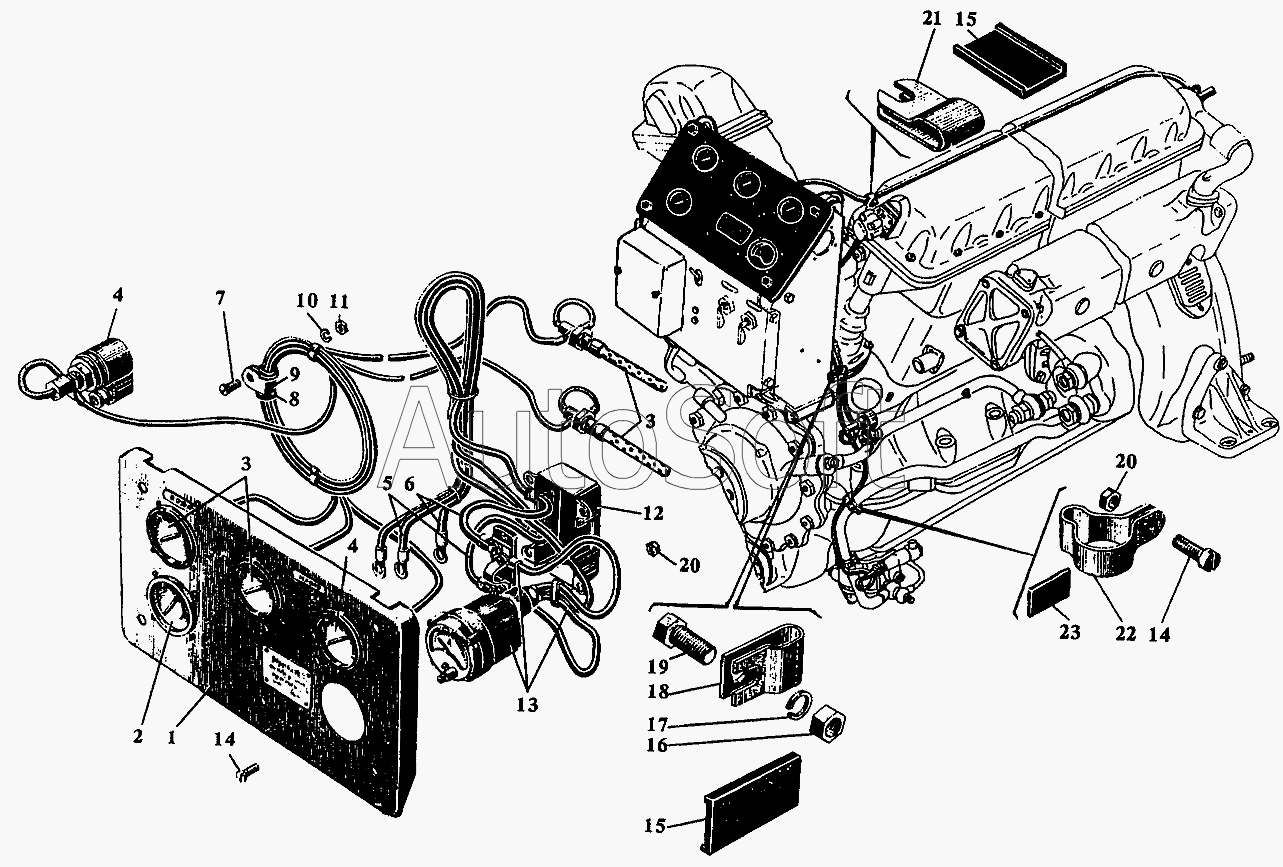

Каталог запасных частей к технике: Барнаултрансмаш Дизели Д12С2 (2009). Щиток приборов и крепление приборов на дизеле
13
23
22
21
20
20
19
18
17
16
15
15
14
14
13
1
12
11
10
9
8
7
6
5
4
4
3
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***2 | Панель приборов | |
| 2 | с***2 | Показывающий прибор тахометра ТМ и 3М с проводом | |
| 3 | Т***0 | Термометр | |
| 4 | М***1 | Манометр | |
| 5 | с***1 | Провод | |
| 6 | с***1 | Провод | |
| 7 | 3***А | Болт М6х14 | |
| 8 | 4***3 | Прокладка | |
| 9 | У***0 | Хомут | |
| 10 | 3***3 | Шайба пружинная 6Т | |
| 11 | 3***6 | Гайка М6 | |
| 12 | с***1 | Крышка защиты шунта | |
| 13 | В***0 | Вольтамперметр с шатуном | |
| 13 | В***0 | Вольтамперметр с шатуном | |
| 14 | 3***6 | Винт М4х12 | |
| 15 | 5***6 | Прокладка | |
| 16 | 3***2 | Гайка М8 | |
| 17 | 3***4 | Шайба пружинная 8Т | |
| 18 | У***3 | Хомут | |
| 19 | 5***5 | Болт М8х16 | |
| 20 | 3***0 | Гайка М4 | |
| 21 | 1***9 | Хомутик | |
| 22 | 5***5 | Хомутик | |
| 23 | 3***4 | Прокладка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
