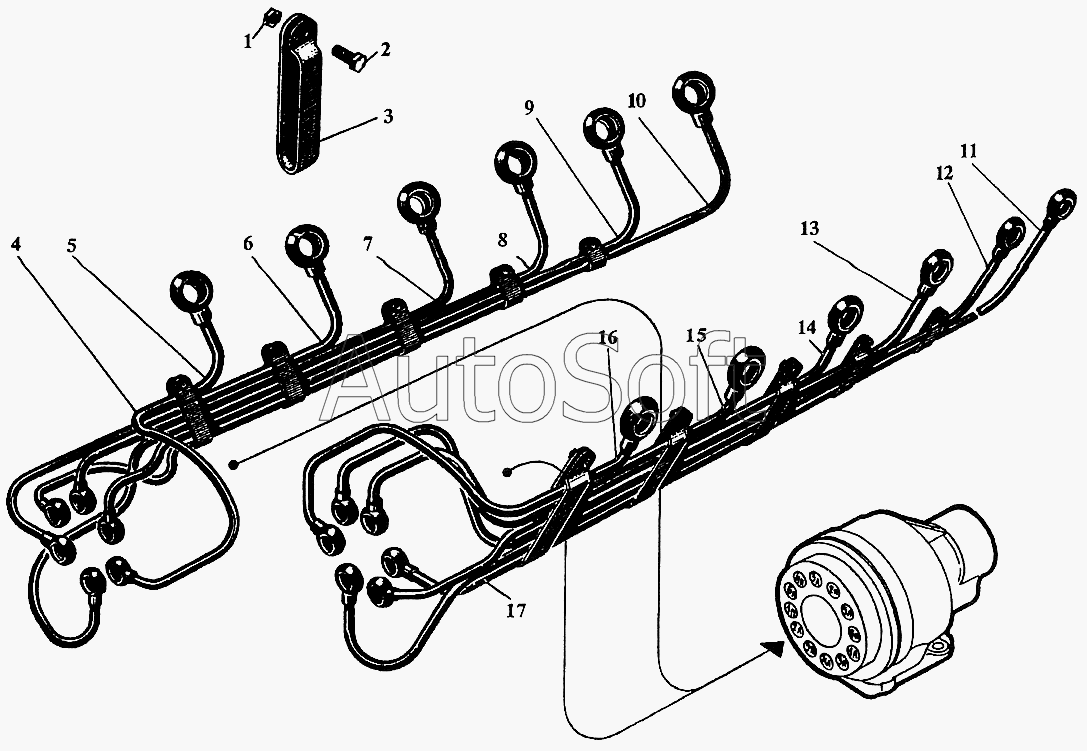

Каталог запасных частей к технике: Барнаултрансмаш Дизели Д12С2 (2009). Трубопровод воздушного пуска
1
2
3
3
3
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***3 | Гайка М5 | |
| 2 | 3***2 | Винт М5х12 | |
| 3 | 3***5 | Хомутик двух трубок | |
| 3 | 3***6 | Хомутик трех трубок | |
| 3 | 3***7 | Хомутик четырех трубок | |
| 3 | 3***8 | Хомутик пяти трубок | |
| 3 | 3***9 | Хомутик шести трубок | |
| 4 | с***0 | Воздухопровод пусковой левый | |
| 5 | с***0 | Трубка воздушного пуска первого левого цилиндра | |
| 6 | с***0 | Трубка воздушного пуска второго левого цилиндра | |
| 7 | с***0 | Трубка воздушного пуска третьего левого цилиндра | |
| 8 | с***0 | Трубка воздушного пуска четвертого левого цилиндра | |
| 9 | с***0 | Трубка воздушного пуска пятого левого цилиндра | |
| 10 | с***0 | Трубка воздушного пуска шестого левого цилиндра | |
| 11 | с***8 | Трубка воздушного пуска шестого правого цилиндра | |
| 12 | с***0 | Трубка воздушного пуска пятого правого цилиндра | |
| 13 | с***8 | Трубка воздушного пуска четвертого правого цилиндра | |
| 14 | с***2 | Трубка воздушного пуска третьего правого цилиндра | |
| 15 | с***8 | Трубка воздушного пуска второго правого цилиндра | |
| 16 | с***0 | Трубка воздушного пуска первого правого цилиндра | |
| 17 | с***0 | Воздухопровод пусковой правый |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
