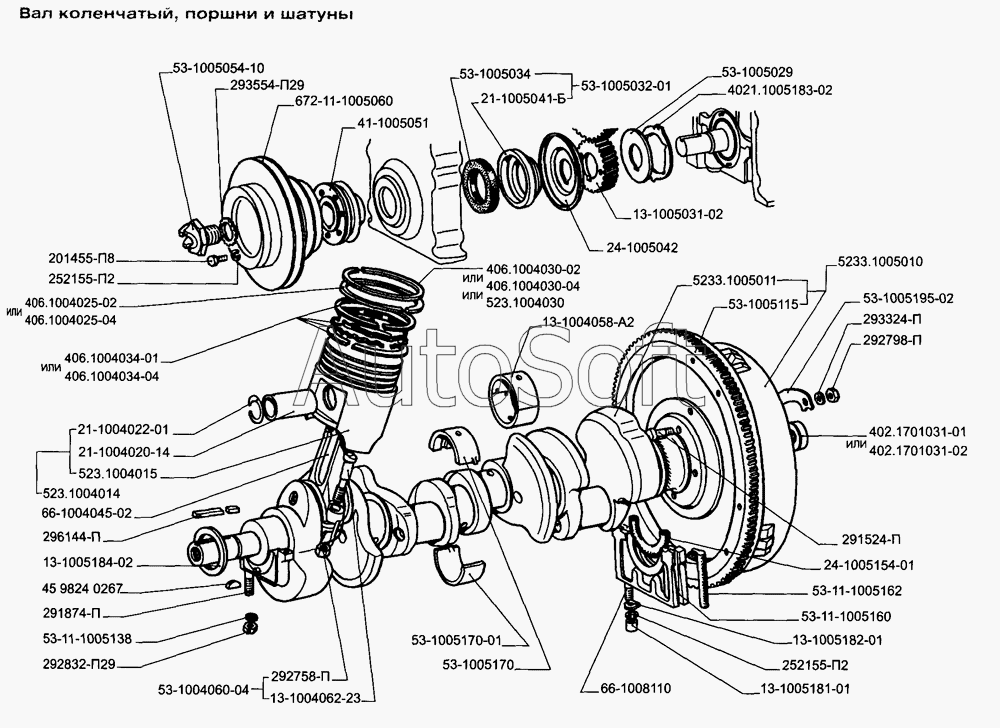

Каталог запасных частей к технике: ЗМЗ-5234.10 (2006). Поршни и шатуны. Вал коленчатый и маховик
523.1004014
523.1004015
21-1004020-14
21-1004022-01
406.1004025-02
406.1004030-02
406.1004034-01
66-1004045-02
13-1004058-A2
53-1004060-04
13-1004062-23
5233.1005010
5233.1005011
53-1005029
13-1005031-02
53-1005032-01
53-1005034
21-1005041-Б
24-1005042
41-1005051
672-11-1005060
53-11-1005162
53-1005054-10
53-1005115
53-11-1005138
24-1005154-01
53-11-1005160
53-1005170
53-1005170-01
4021-1005183-02
13-1005184-02
53-1005195-02
402.1701031-01
13-1005181-01
13-1005182-01
45 9824 0267
406.1004034-04
523.1004030
406.1004030-04
406.1004025-04
402.1701031-02
66-1008110
292798-П
291524-П
293324-П
293554-П29
292758-П
292832-П29
291874-П
296144-П
252155-П2
252155-П2
201455-П8
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 13-1004058-A2 | 1***2 | Вкладыш шатуна | |
| 13-1004062-23 | 1***3 | Болт шатуна | |
| 13-1005031-02 | 1***2 | Шестерня коленчатого вала | |
| 13-1005181-01 | 1***1 | Гайка держателя заднего сальника | |
| 13-1005182-01 | 1***1 | Шайба держателя | |
| 13-1005184-02 | 1***2 | Шайба упорного подшипника коленчатого вала задняя | |
| 201455-П8 | 2***8 | Болт М8х18 | |
| 21-1004020-14 | 2***4 | Палец поршневой | |
| 21-1004022-01 | 2***1 | Кольцо стопорное поршневого пальца | |
| 21-1004052-01 | 2***1 | Втулка шатуна | |
| 21-1005041-Б | 2***Б | Маслоотражатель переднего сальника | |
| 24-1005042 | 2***2 | Маслоотражатель коленчатого вала | |
| 24-1005154-01 | 2***1 | Набивка сальника заднего коренного подшипника | |
| 252155-П2 | 2***2 | Шайба 8Л | |
| 291524-П | 2***П | Болт М11x1x33 | |
| 291874-П | 2***П | Шпилька М12x1,25x82 | |
| 292758-П | 2***П | Гайка шатуна М10х1 | |
| 292798-П | 2***П | Гайка М11x1 | |
| 292832-П29 | 2***9 | Гайка М12x1,25 | |
| 293324-П | 2***П | Шайба 11 | |
| 293554-П29 | 2***9 | Шайба 28 | |
| 296144-П | 2***П | Шпонка 8х6х34 | |
| 402.1701031-01 | 4***1 | Подшипник первичного вала КПП | |
| 402.1701031-02 | 4***2 | Подшипник первичного вала КПП 6203.ZZ.P6Q6 / УС9 | |
| 4021-1005183-02 | 4***2 | Шайба упорного подшипника к/вала передняя | |
| 406.1004025-02 | 4***2 | Кольцо поршневое компрессионное нижнее | |
| 406.1004025-04 | 4***4 | Кольцо поршневое компрессионное нижнее | |
| 406.1004030-02 | 4***2 | Кольцо поршневое компрессионное верхнее | |
| 406.1004030-04 | 4***4 | Кольцо поршневое компрессионное верхнее | |
| 406.1004034-01 | 4***1 | Кольцо поршневое маслосъемное | |
| 406.1004034-04 | 4***4 | Кольцо поршневое маслосъемное | |
| 41-1005051 | 4***1 | Ступица с отражателем в сборе | |
| 45 9824 0267 | 4***7 | Шпонка 6x10 | |
| 511.1000110-04 | 5***4 | Гильза цилиндра с поршнем, пальцем и стопорными кольцами. Комплект | |
| 523.1000105 | 5***5 | Гильза цилиндра с поршнем, пальцем, поршневыми и стопорными кольцами. Комплект | |
| 523.1004014 | 5***4 | Поршень с поршневым пальцем и стопорными кольцами, ном. размера. Комплект | |
| 523.1004014-АР | 5***Р | Поршень с поршневым пальцем и стопорными кольцами, рем. размеров. Комплект | |
| 523.1004015 | 5***5 | Поршень номинального размера | |
| 523.1004015-АР | 5***Р | Поршень ремонтных размеров | |
| 523.1004030 | 5***0 | Кольцо поршневое компрессионное верхнее | |
| 5233.1000110 | 5***0 | Гильза цилиндра с поршнем, пальцем и стопорными кольцами. Комплект | |
| 5233.1005010 | 5***0 | Вал коленчатый с маховиком и сцеплением | |
| 5233.1005011 | 5***1 | Вал коленчатый | |
| 53-1000102-01 | 5***1 | Вкладыши коренных подшипников номинального размера. Комплект | |
| 53-1000102-11 | 5***1 | Вкладыши коренных подшипников ремонтных размеров. Комплект | |
| 53-1000105-04 | 5***4 | Гильза цилиндра с поршнем, пальцем, поршневыми и стопорными кольцами. Комплект | |
| 53-1004014-11 | 5***1 | Поршень с поршневым пальцем и стопорными кольцами, ном. и рем. размеров | |
| 53-1004014-11-АР | 5***Р | Поршень с поршневым пальцем и стопорными кольцами, рем. размеров. Комплект | |
| 53-1004015-22 | 5***2 | Поршень | |
| 53-1004015-22-АР | 5***Р | Поршень ремонтных размеров | |
| 53-1004060-04 | 5***4 | Болт шатуна с гайкой. Комплект | |
| 53-1005010-14 | 5***4 | Вал коленчатый с маховиком и сцеплением | |
| 53-1005029 | 5***9 | Шайба упорная коленчатого вала | |
| 53-1005032-01 | 5***1 | Сальник передний коленчатого вала с отражателем | |
| 53-1005034 | 5***4 | Сальник передний коленчатого вала | |
| 53-1005054-10 | 5***0 | Храповик коленчатого вала | |
| 53-1005060 | 5***0 | Шкив коленчатого вала | |
| 53-1005115 | 5***5 | Маховик в сборе | |
| 53-1005170 | 5***0 | Вкладыш коренных подшипников коленчатого вала верхний | |
| 53-1005170-01 | 5***1 | Вкладыш коренных подшипников коленчатого вала нижний | |
| 53-1005195-02 | 5***2 | Пластина стопорная | |
| 53-11-1005138 | 5***8 | Шайба | |
| 53-11-1005160 | 5***0 | Держатель заднего сальника коленчатого вала | |
| 53-11-1005162 | 5***2 | Прокладка уплотнительная держателя заднего сальника | |
| 53-61-1005138 | 5***8 | Шайба крепления головки цилиндров | |
| 66-1004045-02 | 6***2 | Шатун в сборе | |
| 66-1005010-34 | 6***4 | Вал коленчатый с маховиком и сцеплением | |
| 66-1005011-20 | 6***0 | Вал коленчатый | |
| 66-1005060-30 | 6***0 | Шкив коленчатого вала | |
| 66-1005115-Б | 6***Б | Маховик в сборе | |
| 66-1008110 | 6***0 | Шпилька | |
| 672-11-1005060 | 6***0 | Шкив коленчатого вала | |
| BK-13-1000104 | B***4 | Вкладыши шатунные номинального размера. Комплект | |
| ВК-13-1000104-БР1 | В***1 | Вкладыши шатунные ремонтных размеров. Комплект | |
| ВК-53-1000100-10 | В***0 | Кольца поршневые номинального размера. Комплект | |
| ВК-53-1000100-АР11 | В***1 | Кольца поршневые ремонтных размеров. Комплект | |
| п/гр 1004 | п***4 | Поршни и шатуны | |
| п/гр 1005 | п***5 | Вал коленчатый и маховик |
