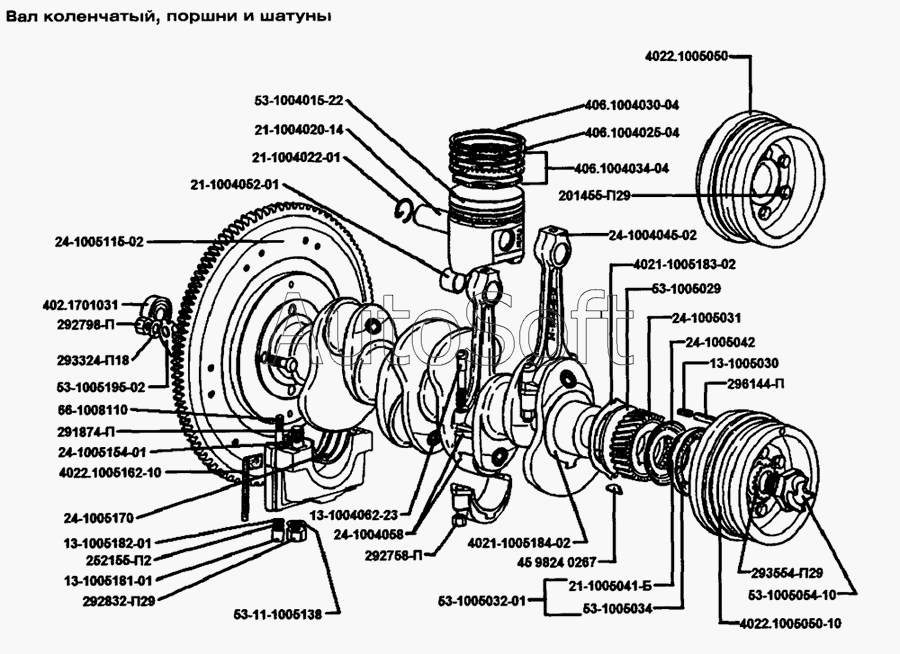

Каталог запасных частей к технике: ЗМЗ-402.10 (Евро 3) (2008). Поршни и шатуны. Вал коленчатый и маховик
53-1004015-22
21-1004020-14
21-1004022-01
406.1004025-04
406.1004030-04
408.1004034-04
24-1004045-02
21-1004052-01
24-1004058
13-1004062-23
53-1005029
24-1005031
53-1005032-01
53-1005034
21-1005041-Б
24-1005042
4022.1005050
4022.1005050-10
53-1005054-10
24-1005115-02
53-11-1005138
24-1005154-01
4022.1005162-10
24-1005170
13-1005181-01
13-1005182-01
4021-1005183-02
4021-1005184-02
53-1005195-02
402.1701031
292832-П29
45 9824 0267
292758-П
252155-П2
293324-П18
291874-П
292798-П
66-1008110
201455-П29
293554-П29
296144-П
13-1005030
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1005160 | 1***0 | Держатель заднего сальника коленчатого вала | |
| 13-1004062-23 | 1***3 | Болт шатуна | |
| 13-1005030 | 1***0 | Пробка уплотнительная шпоночного паза | |
| 13-1005181-01 | 1***1 | Гайка держателя заднего сальника | |
| 13-1005182-01 | 1***1 | Шайба держателя | |
| 14-1000100 | 1***0 | Кольца поршневые номинального и ремонтных размеров. Комплект на двигатель | |
| 201455-П29 | 2***9 | Болт М8х1х18 | |
| 21-1004020-14 | 2***4 | Палец поршневой | |
| 21-1004022-01 | 2***1 | Кольцо стопорное поршневого пальца | |
| 21-1004052-01 | 2***1 | Втулка шатуна | |
| 21-1005041-Б | 2***Б | Маслоотражатель переднего сальника | |
| 24-1000100-10 | 2***0 | Кольца поршневые номинального и ремонтных размеров. Комплект на двигатель | |
| 24-1000100-API | 2***I | Кольца поршневые номинального и ремонтных размеров. Комплект на двигатель | |
| 24-1000102-01 | 2***1 | Вкладыши коренных подшипников ном. и рем. разеров. Комплект на двигатель | |
| 24-1000102-11 | 2***1 | Вкладыши коренных подшипников ном. и рем. разеров. Комплект на двигатель | |
| 24-1000105-25 | 2***5 | Гильза цилиндра с поршнем, пальцем, поршневыми и стопорными кольцами. Комплект | |
| 24-1004045-02 | 2***2 | Шатун | |
| 24-1004058 | 2***8 | Вкладыш шатуна | |
| 24-1005011-20 | 2***0 | Вал коленчатый | |
| 24-1005031 | 2***1 | Шестерня коленчатого вала | |
| 24-1005042 | 2***2 | Маслоотражатель коленчатого вала | |
| 24-1005115-02 | 2***2 | Маховик в сборе | |
| 24-1005154-01 | 2***1 | Набивка сальника заднего коренного подшипника | |
| 24-1005170 | 2***0 | Вкладыш коренного подшипника | |
| 24-1005170-01 | 2***1 | Вкладыш коренных подшипников к/вала | |
| 252155-П2 | 2***2 | Шайба 8Л | |
| 291874-П | 2***П | Шпилька М12x1,25x82 | |
| 292758-П | 2***П | Гайка шатуна | |
| 292798-П | 2***П | Гайка М11x1 | |
| 292832-П29 | 2***9 | Гайка М12x1,25 | |
| 293324-П18 | 2***8 | Шайба 11 | |
| 293554-П29 | 2***9 | Шайба 28 | |
| 296144-П | 2***П | Шпонка 8x34 призматическая шкива коленчатого вала | |
| 402.1005010-10 | 4***0 | Вал коленчатый с маховиком и сцеплением | |
| 402.1701031 | 4***1 | Подшипник (80203АС9) | |
| 4021-1005183-02 | 4***2 | Шайба упорного подшипника к/вала передняя | |
| 4021-1005184-02 | 4***2 | Шайба упорного подшипника к/вала задняя | |
| 4021.1000110 | 4***0 | Гильза цилиндра с поршнем, пальцем и стопорными кольцами. Комплект | |
| 4021.1005010-20 | 4***0 | Вал коленчатый с маховиком и сцеплением | |
| 4022.1005050 | 4***0 | Шкив-демпфер со ступицей | |
| 4022.1005050-10 | 4***0 | Шкив-демпфер со ступицей | |
| 4022.1005162-10 | 4***0 | Прокладка уплотнительная | |
| 4025.1005050-10 | 4***0 | Шкиф-демпфер со ступицей | |
| 4026.1005010-10 | 4***0 | Вал коленчатый с маховиком и сцеплением | |
| 406.1004025-04 | 4***4 | Кольцо поршневое компрессионное нижнее | |
| 406.1004030-04 | 4***4 | Кольцо поршневое компрессионное верхнее | |
| 408.1004034-04 | 4***4 | Кольцо поршневое маслосъемное | |
| 410.1000105-01 | 4***1 | Гильза цилиндра с поршнем, пальцем, поршневыми и стопорными кольцами. Комплект | |
| 410.1004014 | 4***4 | Поршень с поршневым пальцем и стопорными кольцами, ном. и рем. размеров | |
| 410.1004014-АР | 4***Р | Поршень с поршневым пальцем и стопорными кольцами, ном. и рем. размеров | |
| 410.1004014-ВР | 4***Р | Поршень с поршневым пальцем и стопорными кольцами, ном. и рем. размеров | |
| 410.1004025 | 4***5 | Кольцо поршневое компрессионное нижнее | |
| 410.1004030 | 4***0 | Кольцо поршневое компрессионное верхнее | |
| 410.1004034 | 4***4 | Кольцо поршневое маслосъемное | |
| 45 9824 0267 | 4***7 | Шпонка 6x10 | |
| 4905-1005056-10 | 4***0 | Болт стяжной коленчатого вала | |
| 524.1004015 | 5***5 | Поршень номинального и ремонтных размеров | |
| 524.1004015-АР | 5***Р | Поршень номинального и ремонтных размеров | |
| 524.1004015-БР | 5***Р | Поршень номинального и ремонтных размеров | |
| 524.1004015-ВР | 5***Р | Поршень номинального и ремонтных размеров | |
| 53-1004014-11 | 5***1 | Поршень с поршневым пальцем и стопорными кольцами, ном. и рем. размеров | |
| 53-1004014-22-АР | 5***Р | Поршень номинального и ремонтных размеров | |
| 53-1004015-22 | 5***2 | Поршень | |
| 53-1004015-22-БР | 5***Р | Поршень номинального и ремонтных размеров | |
| 53-1004015-22-ВР | 5***Р | Поршень номинального и ремонтных размеров | |
| 53-1004060-04 | 5***4 | Болт шатуна с гайкой. Комплект | |
| 53-1005029 | 5***9 | Шайба упорная коленчатого вала | |
| 53-1005032-01 | 5***1 | Сальник передний коленчатого вала с отражателем | |
| 53-1005034 | 5***4 | Сальник передний коленчатого вала | |
| 53-1005054-10 | 5***0 | Храповик коленчатого вала | |
| 53-1005195-02 | 5***2 | Пластина стопорная | |
| 53-11-1004014-11-АР | 5***Р | Поршень с поршневым пальцем и стопорными кольцами, ном. и рем. размеров | |
| 53-11-1004014-11-ВР | 5***Р | Поршень с поршневым пальцем и стопорными кольцами, ном. и рем. размеров | |
| 53-11-1005138 | 5***8 | Шайба | |
| 66-1008110 | 6***0 | Шпилька | |
| ВК-24-1000104 | В***4 | Вкладыши шатунные номинального и ремонтных размеров. Комплект | |
| ВК-24-1000104-БР | В***Р | Вкладыши шатунные номинального и ремонтных размеров. Комплект |
