Каталог запасных частей к технике: Cummins-4BT3.9 (1986). TURBOCHARGER
14
24
25
27
28
29
30
3
11
13
23
15
16
16
17
18
20
23
25
26
3
29
30
10
3523743
1
2
3
4
5
6
7
8
9
3802119
11
12
13
14
15
15
15
15
16
17
19
20
21
22

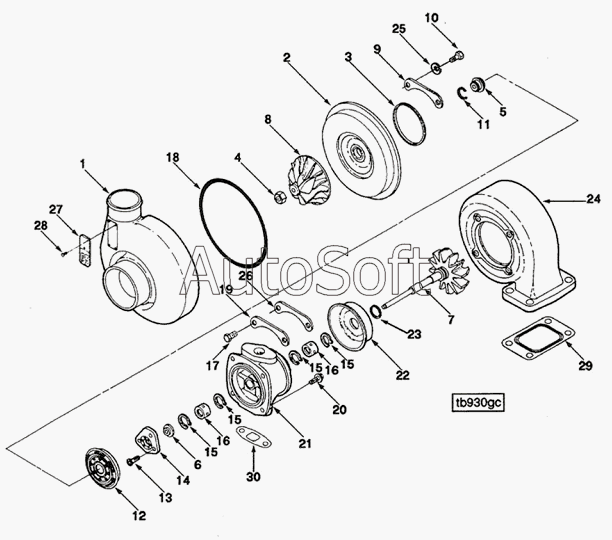

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3523323 | 3***3 | Rotor Assembly | |
| 3523743 | 3***3 | Turbocharger | |
| 3523958 | 3***8 | Seal, O'Ring | |
| 3545652 | 3***2 | Kit, Turbo Repair | |
| 3802119 | 3***9 | Turbocharger | |
| 3802147 | 3***7 | Kit, Turbo Repair | |
| 1 | 3***5 | Housing, Compressor | |
| 2 | 3***1 | Diffuser, Turbocharger | |
| 3 | 3***9 | Seal, Rectangular Ring | |
| 3 | 3***9 | Seal, Rectangular Ring | |
| 3 | 3***6 | Seal, Rectangular Ring | |
| 4 | 3***2 | Nut, Lock | |
| 5 | 3***2 | Slinger, Oil | |
| 6 | 3***0 | Collar, Thrust | |
| 7 | 3***6 | Shaft & Wheel | |
| 8 | 3***3 | Impeller, Tur Compressor | |
| 9 | 3***4 | Plate, Clamping | |
| 10 | 3***6 | Screw, Hexagon Head Set | |
| 11 | 3***8 | Seal, Split Ring | |
| 11 | 3***8 | Seal, Split Ring | |
| 12 | 3***8 | Baffle, Oil | |
| 13 | 3***7 | Screw, Flat Head Cap | |
| 13 | 3***7 | Screw, Flat Head Cap | |
| 14 | 3***9 | Bearing, Tur Thrust | |
| 14 | 3***9 | Bearing, Tur Thrust | |
| 15 | 3***9 | Ring, Retaining | |
| 15 | 3***9 | Ring, Retaining | |
| 16 | 3***0 | Bearing, Turbocharger | |
| 16 | 3***0 | Bearing, Turbocharger | |
| 17 | 3***7 | Screw, Hexagon Head Set | |
| 17 | 3***7 | Screw, Hexagon Head Set | |
| 18 | 3***8 | Seal, O'Ring | |
| 19 | 3***8 | Plate, Clamping | |
| 20 | 3***4 | Screw, Hex Flange Head Cap | |
| 20 | 3***4 | Screw, Hex Flange Head Cap | |
| 21 | 3***2 | Housing, Tur Bearing | |
| 22 | 3***2 | Shield, Turbocharger Heat | |
| 23 | 3***4 | Seal, Split Ring | |
| 23 | 3***4 | Seal, Split Ring | |
| 24 | 3***7 | Housing, Turbine | |
| 25 | 3***4 | Washer, Lock | |
| 25 | 3***4 | Washer, Lock | |
| 26 | 3***2 | Lock plate | |
| 27 | 3***9 | Data plate | |
| 28 | 3***3 | Screw, Drive | |
| 29 | 3***6 | Gasket, Turbocharger | |
| 29 | 3***6 | Gasket, Turbocharger | |
| 30 | 3***8 | Gasket, Oil Drain | |
| 30 | 3***8 | Gasket, Oil Drain |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
