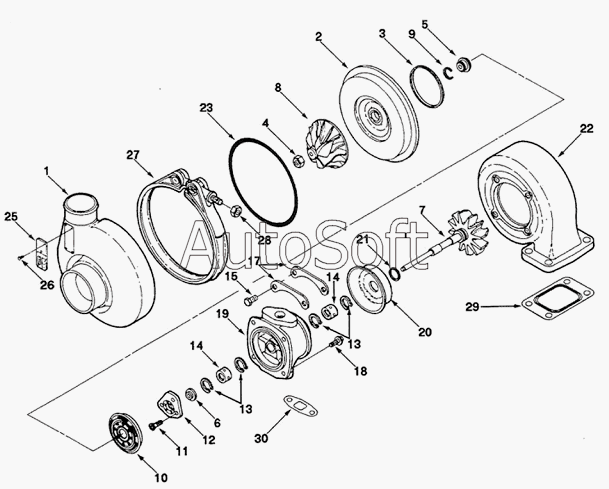

Каталог запасных частей к технике: Cummins-4BT3.9 (1986). TURBOCHARGER
3802137
3525699
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
17
18
19
20
21
22
23
25
26
27
28
29
30
23
3
9
11
12
13
14
15
18
21
23
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3501102 | 3***2 | Lock plate | |
| 3518004 | 3***4 | Washer, Lock | |
| 3523176 | 3***6 | Seal, Rectangular Ring | |
| 3525699 | 3***9 | Turbocharger | |
| 3545652 | 3***2 | Kit, Turbo Repair | |
| 3545721 | 3***1 | Rotor Assembly | |
| 3802137 | 3***7 | Turbocharger | |
| 3802147 | 3***7 | Kit, Turbo Repair | |
| 1 | 3***6 | Housing, Compressor | |
| 2 | 3***1 | Diffuser, Turbocharger | |
| 3 | 3***9 | Seal, Rectangular Ring | |
| 3 | 3***9 | Seal, Rectangular Ring | |
| 4 | 3***2 | Nut, Lock | |
| 5 | 3***2 | Slinger, Oil | |
| 6 | 3***0 | Collar, Thrust | |
| 7 | 3***6 | Shaft & Wheel | |
| 8 | 3***4 | Impeller, Tur Compressor | |
| 9 | 3***6 | Seal, Split Ring | |
| 9 | 3***8 | Seal, Split Ring | |
| 10 | 3***8 | Baffle, Oil | |
| 11 | 3***7 | Screw, Flat Head Cap | |
| 11 | 3***7 | Screw, Flat Head Cap | |
| 12 | 3***9 | Bearing, Tur Thrust | |
| 12 | 3***9 | Bearing, Tur Thrust | |
| 13 | 3***9 | Ring, Retaining | |
| 13 | 3***9 | Ring, Retaining | |
| 14 | 3***0 | Bearing, Turbocharger | |
| 14 | 3***0 | Bearing, Turbocharger | |
| 15 | 3***7 | Screw, Hexagon Head Set | |
| 15 | 3***7 | Screw, Hexagon Head Set | |
| 17 | 3***8 | Plate, Clamping | |
| 18 | 3***4 | Screw, Hex Flange Head Cap | |
| 18 | 3***4 | Screw, Hex Flange Head Cap | |
| 19 | 3***2 | Housing, Tur Bearing | |
| 20 | 3***2 | Shield, Turbocharger Heat | |
| 21 | 3***4 | Seal, Split Ring | |
| 21 | 3***4 | Seal, Split Ring | |
| 22 | 3***7 | Housing, Turbine | |
| 23 | 3***8 | Seal, O'Ring | |
| 23 | 3***8 | Seal, O'Ring | |
| 23 | 3***8 | Seal, O'Ring | |
| 25 | 3***9 | Data plate | |
| 26 | 3***3 | Screw, Drive | |
| 27 | 3***2 | Clamp, V Band | |
| 28 | 3***5 | Nut, Regular Hexagon | |
| 29 | 3***6 | Gasket, Turbocharger | |
| 29 | 3***6 | Gasket, Turbocharger | |
| 30 | 3***8 | Gasket, Oil Drain | |
| 30 | 3***8 | Gasket, Oil Drain |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
